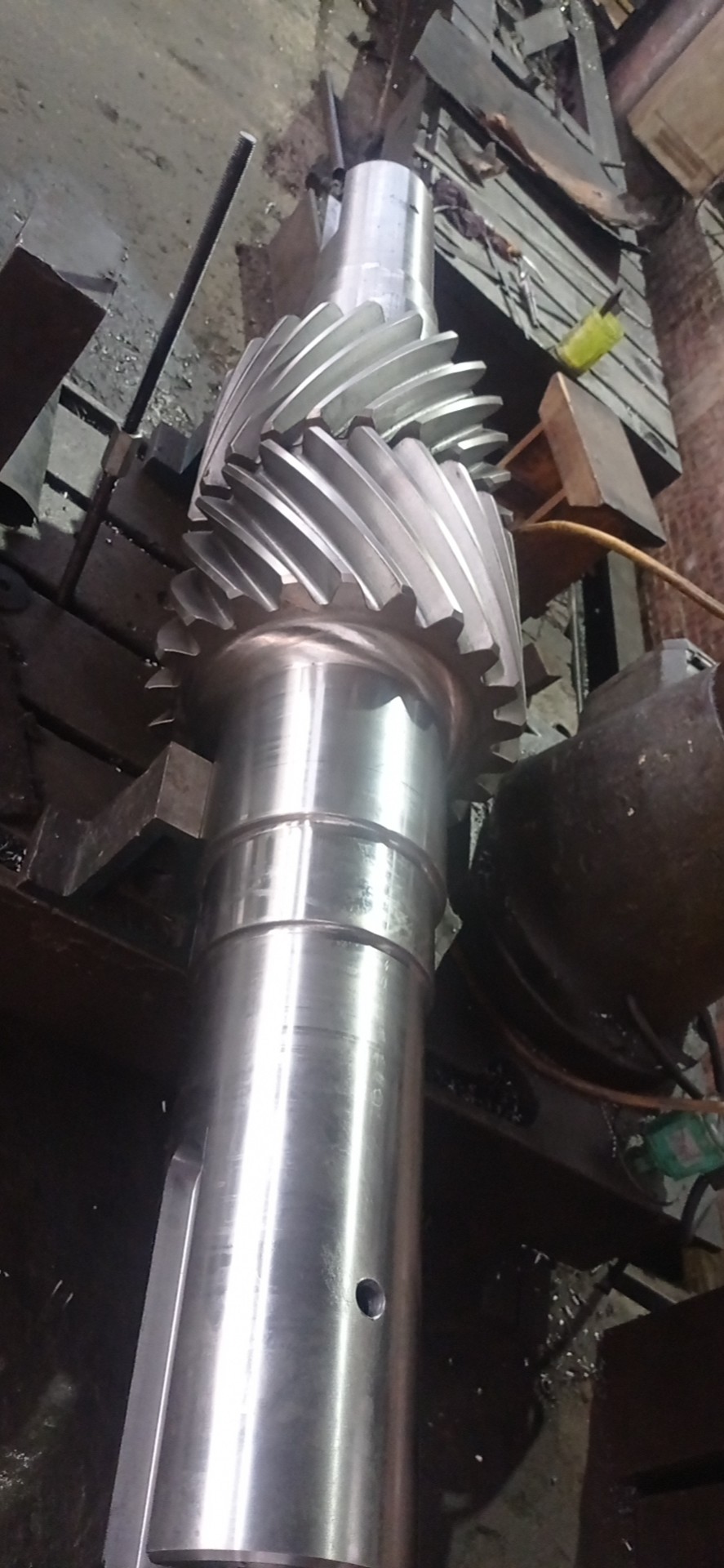

DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد
  • DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد
DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد

DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد

محل منبع چین
نام تجاری YIZGEAR
شماره مدل GS22112401
جزئیات محصول
مادی:
40CrNiMo
DP:
1.732
زاویه مارپیچ:
30 درجه
مشخصات:
هليکس دوگانه
عرض دندان:
11"
زاویه فشار:
20 درجه
برجسته کردن:

شفت چرخ دنده دوگانه هلیکس

,

شفت دنده DP1.732

,

شفت دنده گیربکس 40CrNiMo

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 قطعه
قیمت
$1850.0/Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
60 روز
شرایط پرداخت
L/C، D/P، Western Union، T/T
قابلیت ارائه
300 عدد در ماه
توضیح محصول

 فولاد SAE 4340 DP1.732 22T شفت چرخ دنده مارپیچ دوتایی زاویه مارپیچ 30°
1) شرح شفت چرخ دنده
یک شفت چرخ دنده با منحنی های چرخ دنده در هر بخش به عنوان چرخ دنده های شفت متقاطع معرفی می شود.
چرخ دنده مخروطی مارپیچ چرخ دنده ها نمونه های رایج از پروفیل های چرخ دنده هستند که در این اشکال از شفت های دقیق ساخته شده استفاده می شوند.

  • گام قطری: 1.5
  • زاویه فشار: 20°
  • زاویه مارپیچ: 30°
  • قطر گام: 14.667 اینچ
  • تعداد دندانه‌ها: 22
مشخصات فنی
پارامتر مشخصات
سفارشی ساخته شده موجود
نوع پروفیل چرخ دنده Gleason
فرآیند تولید سنگ زنی چرخ دنده
سنگ زنی دندانه‌ها شامل شده
ماژول (M) سفارشی
تعداد دندانه‌ها (Z) سفارشی
زاویه فشار (α) سفارشی
زاویه سرب سفارشی
درجه دقت درجه ISO 6
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62HRC
مقایسه درجه بندی کدهای فولادی
چین/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi   18XГT   SMK22
20Cr2Ni4   20X2H4A
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA   40XH2MA/40XHMA 4340 SNCM439 40NiCrMo6/36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420
تجهیزات تولید

DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد 0

فرآیند تولید

DP1.732 22T دو چرخ دنده مارپیچ زاویه مارپیچ 30 درجه SAE 4340 فولاد 1
