| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | IHG221202 |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| قیمت: | $150/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 روز |
| شرایط پرداخت: | L/C، T/T، Western Union |
| قابلیت ارائه: | 2000 قطعه در ماه |
| Type: | Internal Helix Gear | Profile Type: | Helix Gear |
|---|---|---|---|
| Module: | 2 | Manufacturing Process: | Power Skiving |
| Quality Grade: | ISO 7-8 Grade | Face Width: | 35 |
| برجسته کردن: | دنده های انتقال زاویه 45°,تولید دقیق دنده های انتقال,Transmission Gears Precision Manufacturing |
||

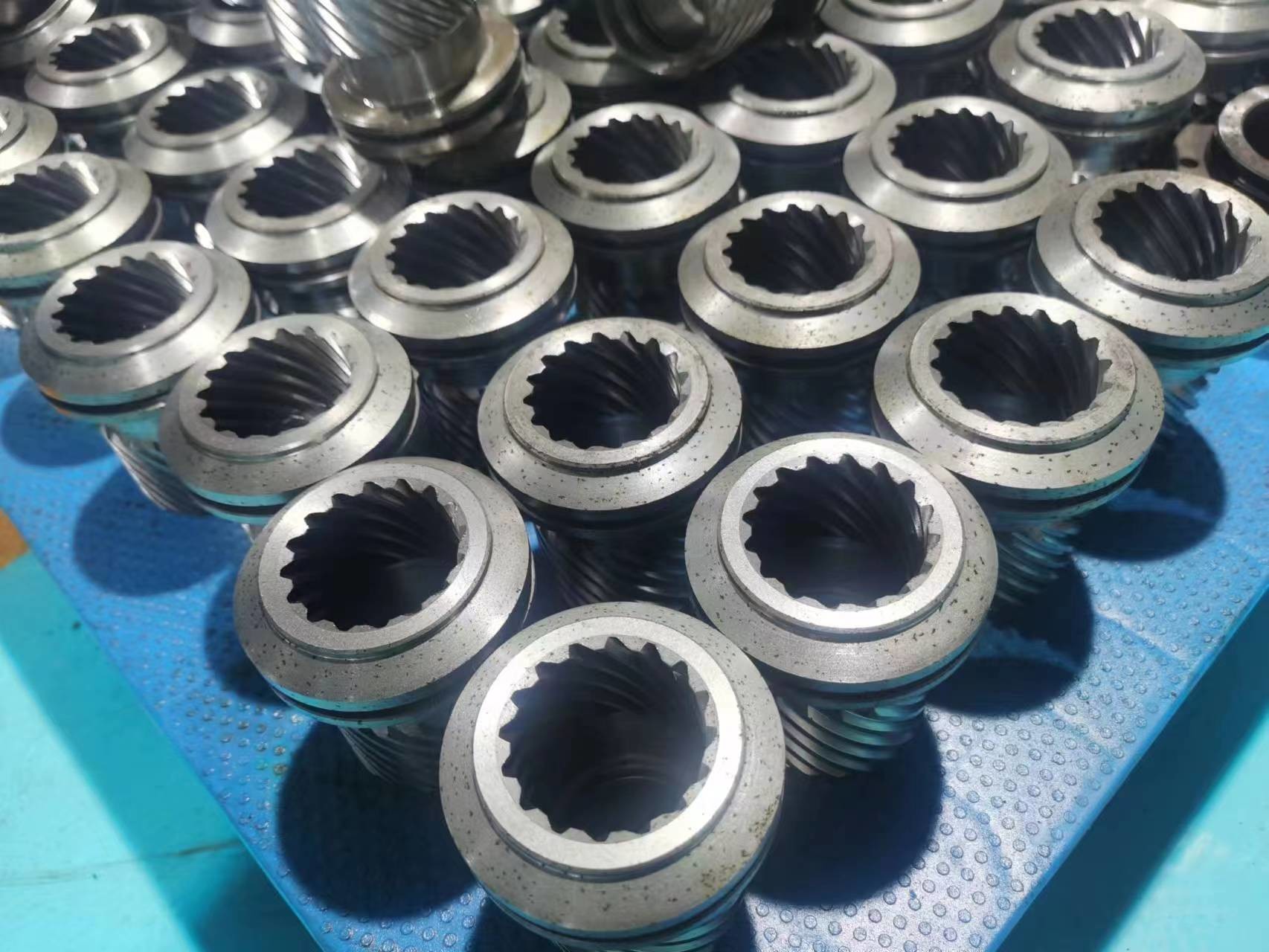

2-ماژول قدرت Skiving دنده های مارپیچی داخلی 45° زاویه مارپیچی
1) توصیف دستگاه های داخل مارپیچ
دنده های مارپیچی داخلی یک نوع خاص از دنده ها با شکل دندانهای مارپیچی هستند و بر روی سطح داخلی ماشینکاری می شوند.از یک عضو استوایی
شبکه با یک دنده مارپیچی خارجی برای دستیابی به انتقال قدرت.در مقایسه با چرخ دنده های داخلی،
طراحی دندانهای مارپیچی آن در عملکرد انتقال مزایای زیادی دارد.ظرفیت حمل و کنترل سر و صدا و به طور گسترده ای استفاده می شود
در سناریوهای صنعتی که نیاز به طرح بندی فشرده دارندو انتقال قدرت کارآمد.
2) ویژگی های اصلی دنده های مارپیچی داخلی
a) ثبات انتقال بالا
فرآیند شبک زدن دندان های مارپیچی یک تماس تدریجی است.با یک منطقه تماس بزرگتر و انتقال تدریجی بار از یک دندان
به سمت بعدی، کاهش شوک و ارتعاش و سر و صدا کار.
ب) ظرفیت حمل قوی
منطقه تماس بزرگتر و زاویه مارپیچی منجر به توزیع یکنواخت تر نیروهای محوری می شود، اجازه می دهد تا دنده های مارپیچی داخلی
مقاومت در برابر بارهای شعاعی و محوری بالاتر از چرخ دنده های داخلی اسپور از همان مشخصات، که آنها را برای سناریوهای گشتاور بالا مناسب می کند.
ج) استفاده عالی از فضا
ساختار دنده های داخلی خود را از طریق "مشارکت داخلی" (دنده های خارجی در داخل دنده های داخلی قرار دارند) فضای شعاعی را ذخیره می کند.
در حالی که طراحی مارپیچی ابعاد محوری را برای تجهیزات فشرده بهینه می کند.
د) بهبود کارایی
تعامل صاف باعث کاهش تلفات انرژی می شود و کارایی انتقال معمولاً بالاتر از دنده های اسپور است.
3) کاربردهای تجهیزات مارپیچی داخلی
a) گیربکس صنعتی: برای کاهش سرعت یا افزایش سرعت انتقال تجهیزات متالورژیک و معدن مورد استفاده قرار می گیرد، انتقال گشتاور قدرت بالا.
ب) محرک های اتومبیل: مانند مکانیسم های دنده های سیاره ای در گیرنده های اتوماتیک، که از دنده های مارپیچی داخلی برای طرح بندی جمع و جور و خروجی گشتاور بالا استفاده می کنند.
ج) ماشین آلات ساختمانی: انتقال قدرت بین موتور هیدرولیک و دستگاه کار حفاری و جرثقیل.
د) هوافضا: کاهش دهنده های هلیکوپتر، سیستم های محرک موشک و سایر زمینه هایی که نیاز به قابلیت اطمینان بالا و فشرده سازی دارند.
| محصولات | دستگاه های هلیکال داخلی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | تجهیزات داخلی |
| تولید دندانهای دنده | حرکت قدرت |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 2 |
| تعداد دندان ها (Z) | 28 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 45° |
| درجه دقت دندان | درجه ISO 7-8 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 220-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
