| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS22082507 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | AISI 8620 | ماژول: | 10 |
|---|---|---|---|
| زاویه مارپیچ: | 12 درجه | تولید: | چرخ دنده |
| طول: | 2350 | زاویه فشار: | 20 درجه |
| برجسته کردن: | شفت مارپیچ فولادی SAE 4340,شفت چرخ دنده محرک فولادی SAE 4340,شفت پینیون هلیکال 10 ماژول |
||

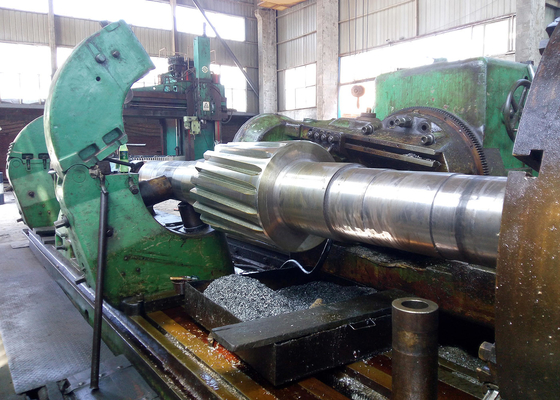

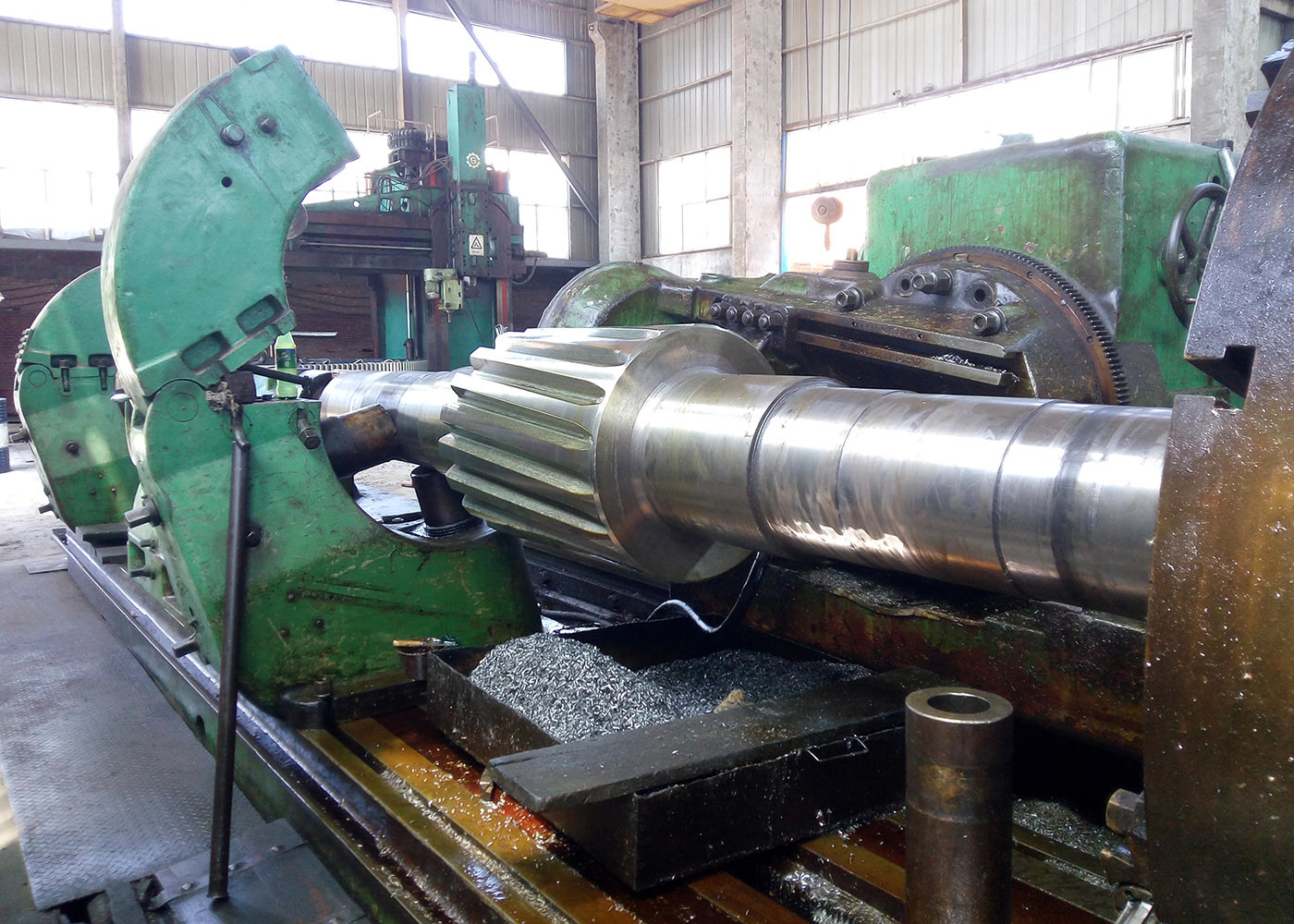

10 ماژول SAE 4340 استیل هلیکس گیر آست برای سیستم محرک سنگین
1) ویژگی های دنده های مارپیچی
دندانهای یک دنده مارپیچی در زاویه ای (نسبت به محور دنده) قرار دارند و شکل یک مارپیچ را دارند.
این اجازه می دهد تا دندان ها به تدریج به صورت شبکه ای شوند، از تماس نقطه ای شروع می شود و به طور مستقیم به تماس خطی تبدیل می شود. تعامل پیشرفت می کنه
یکی از قابل توجه ترین مزایای دنده های مارپیچی نسبت به دنده های اسپور، کم تر شدن سر و صدا است.
مخصوصاً در سرعت متوسط تا بالا.
همچنین، با دنده های مارپیچی، دندان های چندگانه همیشه در شبکه هستند، که به معنی بار کمتر بر روی هر دندان فردی است.
این منجر به انتقال صاف تر نیروهای از یک دندان به دندان دیگر، به طوری که لرزش، فشار ضربه، و سایش کاهش می یابد.
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | 12 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 0° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
