| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS2207001 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $200.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 20Cr2Ni4 | حرارت درمانی: | کربورسازی |
|---|---|---|---|
| سختی: | 58-62 HRC | درجه کیفی: | درجه ISO 6-7 |
| نوع پروفایل: | دنده استوانه ای | طول: | 520 میلی متر |
| برجسته کردن: | شفت دنده گیربکس,شفت چرخ دنده برای کاهنده دنده,شفت چرخ دنده کربور کننده |
||

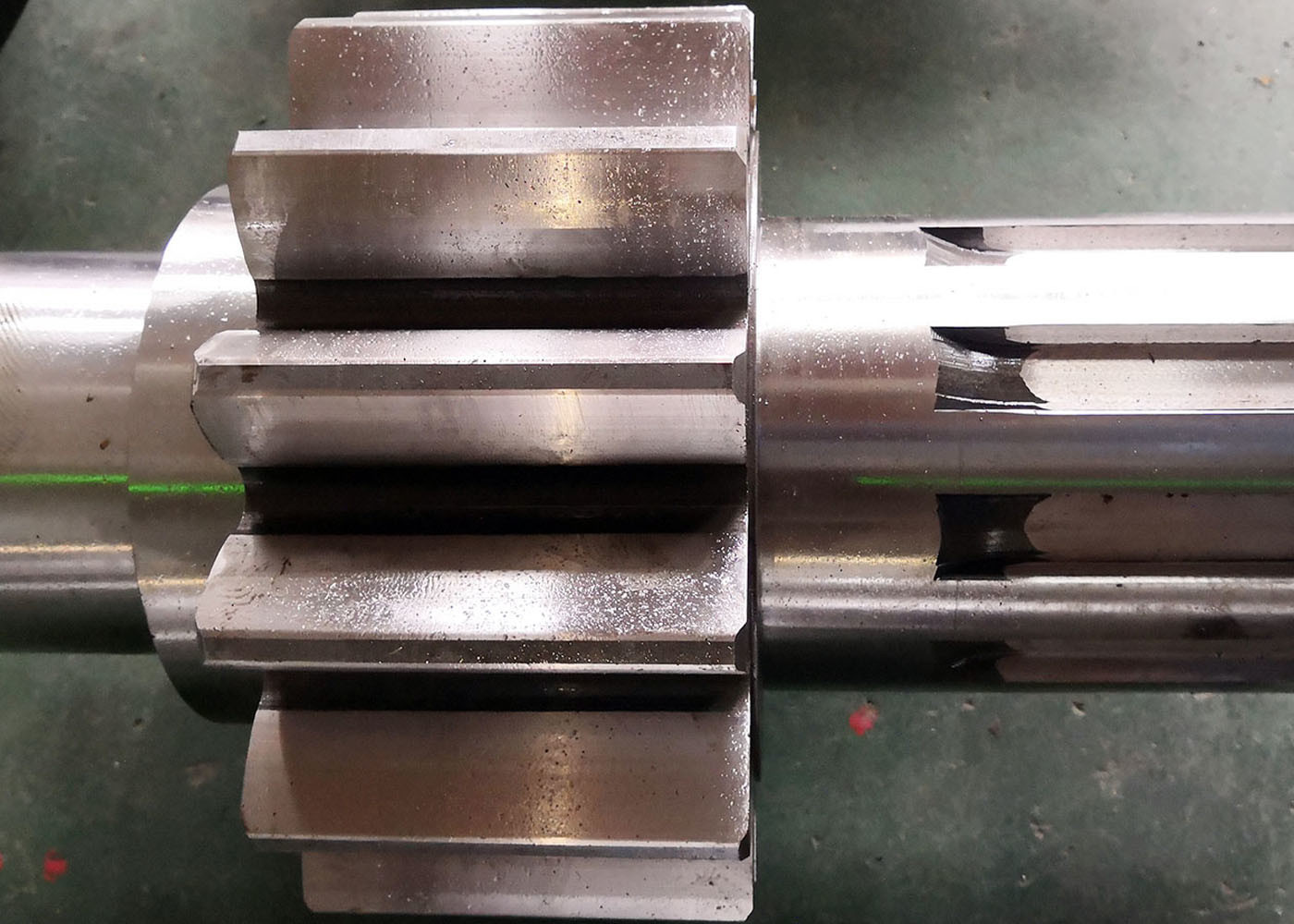

قطعات انتقال - شفت های دنده و شفت های اسپلین برای کاهش دهنده های دنده
1) توصیف قطعات انتقال:
دنده ها و میله های دنده ها به طور گسترده ای در انواع مختلف ماشین آلات به عنوان یک جزء انتقال استفاده می شوند.
انواع دنده ها:
a) دنده های اسپور و اسپری
ب) دنده های بیول
ج) دنده های کرم و دنده های هیپوئید
2)خصوصیات چرخ دنده
دندانها مستقيم و موازی با محور گره هستند. قدرت و حرکت را بین دو گره موازی که در حال چرخش هستند منتقل مي کنند.
ویژگی ها:
a) آسان برای تولید.
ب) هیچ نیروی محوری وجود ندارد.
ج) نسبتا آسان برای رسیدن به درجه کیفیت بالا.
| محصولات | چرخ دنده/سپلین |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | فرش چرخ دنده/شکل دادن چرخ دنده/شکل دادن چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 10 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 0° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
