Steel Type: | Forging Steel | Gear Profile: | Gleason Type |
---|---|---|---|
Manufacture Method: | Gear Grinding | Core Hardness: | 220-280 HB |
Profile Type: | Gleason | Direction: | Right |
برجسته کردن: | چرخدندههای مخروطی مارپیچی با راندمان بالا,چرخدندههای مخروطی مارپیچی برای انتقال قدرت دقیق,Accurate Power Transmission Spiral Bevel Gears |

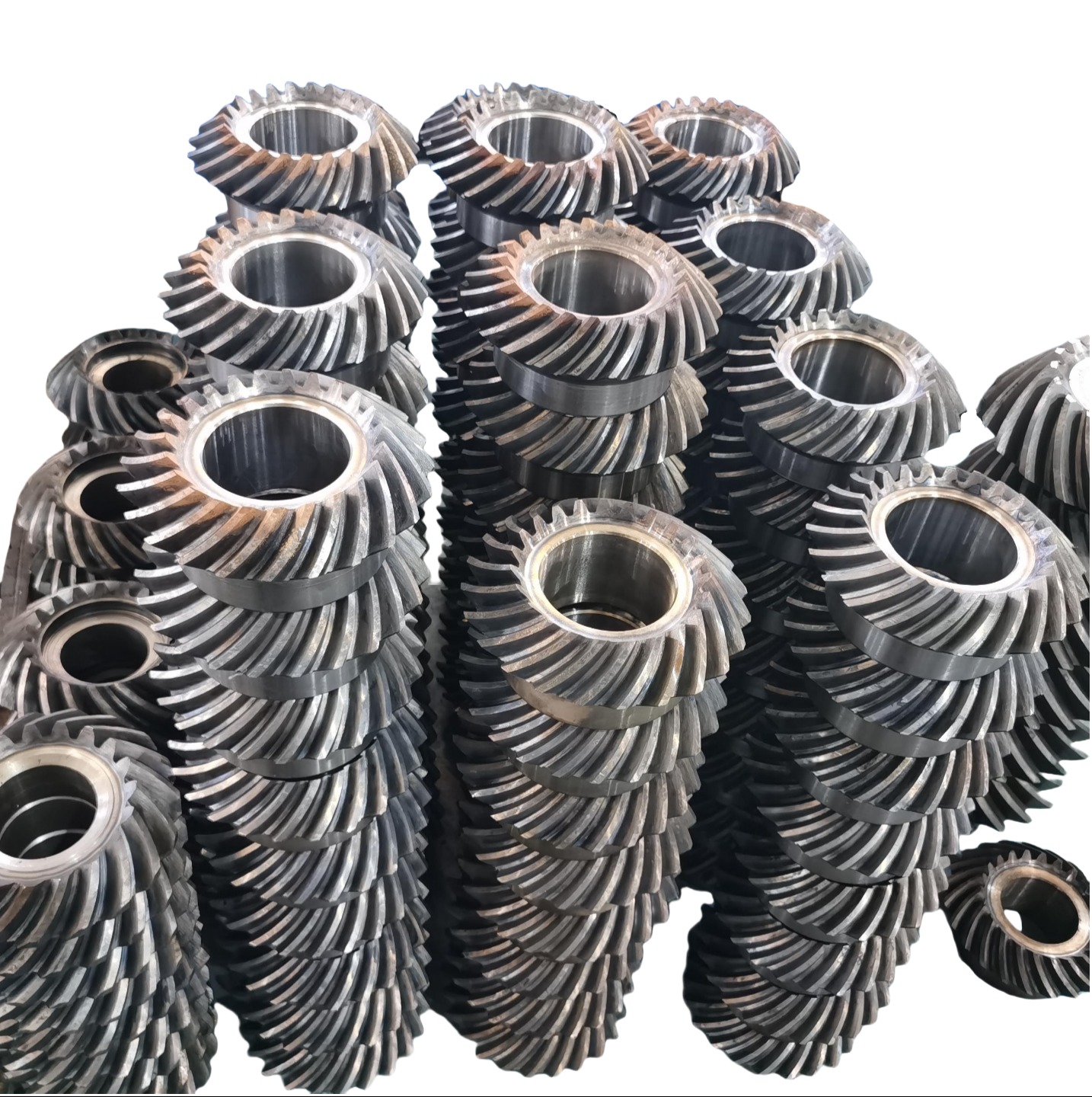

1) شرح چرخدندهٔ مخروطی مارپیچ
چرخدندههای مخروطی مارپیچ اجزای مکانیکی هستند که از مواد فلزی خاصی از طریق فرآیندهای تولید پیچیده ساخته میشوند.
طراحی شده برای دستیابی به انتقال قدرت با دقت بالا و استحکام بالا.
2) ویژگیهای چرخدندهٔ مخروطی مارپیچ
الف) مواد با کیفیت بالا: فولادهای آلیاژی مانند 20CrMnTi و 20CrNiMo معمولاً انتخاب میشوند. پس از عملیات حرارتی مانند کربندهی
و کوئنچ، سطح چرخدنده سختی بالایی به دست میآورد در حالی که هسته چقرمگی خوبی را حفظ میکند،
که به آن خواص مکانیکی جامع عالی میبخشد.
ب) دقت ساخت بالا: فرآیندهای پیشرفته از جمله ماشینکاری CNC و سنگزنی چرخدنده برای
اطمینان از دقت پروفیل دندان و کیفیت سطح دندان چرخدندهها، افزایش دقت و قابلیت اطمینان انتقال استفاده میشود.
ج) دوام قوی: به لطف مواد با کیفیت بالا و تکنیکهای ساخت دقیق،
چرخدندههای مخروطی مارپیچ مقاومت در برابر سایش و استحکام خستگی عالی را نشان میدهند و عمر طولانی را تضمین میکنند.
3) اصل کار چرخدندهٔ مخروطی مارپیچ
خواص مواد و دقت اعمال شده در طول فرآیند تولید، چرخدندههای مخروطی مارپیچ را قادر میسازد تا بارهای بالا را تحمل کنند
و شرایط تنش پیچیده در حین کار. با تکیه بر استحکام و چقرمگی مواد، در برابر تغییر شکل و آسیب مقاومت میکنند،
و انتقال مش دقیق را از طریق پروفیلهای دندان دقیق خود به دست میآورند.
4) کاربرد چرخدندهٔ مخروطی مارپیچ
چرخدندههای مخروطی مارپیچ به طور گسترده در زمینههایی با الزامات سختگیرانه برای استحکام و دوام چرخدنده، مانند ماشینآلات معدن،
تجهیزات متالورژی و کامیونهای سنگین، و همچنین در ابزارها و تجهیزات دقیق که به دقت انتقال بسیار بالایی نیاز دارند، استفاده میشوند.
محصولات | چرخدندههای مخروطی مارپیچ |
سفارشی ساخته شده | √ |
نوع پروفیل چرخدنده | Gleason |
ساخت | فرز چرخدنده و سنگزنی دندان چرخدنده |
سنگزنی دندان | √ |
ماژول (M) | سفارشی |
تعداد دندان (Z) | سفارشی |
زاویه فشار (α) | سفارشی |
زاویه سرب | سفارشی |
درجه دقت | درجه 6 ISO |
عملیات حرارتی | کربندهی |
سختی سطح | 58-62HRC |
مقایسه درجهبندی کدهای فولادی | |||||
چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18ХГТ | SMK22 | |||
20Cr2Ni4 | 20Х2Н4А | ||||
20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
فورجینگ ماشینکاری برش
عملیات حرارتی سنگزنی بازرسی
