| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| روش: | چرخ دنده هابینگ | مسیر: | دست چپ |
|---|---|---|---|
| نوع فولادی: | فولاد آهنگری | نوع: | راهنما |
| شماره دندان: | 32 | زاویه فشار: | 20 درجه |
| برجسته کردن: | دستگاه های چرخدار مارپیچی,گلیسون اسپیرال بیول گیر,32 دندانهای مارپیچی,Gleason Spiral Bevel Gear,32 Tooth Spiral Bevel Gear |
||

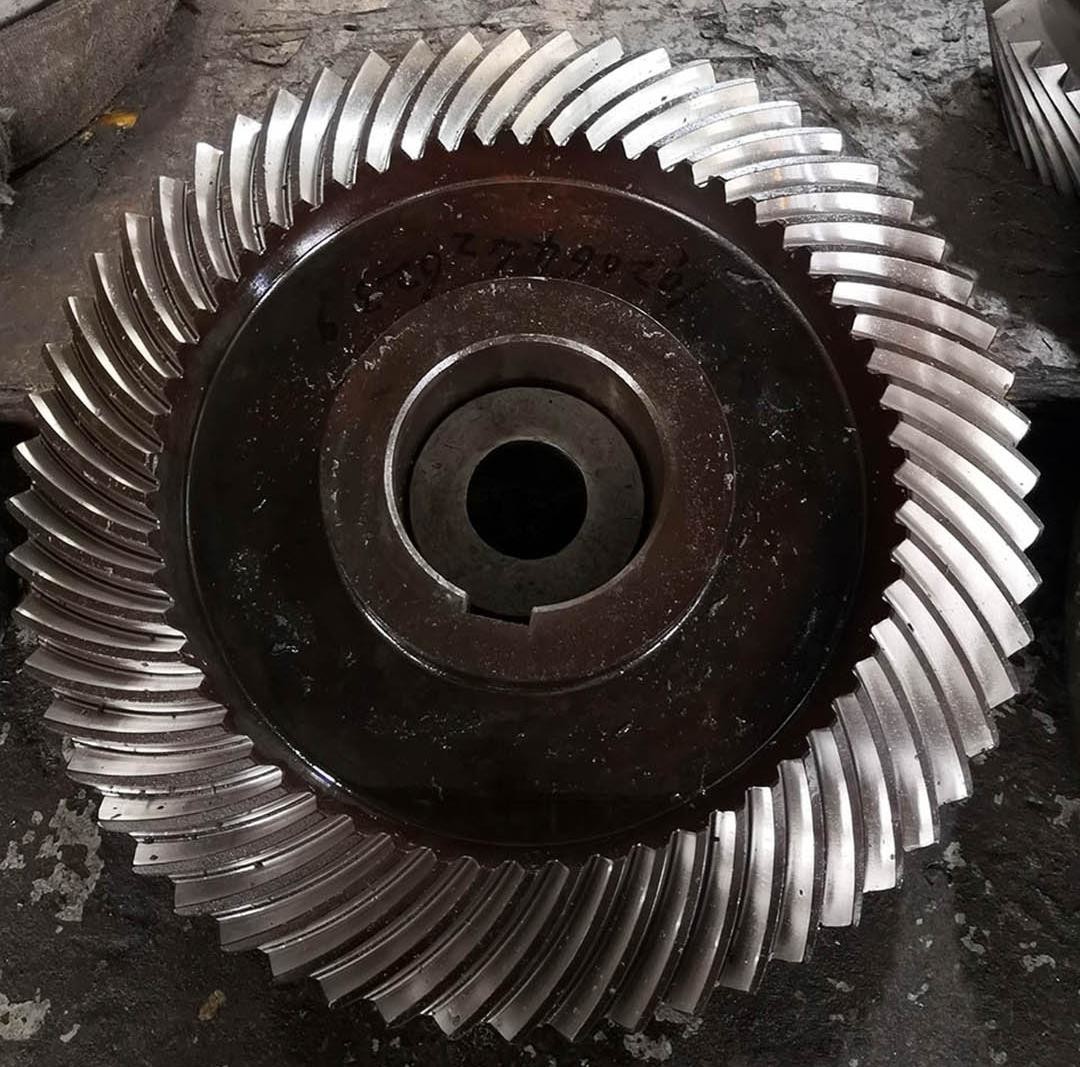

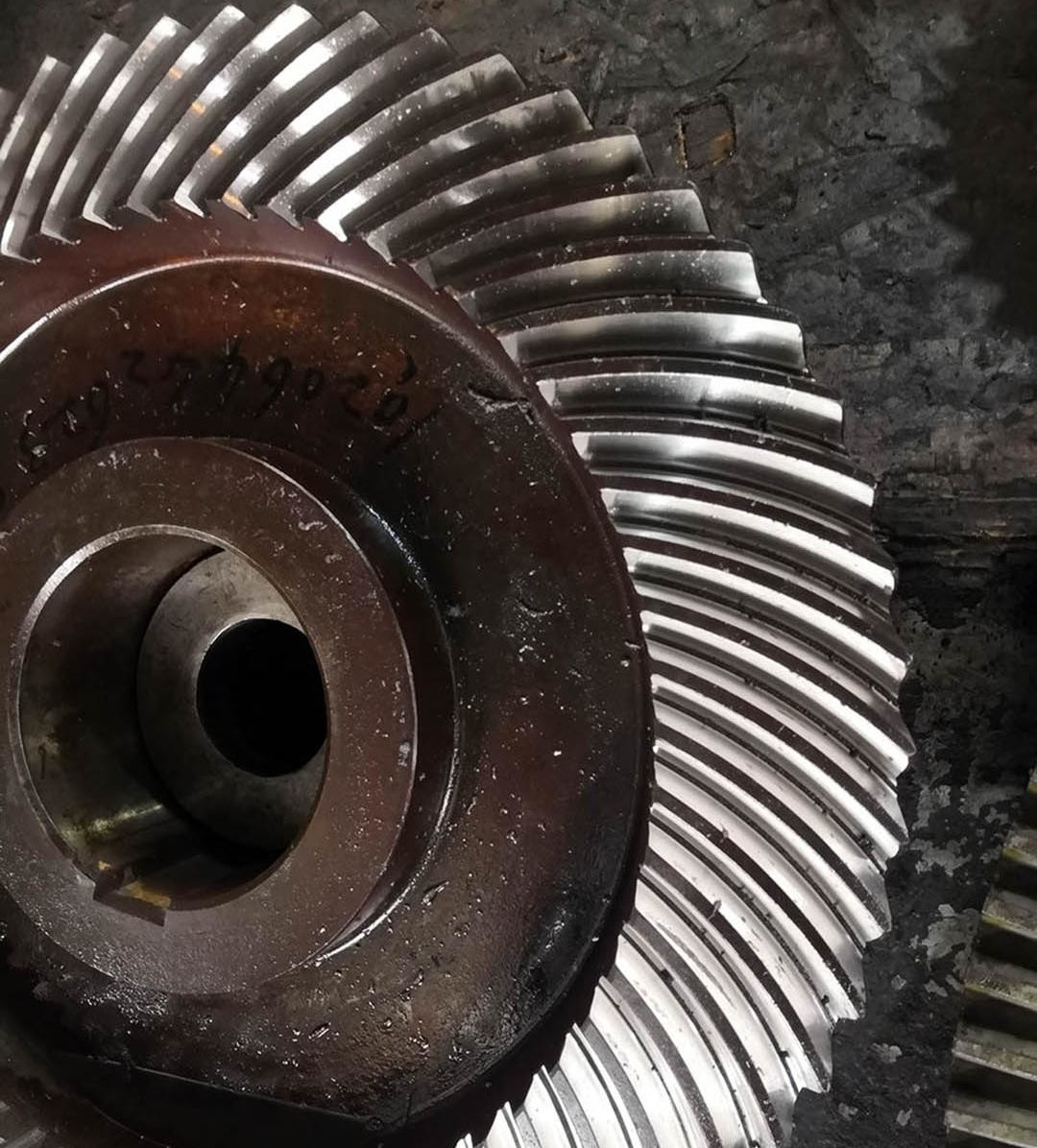

1) شرح چرخ دنده مخروطی مارپیچ
چرخ دنده مخروطی مارپیچ نوعی چرخ دنده است که برای انتقال نیرو و حرکت بین شفت های متقاطع استفاده می شود
(معمولاً در 90 درجه) و مشخصات دندانه آن به شکل مارپیچ توزیع شده است.
2) ویژگی های چرخ دنده مخروطی مارپیچ
الف)این مشخصات دندانه منحنی مارپیچ را اتخاذ می کند. در حین درگیری، تماس بین سطوح دندانه پیشرونده است
به جای ضربه ناگهانی.
ب) تعداد دندانه هایی که همزمان درگیر می شوند بیشتر است و فرآیند انتقال پیوسته تر است.
| محصولات | چرخ دنده های مخروطی مارپیچ |
| سفارشی | √ |
| نوع پروفایل دنده | Gleason |
| ساخت | فرز دنده و سنگ زنی دندانه چرخ دنده |
| سنگ زنی دندانه | √ |
| ماژول (M) | 16 |
| تعداد دندانه (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15 درجه |
| درجه دقت | درجه 6 ISO |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولادی | |||||
| چین/GB | ISO | Гост | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورجینگ ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
