| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 100 مجموعه |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| Pressure Angle: | 20 degrees | Teeth Number: | Custom |
|---|---|---|---|
| Gear Profile: | Herringbone Gear | Quality Grade: | ISO 8-9 Grade |
| Usage: | Industrial Machinery | Backlash: | Depends on size |
| برجسته کردن: | 20 درجه زاویه فشار دنده های هیرینگبون,دنده های با کارایی بالا,چرخ دنده های اسید هیرینگ با سرعت بالا,High Efficiency Herringbone Gears,High Speed Herringbone Gears |
||

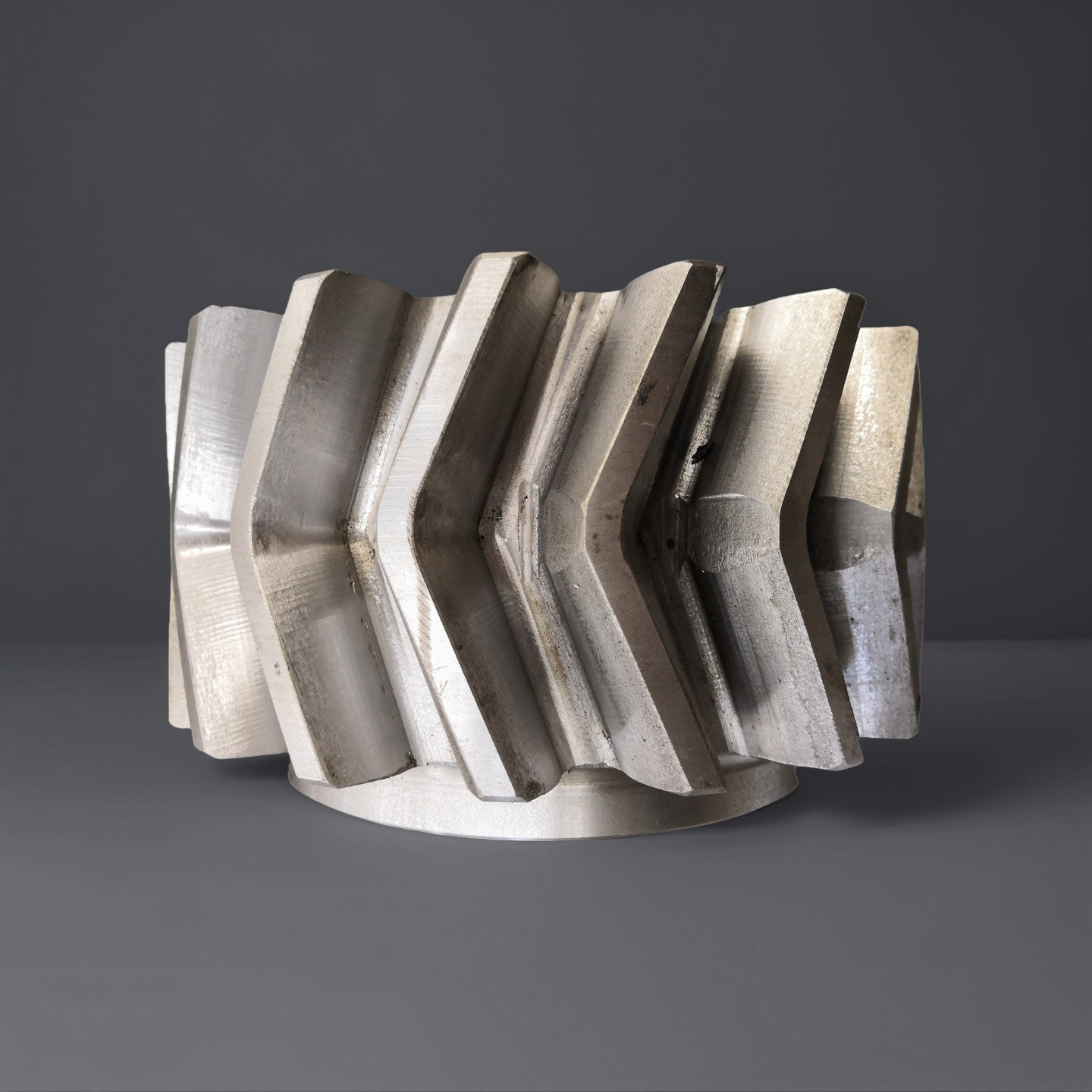

دنده های هیرینگبون یک نوع خاص از دنده هایی هستند که دو دنده مارپیچی را با زاویه های مارپیچی برابر ترکیب می کنند.
و جهت چرخش مخالف به یک شکل تبدیل می شود. پروفایل دندان آن به شکل یک شخصیت "شخص" است.
از طریق دندون هاي پيچيده و پيچيده قدرت را منتقل مي کند و نيروهاي محوري را از بين مي برد.
دارای ویژگی شبکۀ مستمر است که در نتیجه درجه بالایی از همپوشانی در طول انتقال دارد.
دندانهای مارپیچی متماثل در هر دو طرف، نیروهای محوری را لغو می کنند و ثبات عملیاتی قوی را تضمین می کنند.
و در طول فرآیند انتقال، ارتعاش و سر و صدا کمی وجود دارد.
3)موفقیت ابزار هیرینگبون
در مقایسه با دنده های راست، انتقال دنده های هینگبون پایدارتر است و ظرفیت حمل بیشتری دارد.
در مقایسه با دنده های مارپیچی معمولی، می تواند به طور موثر مشکل نیروی محوری را حل کند و عمر خدمات تجهیزات را افزایش دهد.
بهره وری انتقال بسیار بالاست و بیش از ۹۸ درصد است.
4)استفاده از ابزار هیرینگبون
معمولاً در سیستم های انتقال با قدرت بالا و سرعت بالا مانند سیستم های پیشرانه کشتی ها استفاده می شود.
دستگاه های انتقال توربین های بخار صنعتی بزرگ و همچنین تجهیزات مکانیکی بزرگ در معدن
و صنایع متالورژیک، برای اطمینان از انتقال کارآمد و پایدار برق.
| محصولات | ابزار هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دستگاه های تولیدی |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
