| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB2207002 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $500/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 72 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 220 مجموعه / ماه |
| نوع پروفایل: | چرخ‌دنده جناغی | زاویه مارپیچ: | 20 درجه |
|---|---|---|---|
| مواد: | 42 CrMo | حرارت درمانی: | سخت شدن القایی |
| سختی: | 50-55 HRC | برند: | OEM |
| برجسته کردن: | 11.33 ماژول چرخ دنده شاه ماهی,دستگاه پانچ چرخ دنده استخوان شاه ماهی,11.33 ماژول دنده استخوان شاه ماهی |
||
| ویژگی | مقدار |
|---|---|
| نوع پروفایل | چرخ‌دنده دندانه‌دار |
| زاویه مارپیچ | 20° |
| جنس | 42CrMo |
| عملیات حرارتی | سخت‌کاری القایی |
| سختی | 50-55 HRC |
| نام تجاری | OEM |

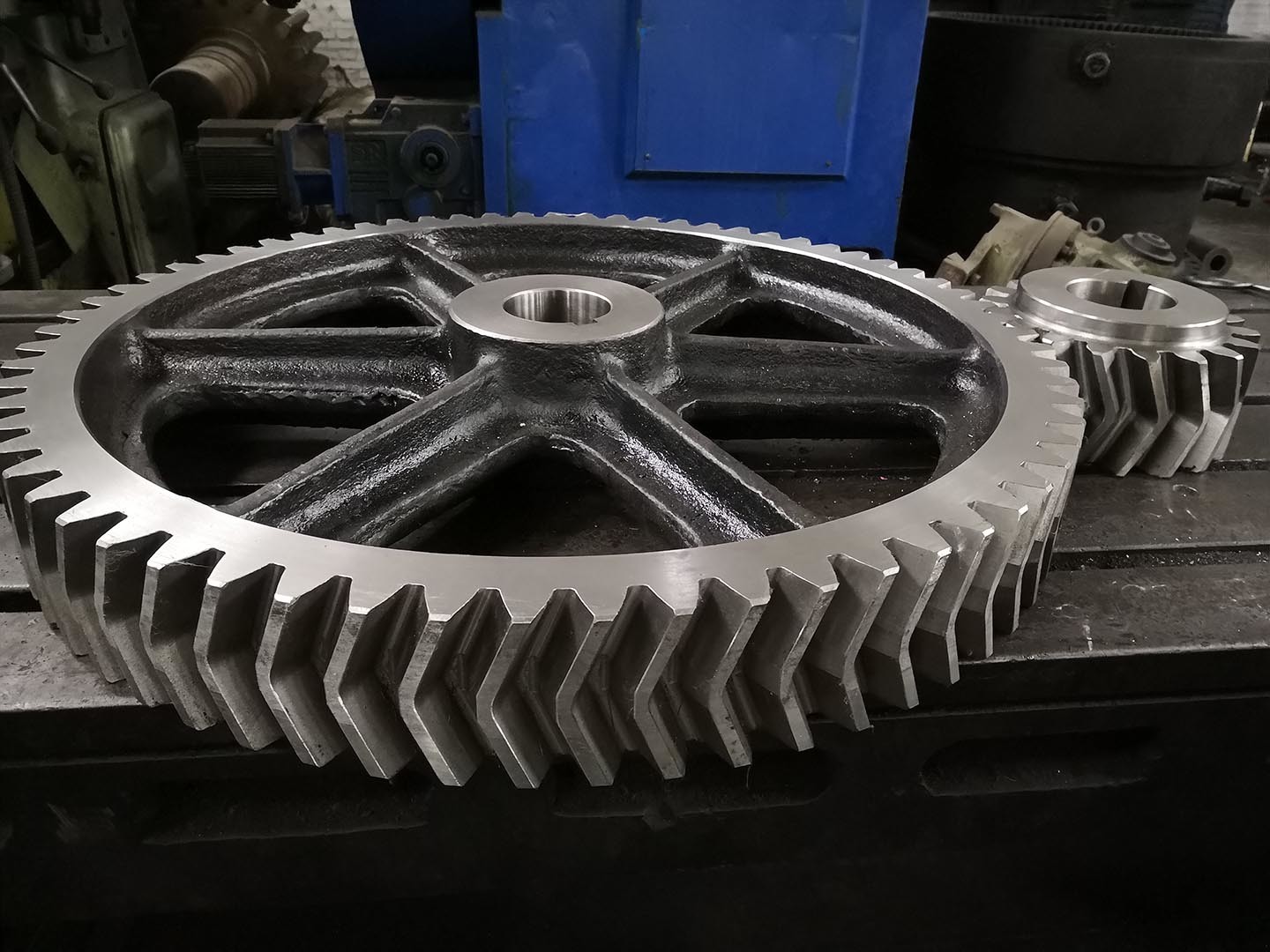

مجموعه چرخ‌دنده دندانه‌دار ویژه ماژول 11.33 برای دستگاه پانچ
چرخ‌دنده دندانه‌دار با دندانه‌های مارپیچ چپ و راست، با دندانه‌های پیوسته بدون شکاف مرکزی. این ترکیبی از دو چرخ‌دنده مارپیچ با جهت‌های مخالف است.
| محصولات | مجموعه چرخ‌دنده دندانه‌دار |
|---|---|
| سفارشی | √ |
| نوع پروفایل چرخ‌دنده | چرخ‌دنده استوانه‌ای |
| ساخت دندانه‌های چرخ‌دنده | فرز دندانه |
| سنگ‌زنی دندانه‌ها | √ |
| ماژول (M) | 11.33 |
| تعداد دندانه‌ها (Z) | 18 و 67T |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 20° |
| درجه دقت دندانه‌ها | درجه ISO 8-9 |
| عملیات حرارتی | سخت‌کاری القایی |
| سختی سطح | 50-55 HRC |
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
