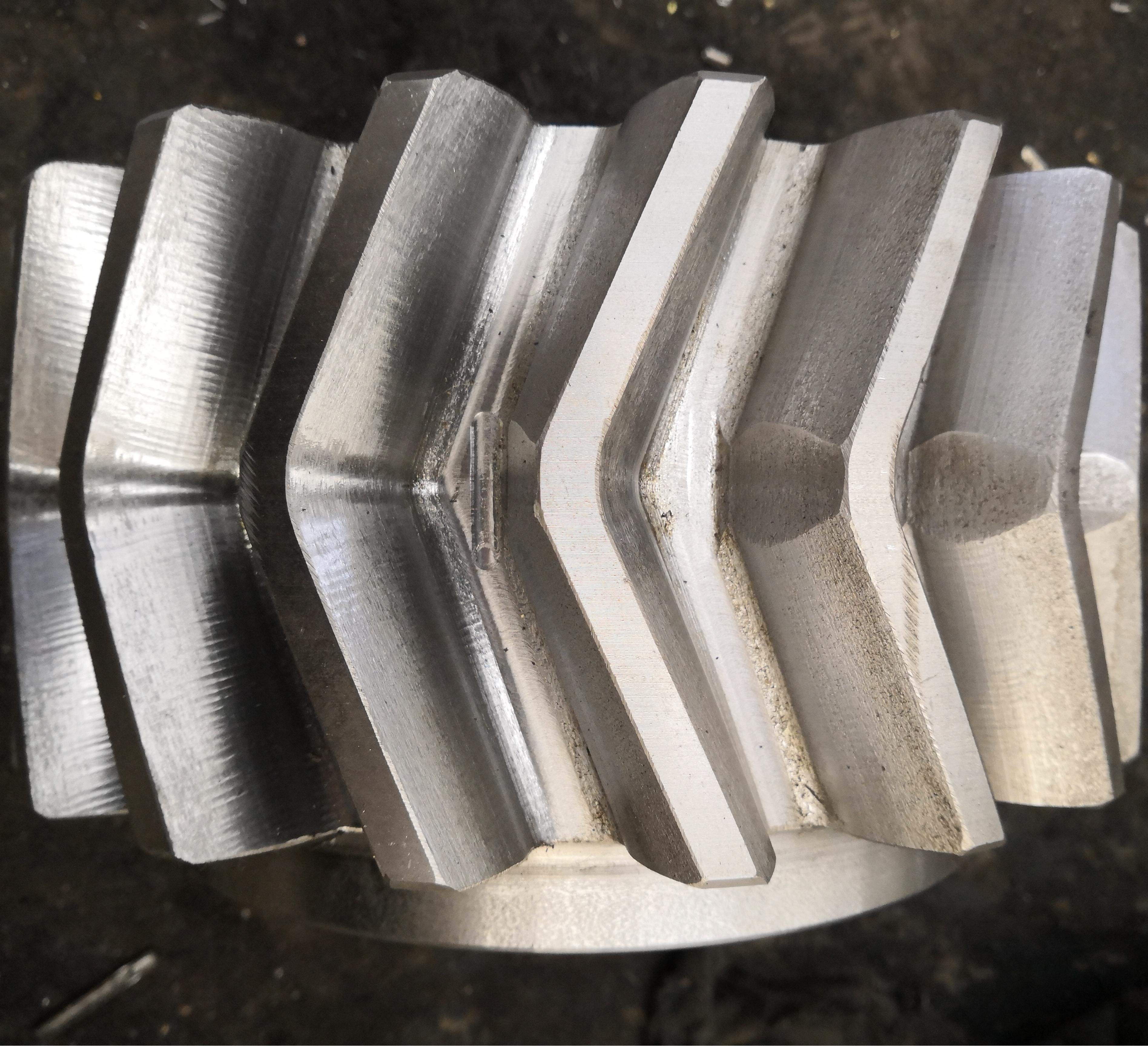

سختی: | 50-55 HRC | درخواست: | انتقال نیرو |
---|---|---|---|
زاویه مارپیچ: | 25 درجه | تولید کننده: | Custom Gear & Machine ، Inc. |
تعداد دندان ها: | بستگی به اندازه دارد | ماژول: | بستگی به اندازه دارد |
برجسته کردن: | دنده های کم سر و صدا,دنده های سنگین هیرینگبون,چرخ دنده های اسید هیرینگ با سرعت بالا,Heavy Duty Herringbone Gears,High Speed Herringbone Gears |
a)در طول شبکه، چندین دندان به طور همزمان در تماس هستند، که منجر به نسبت انتقال پایدارتر برای دنده های مارپیچی، با ارتعاش و سر و صدا کمتر می شود.
ب) مناسب برای سناریوهای گشتاور بالا و سرعت بالا (مانند سیستم های پیشرانه کشتی، محرک اصلی کارخانه های رولینگ).
3)موفقات ابزار هیرینگبون
a)کار بی صدا: شبکه دو طرفه چرخ دنده ای باعث کاهش ضربه می شود و صدا به طور قابل توجهی کمتر از چرخ دنده های مستقیم است.
ب) انتقال کارآمد: از دست دادن اصطکاک کم، با کارایی انتقال بیش از 98٪.
محصولات | ابزار هیرینگبون |
طبق دستور ساخته شده | √ |
نوع پروفایل دنده | دستگاه های تولیدی |
تولید دندانهای دنده | آسیاب چرخ آلات |
خرد کردن دندانهای دنده | √ |
ماژول (M) | 12 |
تعداد دندان ها (Z) | آداب |
زاویه فشار (α) | 20 درجه |
زاویه هلیکس (β) | آداب |
درجه دقت دندان | درجه ISO 8-9 |
درمان گرما | خاموش کردن و گرم کردن |
سختی سطح | 230-260 HB |
مقایسه درجه های کد فولاد | |||||
چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XGT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
