| Place of Origin: | CHINA |
|---|---|
| نام تجاری: | YIZGEAR |
| Minimum Order Quantity: | 2 Sets |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| شرایط پرداخت: | L/C، T/T |
| Supply Ability: | 500 Sets/Month |
| Heat Treatment: | Quenching | Weight: | Customized |
|---|---|---|---|
| Material: | 17CrNiMo6 | Manufacturing Process: | Gear Grinding |
| Pressure Angle: | 20° | زاویه مارپیچ: | 18 درجه |
| Hardness: | 58-62 HRC | ||
| برجسته کردن: | 20 شفت چرخ دنده های انتقال,شفت های چرخ دنده های انتقال گسترده,شفت های دنده های انتقال مکانیکی,Wide Range Transmission Gear Shafts,Mechanical Transmission Gear Shafts |
||

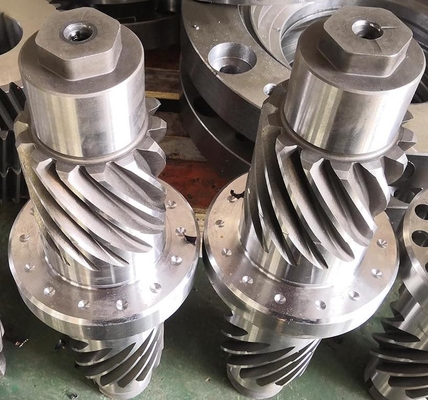

1)وصف گجت های گیربکس
گره گیر انتقال یک جزء کلیدی انتقال است که گره ها و گره ها را به یک واحد ادغام می کند. این نه تنها انتقال قدرت را انجام می دهد بلکه به عنوان پشتیبانی برای چرخش نیز عمل می کند.این طراحی یکپارچه به طور قابل توجهی سفتی و قابلیت اطمینان سیستم انتقال را افزایش می دهد و به طور گسترده ای در دستگاه های انتقال مکانیکی مختلف استفاده می شود.
2)منافع شفت های چرخ دنده
a) ساختار فشرده: طراحی یکپارچه دنده ها و گره ها، صرفه جویی در فضای نصب
ب) کارایی انتقال بالا: کاهش از دست دادن قدرت ناشی از اجزای اتصال
ج) سفتی: ساختار کلی می تواند به گشتاور بیشتر مقاومت کند.
د) نگهداری آسان: کاهش مراحل مونتاژ و کاهش نرخ شکست.
3)تطبيقات شفت هاي دنده هاي انتقال
a) گودال ورودی/خرید یک گیرنده اتوماتیک در خودرو
ب) سیستم انتقال ریکودر صنعتی
ج) دستگاه انتقال قدرت ماشین آلات ساختمانی
d) آستین اصلی جعبه گیربکس توربین بادی
| محصولات | شفت گیربکس انتقال |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 6 |
| تعداد دندان ها (Z) | 21 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
