| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS23051101 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $150.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| نوع پروفایل: | دنده آفتاب | توضیحات: | شفت خروجی |
|---|---|---|---|
| طول: | 525 | Spline Grinding: | آره |
| ماژول دنده: | 5 | شماره دندان دنده خورشید: | 22 |
| برجسته کردن: | شفت چرخ دنده اسپلاین خروجی,شفت چرخ دنده 17CrNiMo6,شفت چرخ دنده 62 HRC Spline |
||

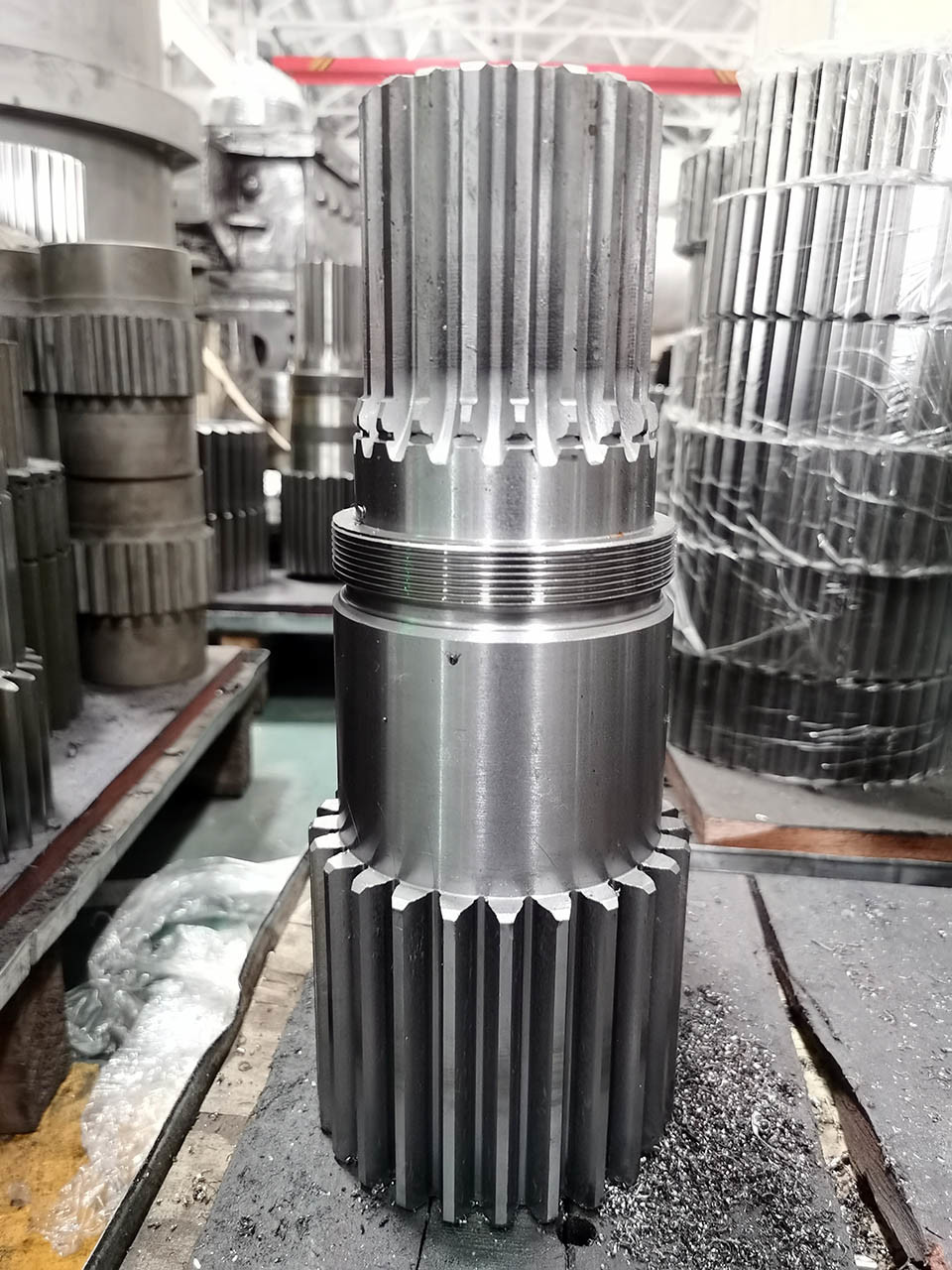

17CrNiMo6 فولادی شمسی گیر خروجی گیر شافت با Spline Involute
شفت گیر خورشیدی با اسپلین درونی
جعل 17CrNiMo6 فولاد
گواهی مواد
گزارش درمان حرارتی
گزارش UT
گزارش ابعاد
خرد کردن دنده ها
خرد کردن اسپلین
| محصولات | چرخ دنده/ چرخ دنده خورشید |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | آسیاب و آسیاب کردن با اسپیلن |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 5 |
| تعداد دندان ها (Z) | 22 |
| آداب | 20 درجه |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
