| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS220080701 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20CrMnTi | فرایند ساخت: | Spline Grinding |
|---|---|---|---|
| سختی: | 58-62 HRC | عرض: | 10 |
| قطر نوک: | 85 | قطر جزئی: | 78 |
| برجسته کردن: | شفت چرخ دنده فولادی آلیاژی 20CrMnTi,شفت چرخ دنده مستطیلی,فولاد آلیاژی 20CrMnTi شفت چرخ دنده |
||

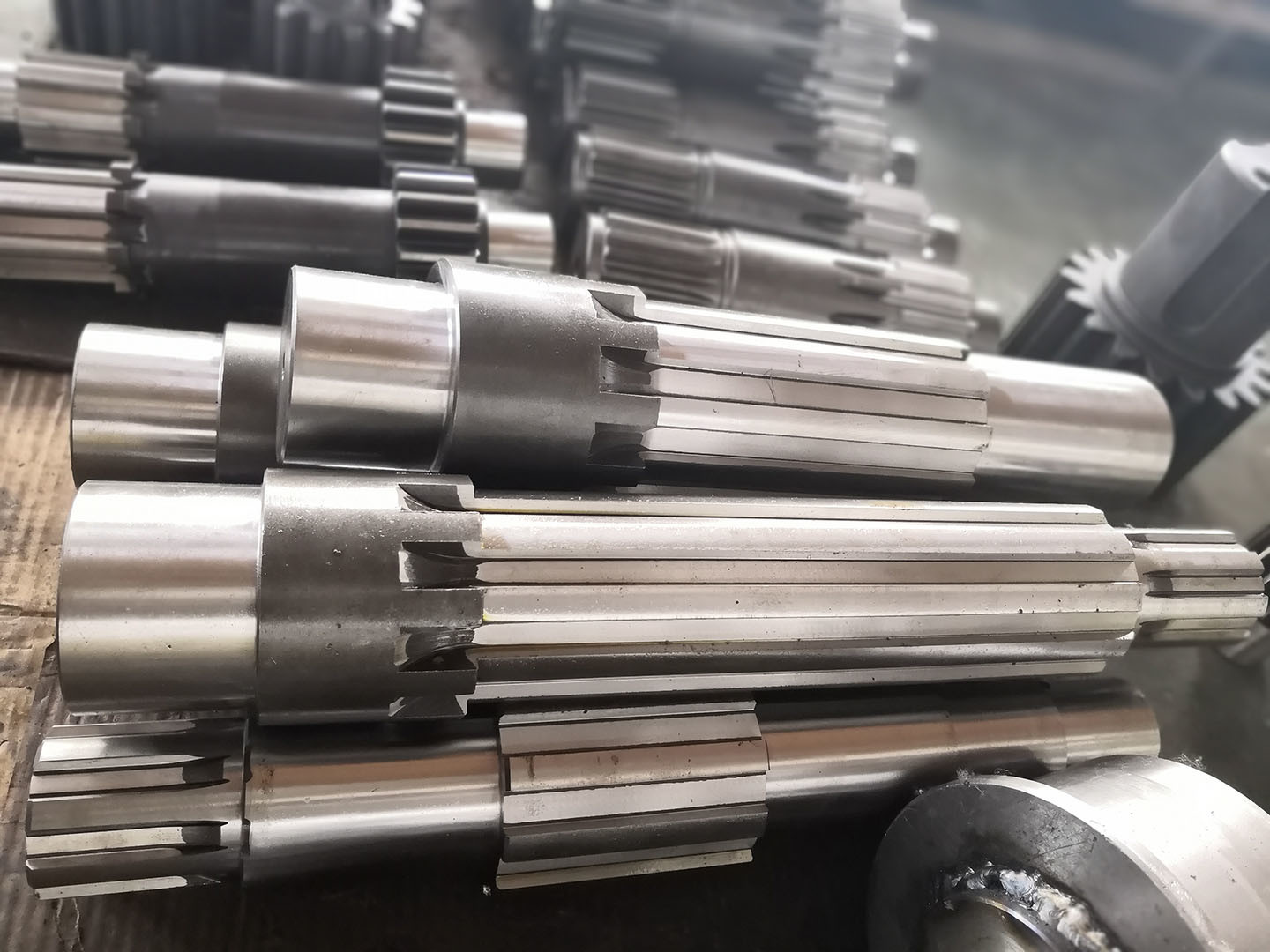

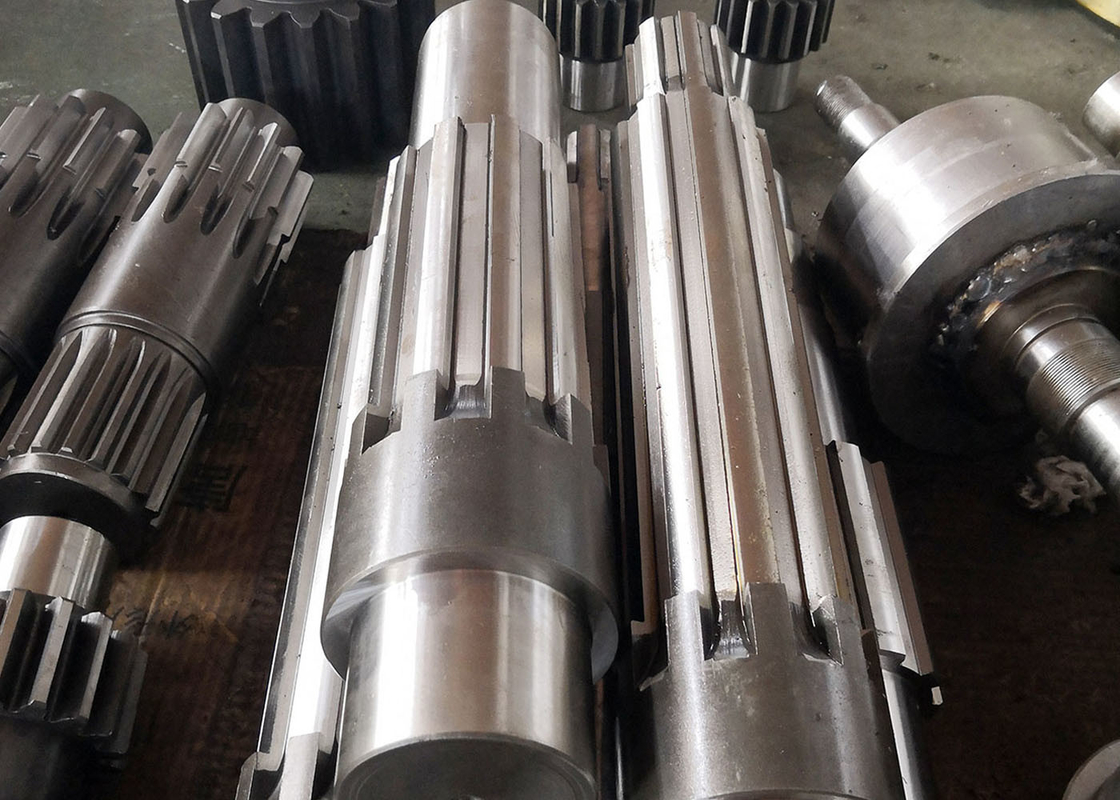

شفت خروجی موازی دندانه دار آلیاژی فولادی 20CrMnTi سفارشی
1) فرآیند تولید شفت دندانه دار
دو نوع مکمل از دندانه ها وجود دارد، داخلی و خارجی. دندانه های خارجی ممکن است بروش شوند. شکل داده شده
(به عنوان مثال روی یک دستگاه شکل دهی چرخ دنده)، آسیاب شده، هاب شده، نورد شده، سنگ زنی شده یا اکسترود شده.
2) انواع دندانه ها
الف) دندانه اینولوت
ب) دندانه موازی یا دندانه مستقیم
ج) دندانه اره ای.
3) کاربردهای شفت دندانه دار
الف) شفت های محرک در وسایل نقلیه و برداشت توان از دندانه ها برای انتقال گشتاور و چرخش استفاده می کنند و امکان تغییر طول را فراهم می کنند
ب)از دندانه ها در چندین مکان در دوچرخه استفاده می شود.
ج) موتورهای هواپیما ممکن است دارای یک دندانه باشند که پروانه روی آن نصب می شود.
| محصولات | شفت های دندانه دار مستطیلی |
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | دندانه |
| ساخت دندان چرخ دنده | فرز دندانه/ سنگ زنی دندانه |
| سنگ زنی دندان چرخ دنده | √ |
| ماژول (M) | سفارشی |
| تعداد دندان (Z) | سفارشی |
| زاویه فشار (α) | 30 درجه |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندان | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40Х2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20Х2МА | 4320 | SNCM420 | |
