| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS23032503 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| نوع اسپلاین: | Spline در پیچ | طول: | 2220 میلی متر |
|---|---|---|---|
| سختی: | 50-55 HRC | ماژول: | 10 |
| شماره دندان اسپلاین: | 28 | حرارت درمانی: | سخت شدن القایی |
| برجسته کردن: | شفت چرخ دنده اصلی,شفت چرخ دنده 2220 میلی متری,شفت چرخ دنده 50HRC |
||

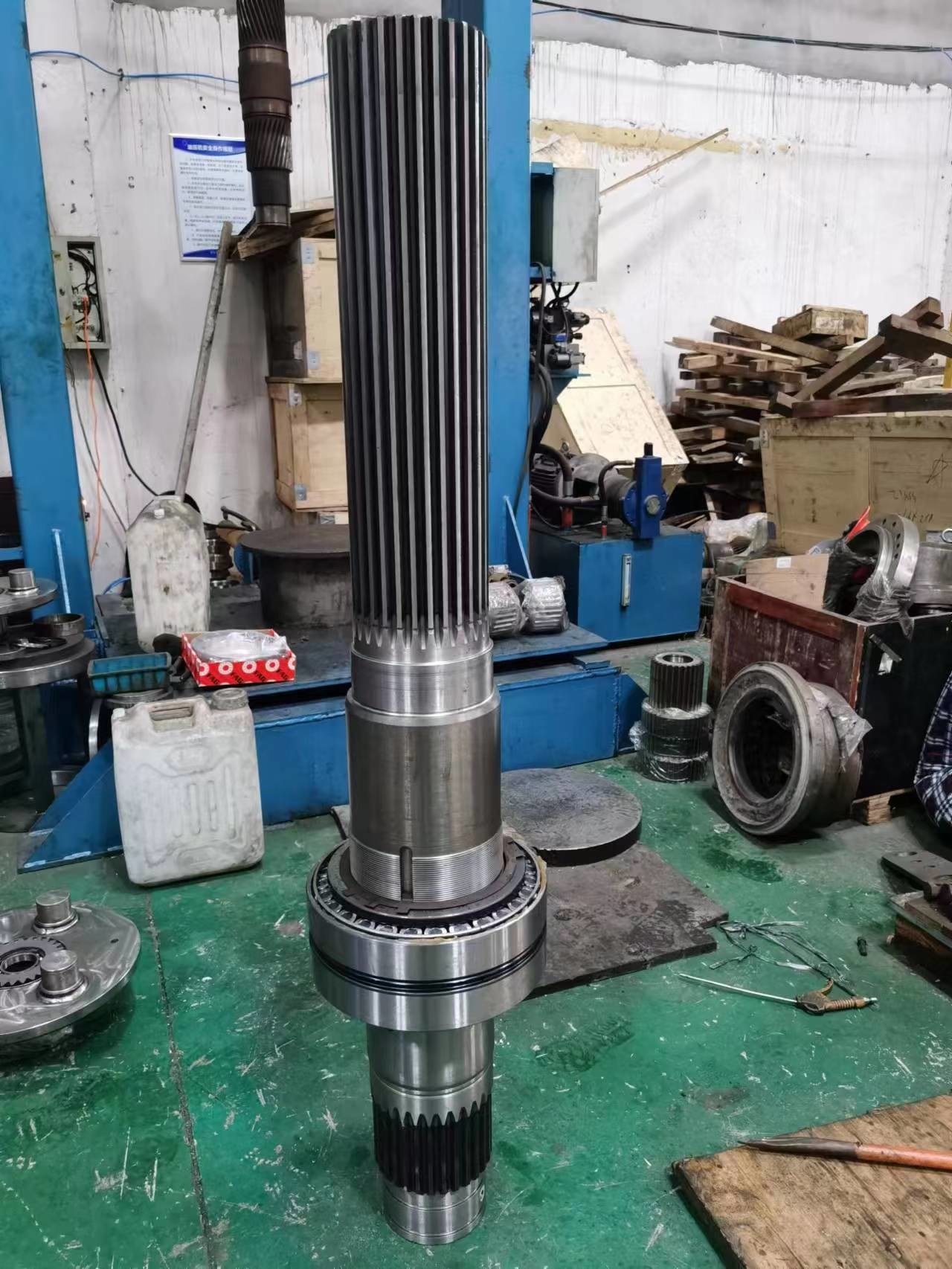

قطعات انتقال قدرت - شافت اصلی اینوولوت اسپلاین دستگاه حفاری زغال سنگ
استاندارد DIN_5480
جاگذاری جانبی ریشه تخت
اسپلاین خارجی
ماژول: 10
تعداد دندانه: 28
شعاع فیله: 1.6 میلی‌متر
قطر اصلی: 298.00
قطر فرعی: 278.00
ضخامت دندانه: 20.825
کلاس تلرانس: کلاس 5
| محصولات | شافت‌های اسپلاین مستطیلی |
| سفارشی | √ |
| نوع پروفیل دنده | اسپلاین |
| ساخت دندانه | فرز اسپلاین/سنگ زنی اسپلاین |
| سنگ زنی دندانه | √ |
| ماژول (M) | سفارشی |
| تعداد دندانه (Z) | سفارشی |
| سفارشی | 30° |
| زاویه مارپیچ (β) | 0° |
| درجه دقت دندانه | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه گریدهای کد فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
