| نوع پروفایل: | Spline در پیچ | سختی: | 50-55 HRC |
|---|---|---|---|
| قطر بیرونی: | 207.2 | گام قطر: | 200 |
| قطر جزئی: | 191.2 | قطر ریشه: | 118.98 |
| برجسته کردن: | شفت چرخ دنده پیچ در پیچ با استحکام بالا,شفت چرخ دنده پیچ در پیچ DIN 5480,شفت چرخ دنده پیچ در پیچ 30 درجه |
||

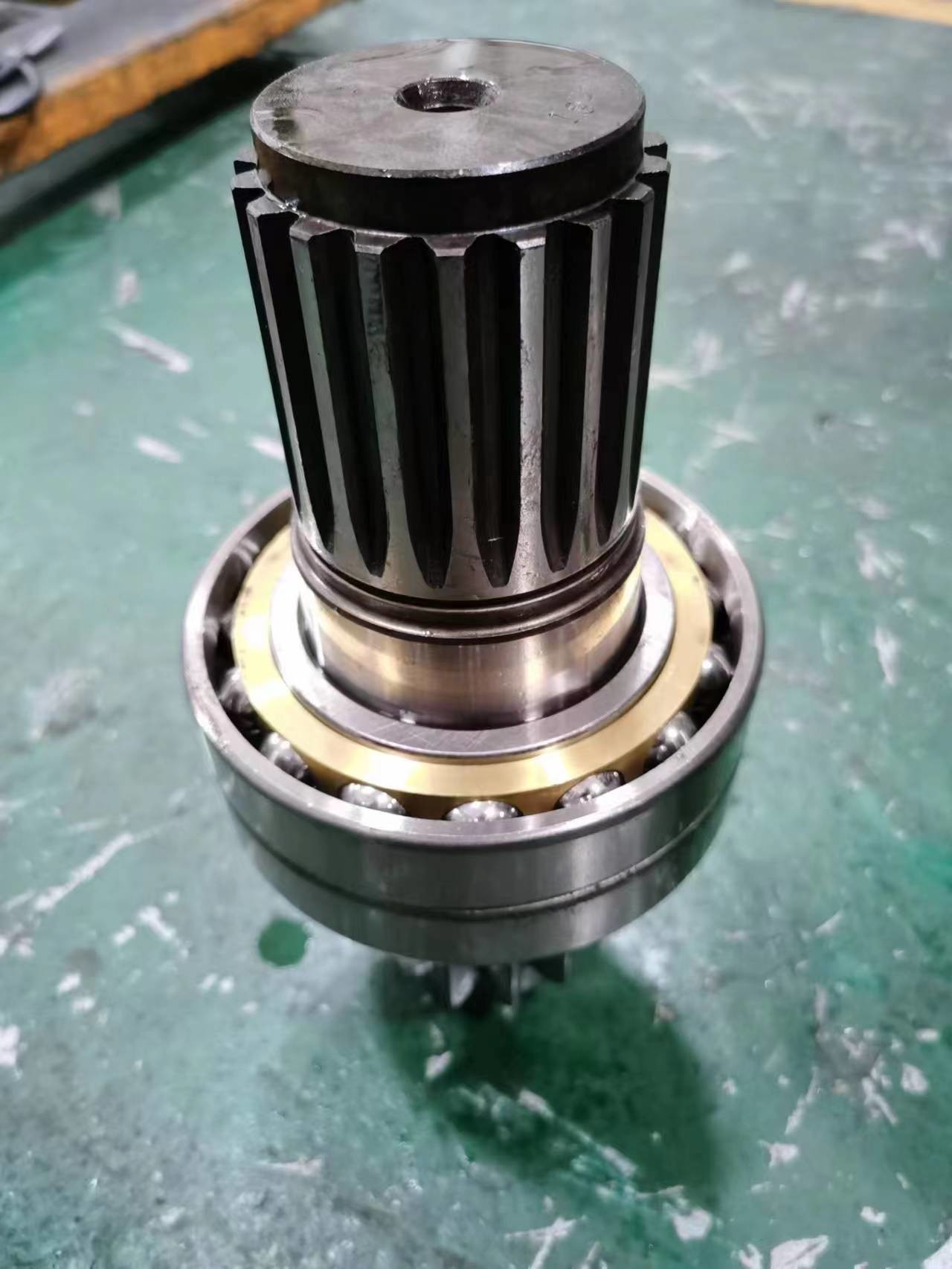

استحکام بالا برای سیستم گیر سیاره ای
افزونه: 3.6mm
دندون: 4.4mm
استاندارد: DIN 5480
تعداد دندان ها: 25
زاویه فشار: 30 درجه
1) انواع شاخه های اسپلین
الف) اسپلین کلید موازی (داخلی و خارجی)
ب) اسپلین های درونی (داخلی و خارجی)
ج) شاخه های تاج دار (داخلی و خارجی)
د) دنده سازی (داخلی و خارجی)
2) توصیف شاخه Spline
گره های اسپلین عناصر درون یک پیکربندی مکانیکی هستند که برای انتقال گشتاور طراحی شده اند.
یک شاخه اسپلین به انتقال گشتاور از طریق جفت شدن با یک سوراخ اسپلین زنانه دست می یابد،
یا سایر اشکال اجزای جفت گیری که برای جلوگیری از حرکت در جهت های بیرونی کار می کنند
خارج از مسیر خطی پیکربندی.
| محصولات | شفت اسپلین را وارد کنید |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | اسپلین |
| تولید دندانهای دنده | آسیاب کردن با اسپلین / آسیاب کردن با اسپلین |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 30° |
| زاویه هلیکس (β) | |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | شفت اسپلین را وارد کنید |
| سختی سطح | 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
