| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB22083001 |
| مقدار حداقل تعداد سفارش: | 2 قطعه |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 70 روز |
| شرایط پرداخت: | L/C، T/T، |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 42 CrMo | عرض: | 75 |
|---|---|---|---|
| ماژول: | 10 | قطر نوک: | 320 |
| درجه دقت: | درجه ISO 8-9 | حرارت درمانی: | سخت شدن القایی |
| برجسته کردن: | 10 ماژول دنده شاه ماهی,چرخ دنده های شاه ماهی با سخت شدن القایی,شفت چرخ دنده استخوانی شاه ماهی |
||
| ویژگی | مقدار |
|---|---|
| جنس | 42CrMo |
| عرض | 75 |
| ماژول | 10 |
| قطر نوک | 320 |
| درجه دقت | درجه ISO 8-9 |
| عملیات حرارتی | سخت شدن القایی |

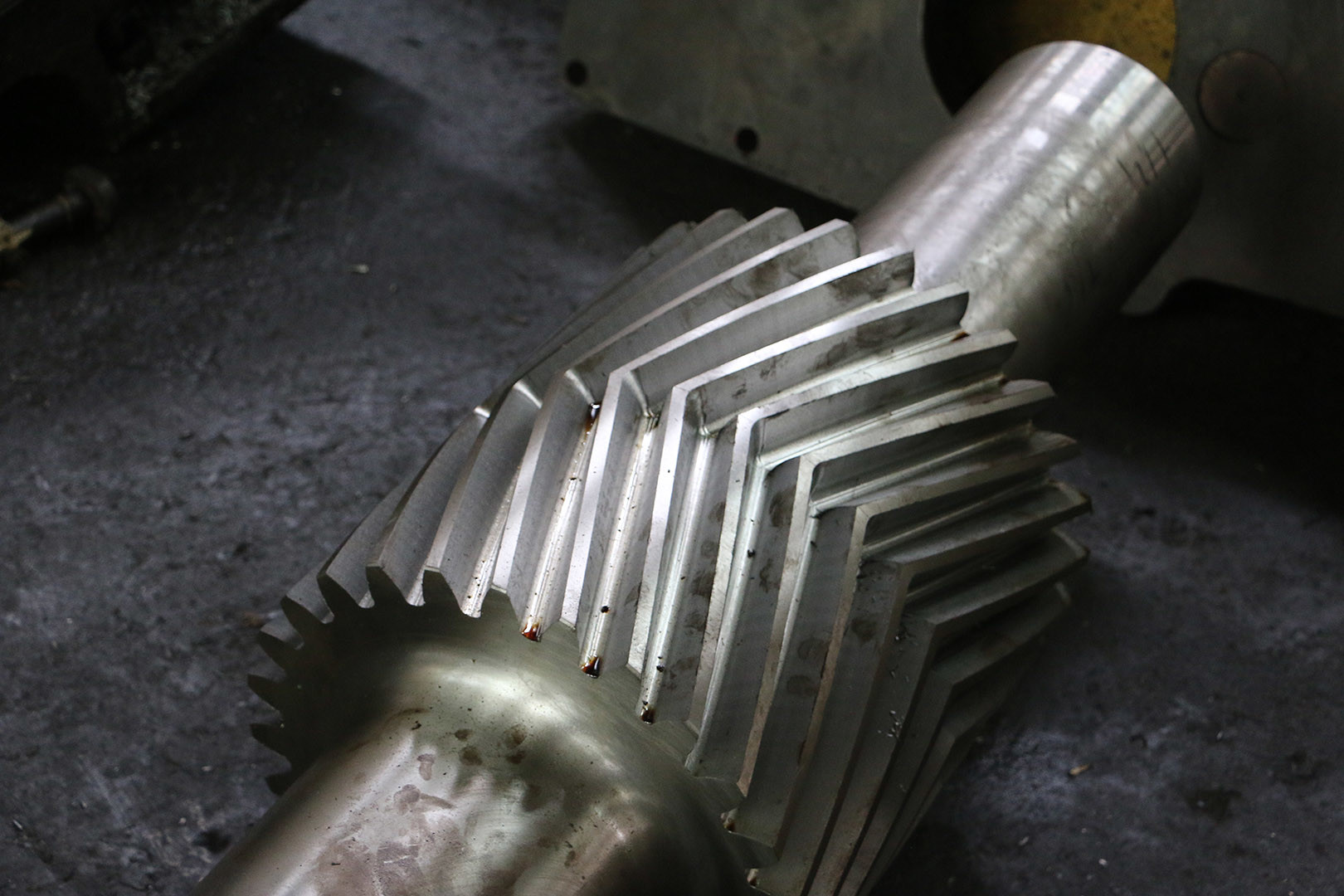

چرخ دنده های شاه ماهی به طور گسترده در ماشین آلات سنگین، مانند کارخانه های فولاد و کارخانه های سیمان استفاده می شود.
عملیات حرارتی استاندارد برای چرخ دنده های شاه ماهی، کوئنچ و تمپرینگ است. سختی 260-300 HB است. چرخ دنده پینیون می تواند تحت سخت شدن القایی با سختی حدود 45-50 HRC قرار گیرد.
فولاد 42CrMo و فولاد 40CrNiMo به طور کلی برای تولید چرخ دنده های شاه ماهی استفاده می شود.
| محصولات | چرخ دنده شاه ماهی |
|---|---|
| سفارشی ساخته شده | √ |
| نوع پروفایل چرخ دنده | شاه ماهی |
| ساخت دندانه چرخ دنده | چرخ دنده زنی |
| سنگ زنی دندانه چرخ دنده | خالی |
| ماژول (M) | 10 |
| تعداد دندانه (Z) | 30 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندانه | درجه ISO 8-9 |
| عملیات حرارتی | کوئنچ و تمپرینگ |
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
