| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS220082602 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20CrMnTi | تولید: | زمین شیب دار |
|---|---|---|---|
| سختی: | 58-62 HRC | ماژول: | 1.5 |
| شماره دندان اسپلاین: | 11 | حرارت درمانی: | سیمان |
| برجسته کردن: | شفت ورودی اسپلاین 20CrMnTi,شفت اسپلاین پیچشی 20CrMnTi,شفت ورودی اسپلاین پیچ در پیچ فولادی آلیاژی |
||

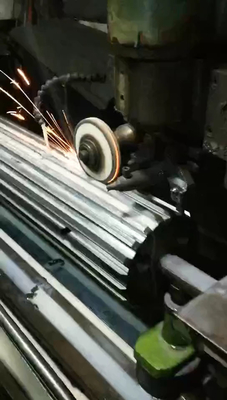

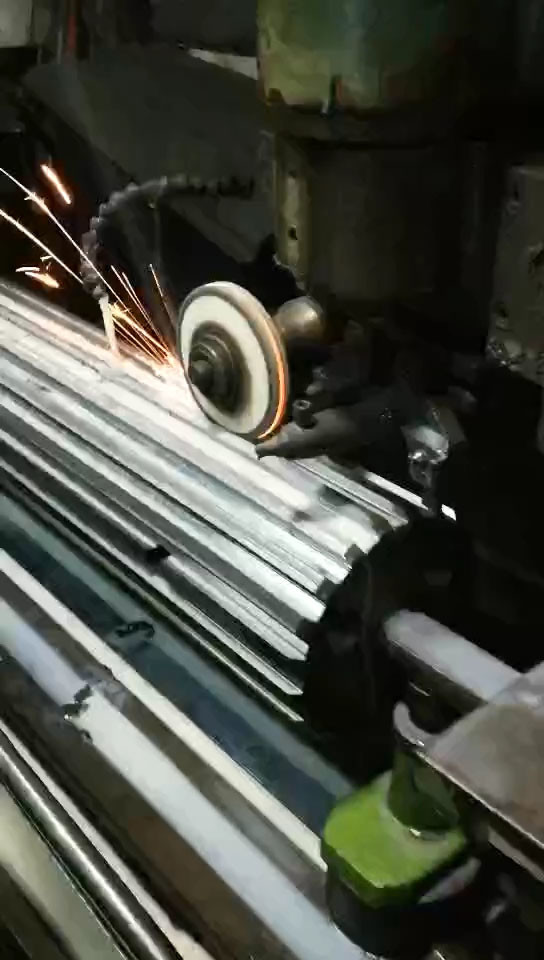

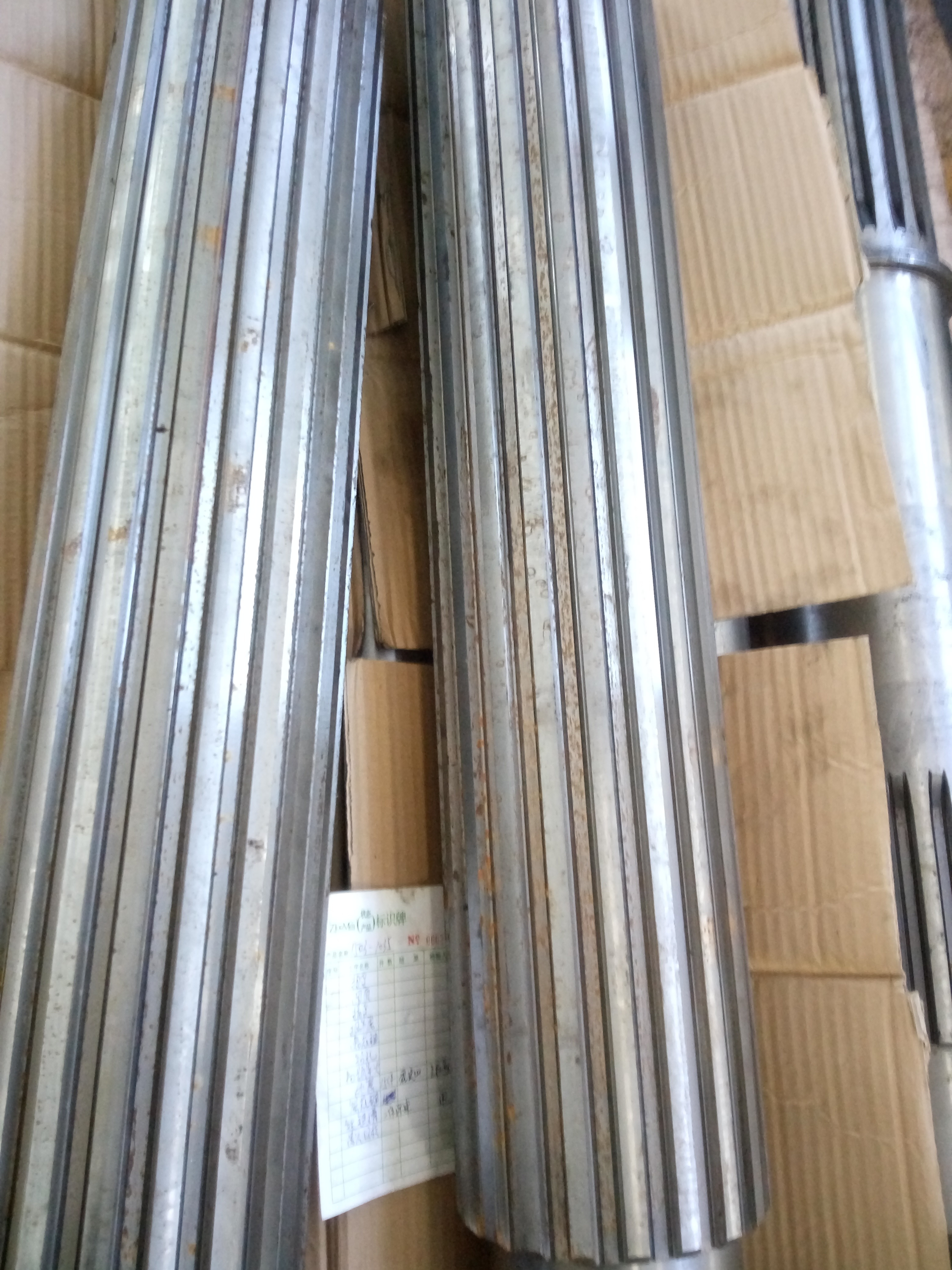

شافت ورودی اینوولوت اسپلین فولادی آلیاژی 20CrMnTi سفارشی شده با سنگ زنی
1) کاربردهای شافت اسپلین
ماشین‌آلات سنگین: شافت‌های اسپلین اغلب در خودروها، هوافضا و ماشین‌آلات راه‌سازی استفاده می‌شوند
زیرا می‌توانند سرعت چرخش بالایی را برای انتقال گشتاور تحمل کنند. برخلاف شافت‌های جایگزین مانند شافت‌های کلیدی،
شافت‌های اسپلین می‌توانند گشتاور بیشتری را به دلیل توزیع یکنواخت بار در سراسر تمام دندانه‌ها یا شیارها ارائه دهند.
2) استاندارد ساخت اسپلین
اسپلین‌ها را می‌توان مطابق با استانداردهای زیر تولید کرد
a) ANSI B92-1-1996
b) DIN 5480
c) DIN 5482
d) NF E22-141
| محصولات | شافت‌های اسپلین مستطیلی |
| سفارشی ساخته شده | √ |
| نوع پروفیل دنده | اسپلین |
| ساخت دندانه‌های دنده | فرز اسپلین/سنگ زنی اسپلین |
| سنگ زنی دندانه‌های دنده | √ |
| مدول (M) | سفارشی |
| تعداد دندانه‌ها (Z) | سفارشی |
| سفارشی | 30° |
| زاویه مارپیچ (β) | 0° |
| درجه دقت دندانه‌ها | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
