| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS22082601 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 20crnimoa | ماژول: | 4 |
|---|---|---|---|
| زاویه مارپیچ: | 18 درجه | دقت دندان: | درجه ISO 6 |
| طول: | 2000 میلی متر | زاویه فشار: | 20 درجه |
| برجسته کردن: | شفت چرخ دنده هلیکال 14 ماژول,شافت محرک زاویه راست 18 درجه,شفت چرخ دنده هلیکال زاویه راست |
||

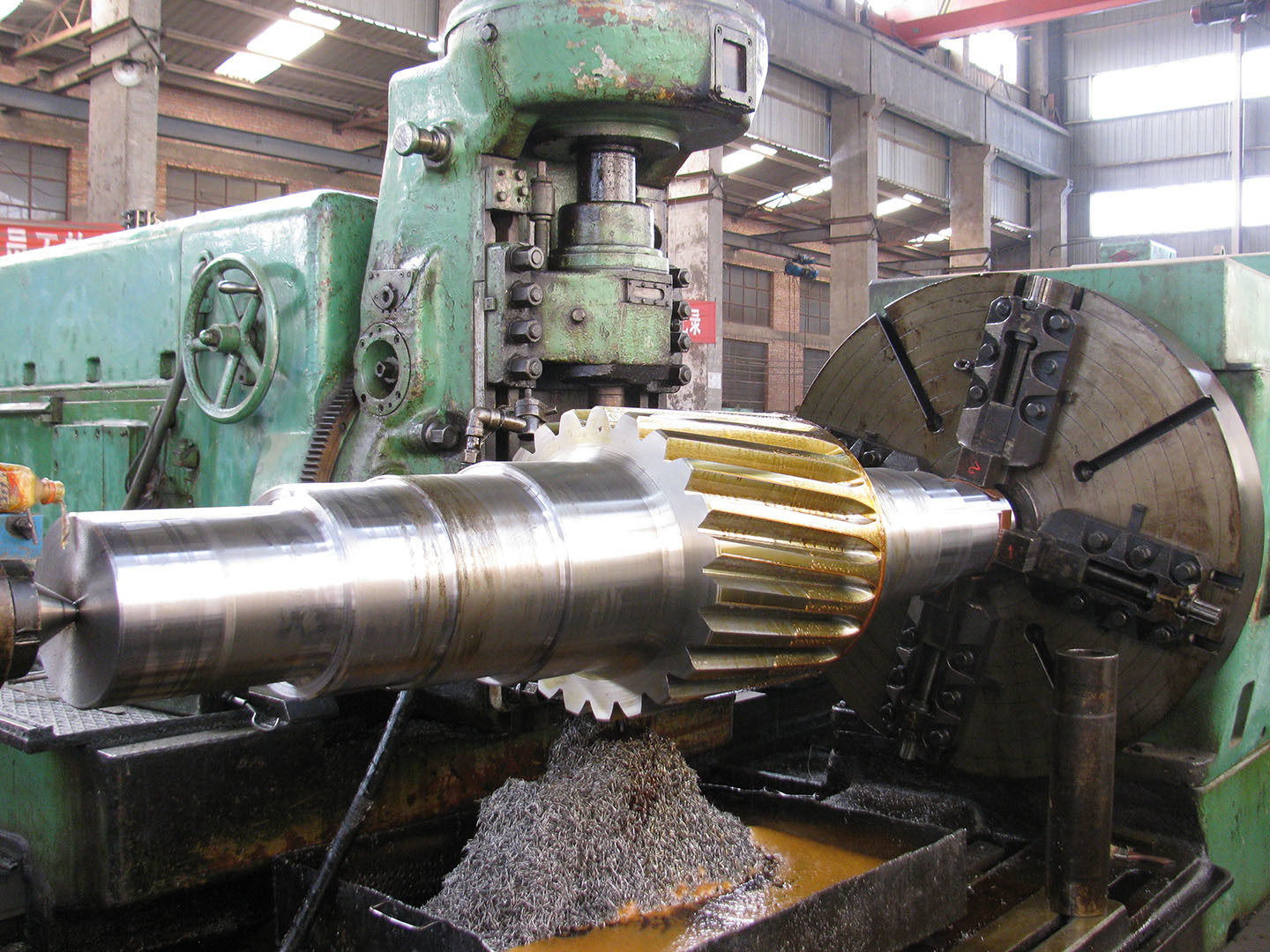

قطعات یدکی انتقال - ماژول 14 دست راست محرک اصلی شیفت چرخ دنده ای
1) ویژگی های دنده های مارپیچی
دنده های مارپیچی اغلب انتخاب پیش فرض در برنامه هایی هستند که برای دنده های اسپور مناسب هستند اما دارای گره های غیر موازی.
آنها همچنین در کاربردهایی که نیاز به سرعت بالا یا بارگذاری بالا دارند استفاده می شوند.
صرف نظر از بار و سرعت، آنها به طور کلی عملکرد صاف تر و آرام تر از چرخ چرخ را فراهم می کنند.
علاوه بر حرکت آسان تر، توانایی سرعت بالاتر و کم تر صدا، یک مزیت دیگر
که دنده های مارپیچی فراهم کردن بیش از چرخ دنده ها توانایی استفاده از آنها با میله های موازی یا غیر موازی (مقابل) است.
دنده های مارپیچی با گره های موازی نیاز به همان زاویه مارپیچ دارند، اما دست های مخالف (به عنوان مثال دندان های راست دست در مقابل دندان های چپ دست).
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 14 |
| تعداد دندان ها (Z) | 17 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 18° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
