| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS22082502 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 18Crnimo7 | ماژول: | 16 |
|---|---|---|---|
| زاویه مارپیچ: | 22 درجه | دقت: | درجه ISO 8 |
| قطر نوک: | 410 | زاویه فشار: | 20 درجه |
| برجسته کردن: | شفت اصلی گیربکس مستقیم,شفت اصلی جعبه دنده AISI 4140,شفت اصلی انتقال AISI 4140 |
||

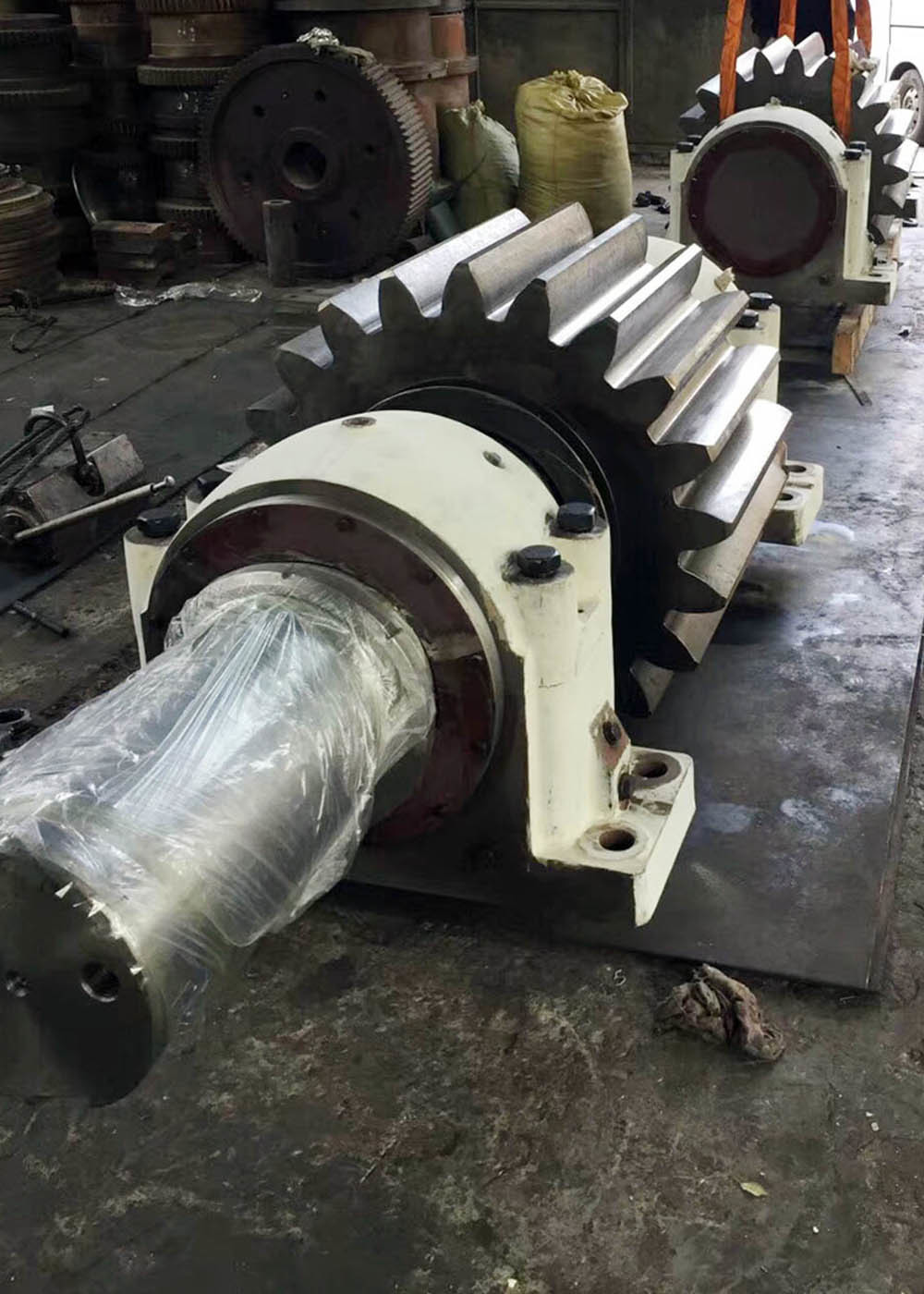

قطعه یدکی انتقال فولاد AISI 4140 شفت محرک دنده ای مستقیم
1) شرح شفت دنده
شفتهای دنده چرخش را فراهم می کنند که به یک چرخ دنده اجازه می دهد با چرخ دنده دیگری درگیر شود و آن را بچرخاند و حاوی دندانه های چرخ دنده است درون شفت یکپارچه شده است.
یک شفت دنده با پروفیل های دنده در هر انتها، شفت های دنده متقاطع نامیده می شوند.
2) تفاوت بین چرخ دنده ها و شفت ها
در چرخ دنده ها، دندانه های شفت محرک می توانند داخلی یا خارجی قرار گیرند.
درگیری چرخ دنده ها نیز فقط از یک دندانه در یک زمان استفاده می کند، نه همه آنها به طور همزمان مانند مورد شیارها.
یک شفت شیاردار می تواند با شیارهای مربعی یا مثلثی ارائه شود، در حالی که دندانه های یک چرخ دنده می توانند منحنی داشته باشند.
| محصولات | شفت دنده مارپیچ چپ |
| سفارشی | √ |
| نوع پروفیل دنده | چرخ دنده استوانه ای |
| چرخ دندهدندانه هاساخت | سنگ زنی دنده |
| سنگ زنی دندانه های چرخ دنده | √ |
| ماژول (M) | 16 |
| تعداد دندانه ها (Z) | 22 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 22° |
| درجه دقت | درجه ISO 8 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 45-50 HRC |
| مقایسه درجه بندی کدهای فولادی | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
