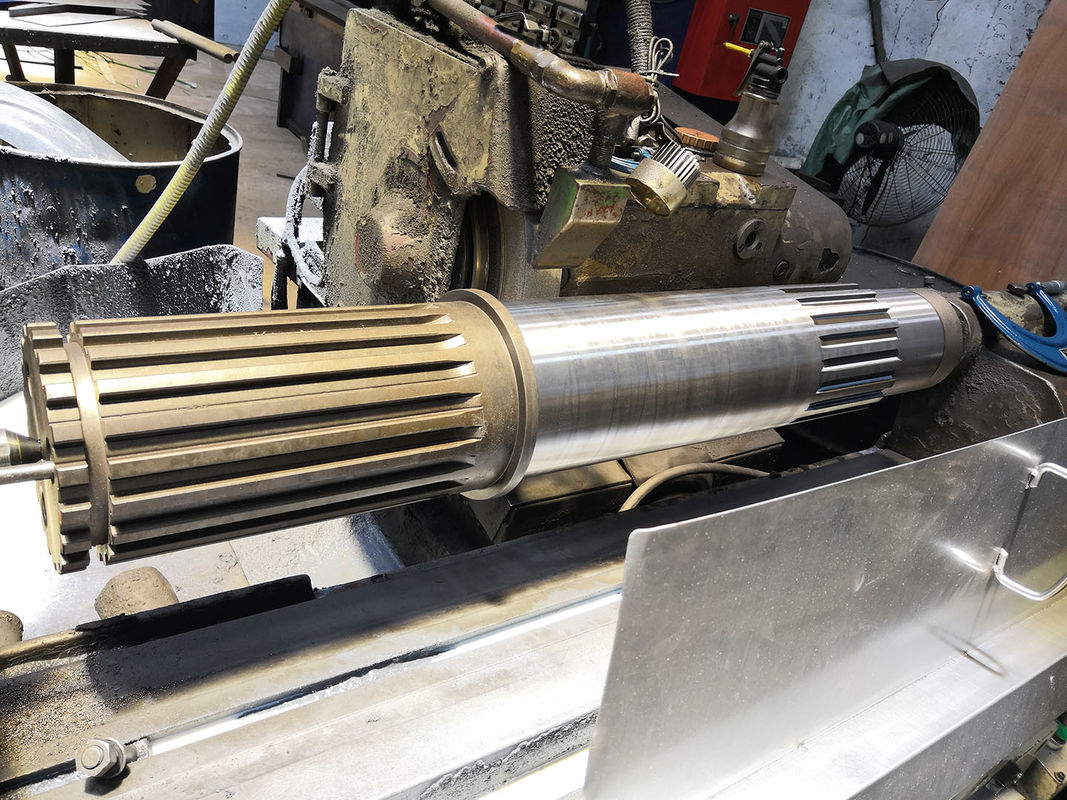

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن
  • شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن
  • شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن

محل منبع چین
نام تجاری YIZGEAR
شماره مدل SS220080601
جزئیات محصول
مادی:
20xhm
عملیات حرارتی:
کربوهلینگ
نوع اسپلاین:
پیچ و خم موازی
عرض:
10 میلی متر
قطر نوک:
150 میلی متر
قطر جزئی:
137 میلی متر
برجسته کردن:

شفت چرخ دنده مستقیم 20Cr2Ni4

,

شفت چرخ دنده مستقیم کربوریزه کننده

,

شفت چرخ دنده Spline 20Cr2Ni4

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
5 تکه
قیمت
$300.0/Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
55 روز
شرایط پرداخت
L/C، T/T، Western Union، D/P
قابلیت ارائه
1000 عدد در ماه
توضیح محصول

شافت اسپلاین موازی فولادی 20XHM 20Cr2Ni4 سفارشی

1) شرح شافت اسپلاین

اسپلاین‌ها برجستگی‌هایی روی دندانه‌هایی هستند که روی یک شافت درایو بریده شده‌اند و با شیارهایی در یک قطعه جفت می‌شوند و گشتاور را به آن منتقل می‌کنند.

حفظ مطابقت زاویه‌ای بین آنها و می‌تواند در بسیاری از انتقال‌های مکانیکی استفاده شود

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 0

2)  کاربردهای شافت اسپلاین

شافت اسپلاین برای طیف گسترده‌ای از صنایع استفاده می‌شود.

موارد استفاده معمول عبارتند از واحدهای فرمان سنگین برای وسایل نقلیه تجاری و خاکبرداری.

همچنین به طور گسترده در وینچ‌های تجاری، ترمزهای برقی، وسایل نقلیه کلاسیک و بسیاری از صنایع دیگر استفاده می‌شود که

به یک سیستم درایو مثبت نیاز دارند.

محصولات شافت‌های اسپلاین مستطیلی
سفارشی ساخته شده √
نوع پروفایل دنده اسپلاین
ساخت دندانه‌های دنده فرز اسپلاین / سنگ زنی اسپلاین
سنگ زنی دندانه‌های دنده √
ماژول (M) سفارشی
تعداد دندانه‌ها (Z) سفارشی
زاویه فشار (α) 30°
زاویه مارپیچ (β)
درجه دقت دندانه‌ها درجه ISO 6-7
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62 HRC



مقایسه درجه‌بندی کدهای فولادی
چین/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 1

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 2شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 3شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 4

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 5شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 6شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 7

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 8

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 9شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 10شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 11شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 12

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 13

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 14شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 15شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 16

شفت چرخ دنده 20Cr2Ni4 10 میلی متری پهن 17
