| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220805003 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 17CrNiMo6 | گام صدا: | 37.699 |
|---|---|---|---|
| زاویه مارپیچ: | 23 درجه | درجه کیفی: | درجه ISO 6 |
| عرض دندان: | 120 میلی متر | زاویه فشار: | 20 درجه |
| برجسته کردن: | شفت دنده انتقال محرک اصلی,شفت دنده اصلی فولادی 17CrNiMo6,شفت دنده انتقال 12 ماژول |
||

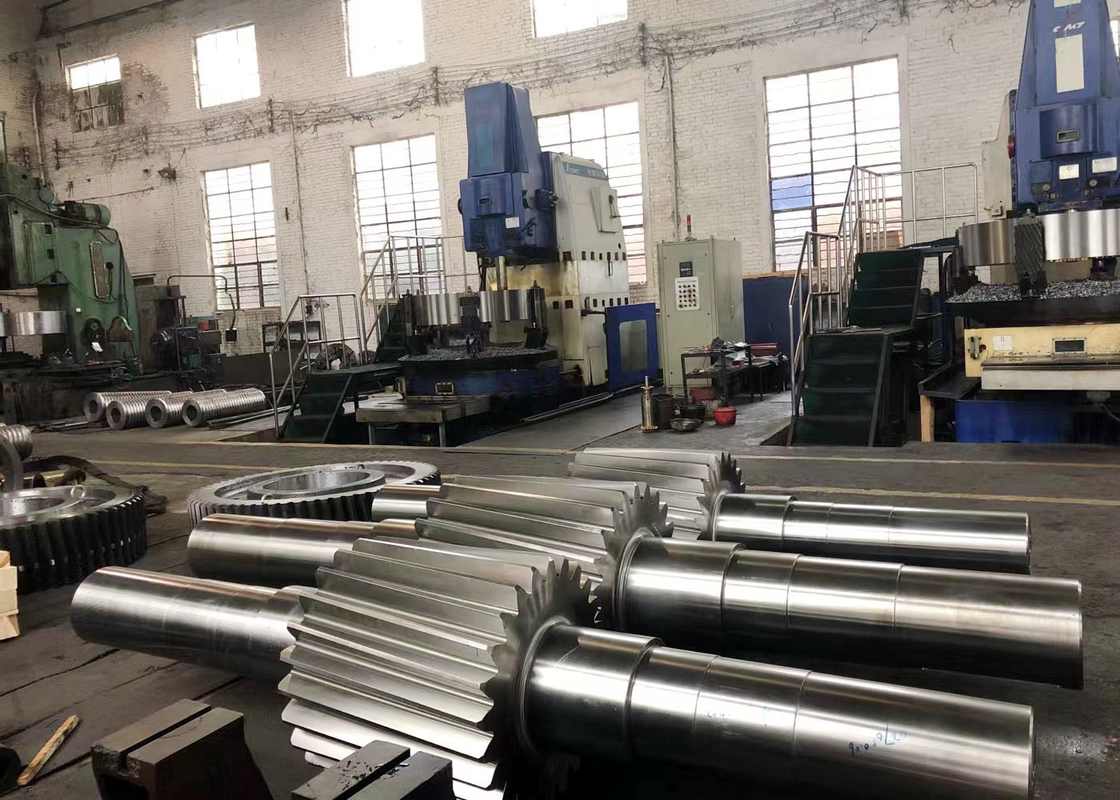

قطعات یدکی انتقال - 17CrNiMo6 فولاد محرک اصلی شیفت چرخ چرخ دار
1) ویژگی های شیفت چرخ دنده های مارپیچی
دنده هایی که با نیروی فشار در جهت محوری کار می کنند.
2) داده های فنی پایه ی دنده های مارپیچی
a) ماژول ((m): ماژول واحد اندازه ای است که نشان می دهد یک ابزار چقدر بزرگ یا کوچک است.
ب) تعداد دندان ها ((z): تعداد دندان های دنده
ج) قطر مرجع: قطر مرجع ((د) = m×z
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | 23 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 30° |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
