| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220806001 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $35.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| Brand: | OEM | Tip Diameter: | 78mm |
|---|---|---|---|
| Teeth Width: | 32mm | Heat Treatment: | Cement |
| Teeth Profile: | Helical | Length: | 450mm |
| برجسته کردن: | شفت چرخ دنده پینیون 4.5 ماژول,شفت چرخ دنده پینیون هلیکال دست چپ,شفت چرخ دنده پینیون حلزونی 4.5 ماژول |
||

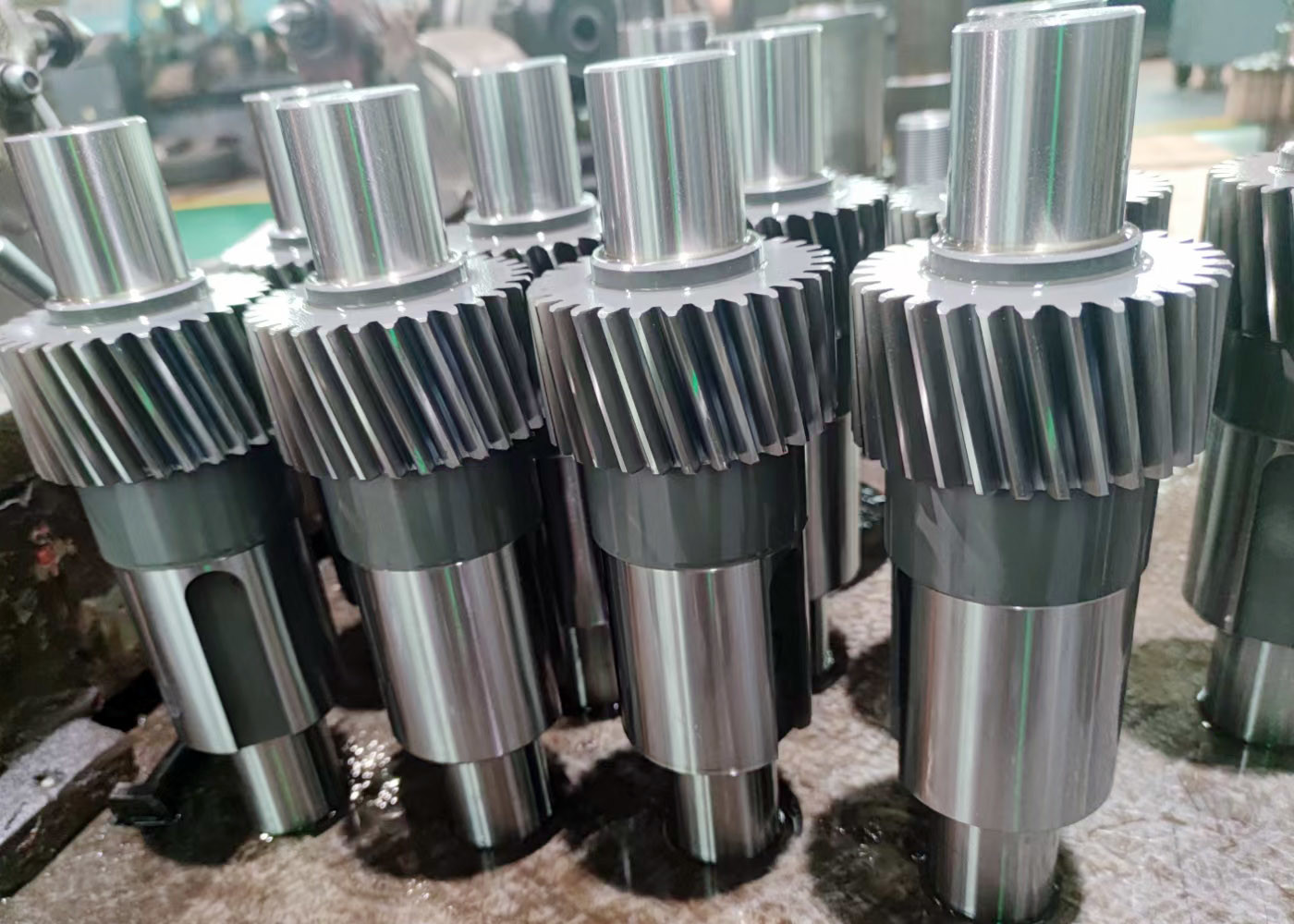

4.5 ماژول دست چپ چرخ دنده های مارپیچی قطعات معدنی انتقال گجت
1) توصیف شیفت دنده های مارپیچی
شفت گیر هلیسیال یک قطعات انتقال شفت با گیر مارپیچی است.
دندانهای چرخ دنده ها در جهت محور چرخ دنده ها پیچیده شده اند.
2) ویژگی های شیفت چرخ دنده های مارپیچی
کم صدا و بیشتر می تواند مقاومت بیشتر در مقایسه با یک چرخ چرخدار
نيروهاي فشار در جهت محوري داشته باشيد
| محصولات | شفت چرخ دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | فرش چرخ دنده/شکل دادن چرخ دنده/شکل دادن چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 4.5 |
| تعداد دندان ها (Z) | 17 |
| زاویه فشار (α) | 15° |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
