| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GS220805002 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $850.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، D/P، Western Union، T/T |
| قابلیت ارائه: | 300 عدد در ماه |
| مواد: | 17CrNiMo6 | ماژول: | 16 |
|---|---|---|---|
| گام صدا: | 50.265 میلی متر | خشونت: | RA0.8 ~ RA 1.6 |
| مسیر: | دست چپ | عرض دندان: | 110 میلی متر |
| برجسته کردن: | شفت پینیون حلزونی چرخ دنده,شفت خروجی گیربکس فولادی 17CrNiMo6,شفت پینیون حلزونی فولادی 17CrNiMo6 |
||

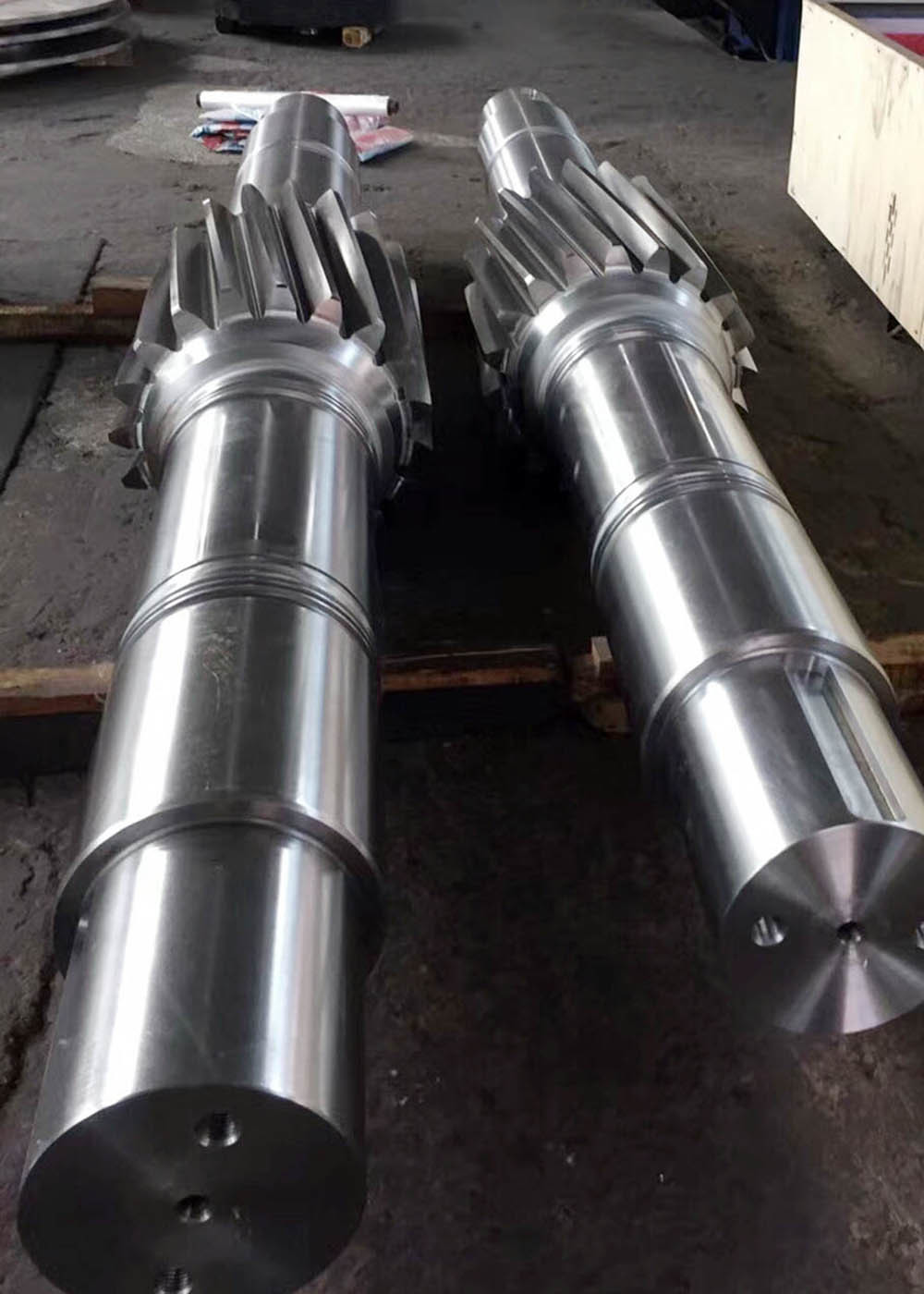

شفت دنده گشایش چرخ دنده گشایش چرخ دنده 17CrNiMo6 فولاد
1) توصیف تجهیزات مارپیچی
دنده های مارپیچی یک دنده به شکل استوانه ای با دندانهای مارپیچی است.
2) جهت چرخ چرخ دار
دست راست و دست چپ
3) ویژگی های دنده های مارپیچی
دنده های مارپیچی می توانند بار بیشتری را تحمل کنند تا دنده های اسپور.
نیروی محوری فشار ناشی از شکل هلیکس
| محصولات | شفت دنده های مارپیچی دست چپ |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تجهیزاتدندان هاتولیدات | خرد کردن دنده ها |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 16 |
| تعداد دندان ها (Z) | 17 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 25° |
| درجه دقت | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA | 4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
