| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB220803001 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $3000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 82 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 220 مجموعه / ماه |
| ماژول: | 32 | سختی: | 260-280 HB |
|---|---|---|---|
| برند: | OEM | قطر نوک: | 4500 |
| عرض: | 120 میلی متر | مواد: | 40CrNiMoA |
| برجسته کردن: | چرخ دنده های شاه ماهی 40CrNiMo,چرخ دنده دو مارپیچی نوع V,چرخ دنده های استخوان ماهی 32 ماژول |
||
1) ویژگی های ابزار هیرینگبون
a) مناسب برای کاربردهای سنگین.
ب) دنده های هیرنگبون از تعادل نیروهای درون گرا فشار.
ج) سخت برای تولید، نمی تواند با ماشین آلات ساده چرخ دنده برش داده شود.
2) توصیف ابزار هیرینگبون

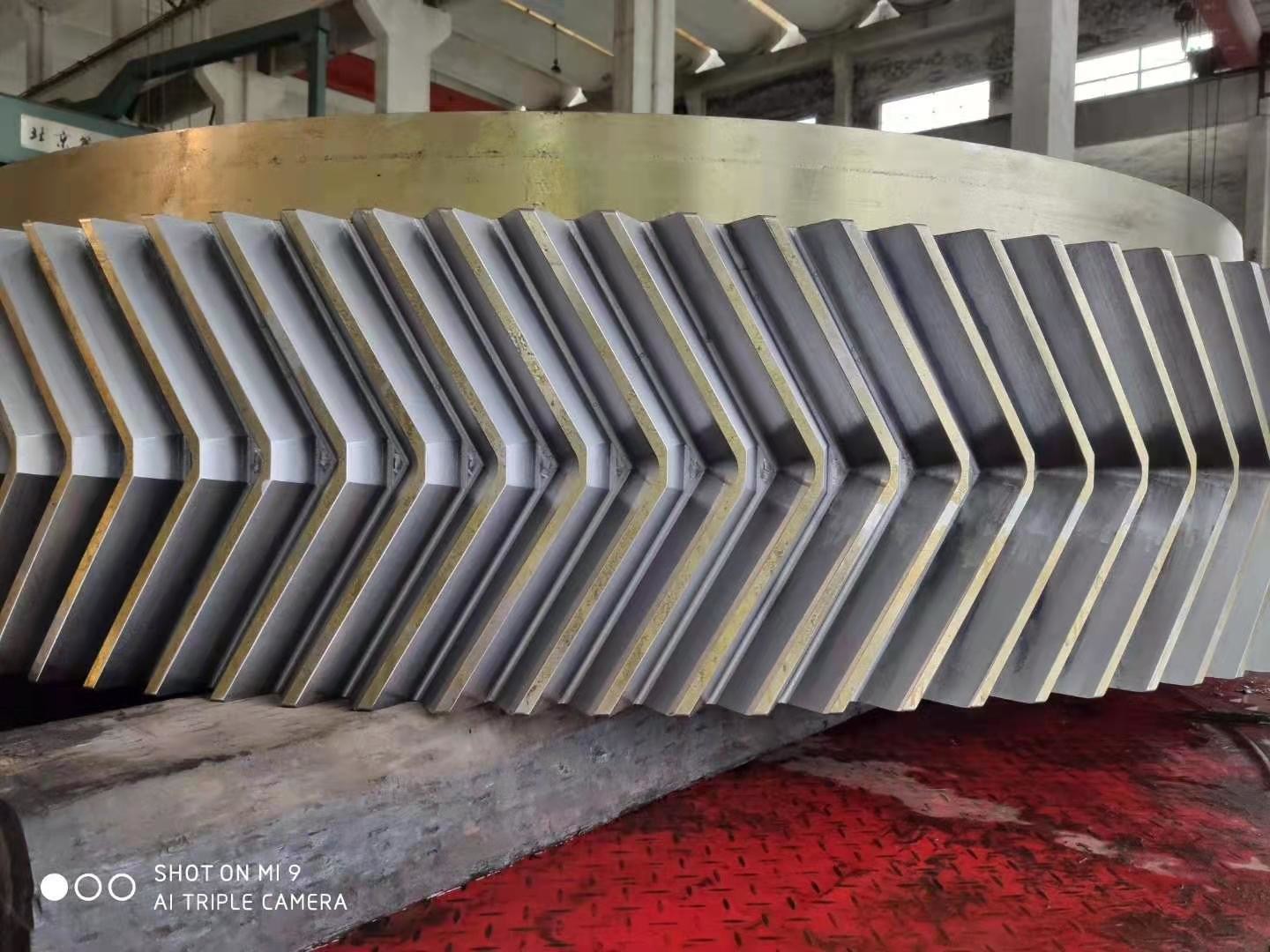

اين ابزار بزرگ با استخوان شيرينگ از فولادي 40CrNiMoA ساخته شده بود
درمان گرمی خنک کننده و سخت کننده مواد
ماشینکاری - چرخش
فرآوری دندانهای دنده
| محصولات | مجموعه دنده های هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 32 |
| تعداد دندان ها (Z) | 102 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 25° |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | سفت شدن با استند |
| سختی سطح | 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
