| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | DB220804001 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 عدد در ماه |
| برند: | OEM | گام صدا: | 3.819 |
|---|---|---|---|
| لنت: | 2200 میلی متر | مسیر: | دست چپ و راست |
| خشونت: | Ra 0.8 ~ Ra 1.6 | زاویه مارپیچ: | 25 درجه |
| برجسته کردن: | شفت مارپیچ دوگانه 12 ماژول,40CrNiMoA استیل شفت مارپیچی دوتایی,شفت مارپیچ دوبل OEM |
||

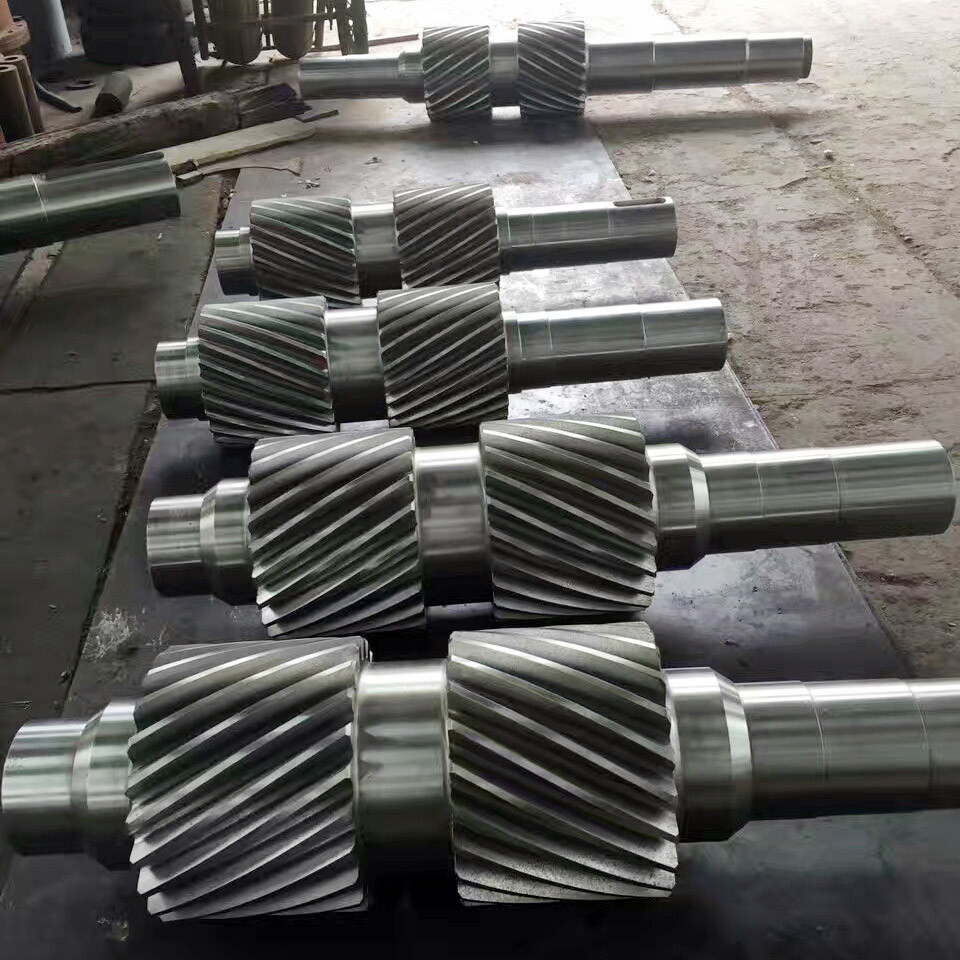

12 ماژول 40CrNiMoA فولادی با دو محور
1) توصیف دنده های دو سرکه ای
صورت کل دو چرخ چرخ دار دو نصف مساوی است که هر دو با همان زاویه هلیکس اما با دست های مخالف ساخته شده است.
فشار محوری در مقابل یکدیگر است، نیروهای موجود در دنده و به پرتگاه منتقل نمی شوند.
2) ویژگی دنده های هلیکال دوگانه
شکل های دو چرخ چرخ دنده ای می توانند نیروهای قوای ذاتی را متعادل کنند.
قابلیت بارگذاری بالا و انتقال ثابت سودمند است.
3) کاربردهای دنده های دو سرکه ای
دنده های هلیکال دوگانه به طور گسترده ای برای انتقال قدرت در توربین گاز، ژنراتورها، موتور اصلی، پمپ،
فن و کمپرسور در کشتی های دریایی و ماشین آلات ساختمانی.
| محصولات | دو چرخ چرخ دار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | بازيگر ها |
| خرد کردن دندان ها | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | 25 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 15° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
