| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | DB220804004 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 عدد در ماه |
| ماژول: | 28 | نمایه دنده: | چرخ دنده دو مارپیچ |
|---|---|---|---|
| سختی: | 260-300 HB | فرایند ساخت: | فرز دنده |
| درجه دقت: | ISO 6-7 | مسیر: | دست چپ و راست |
| برجسته کردن: | شفت چرخ دنده مارپیچ دوبل شاه ماهی,شفت چرخ دنده 28 ماژول هرینگبون,چرخ دنده مارپیچ 28 ماژول هرینگبون |
||

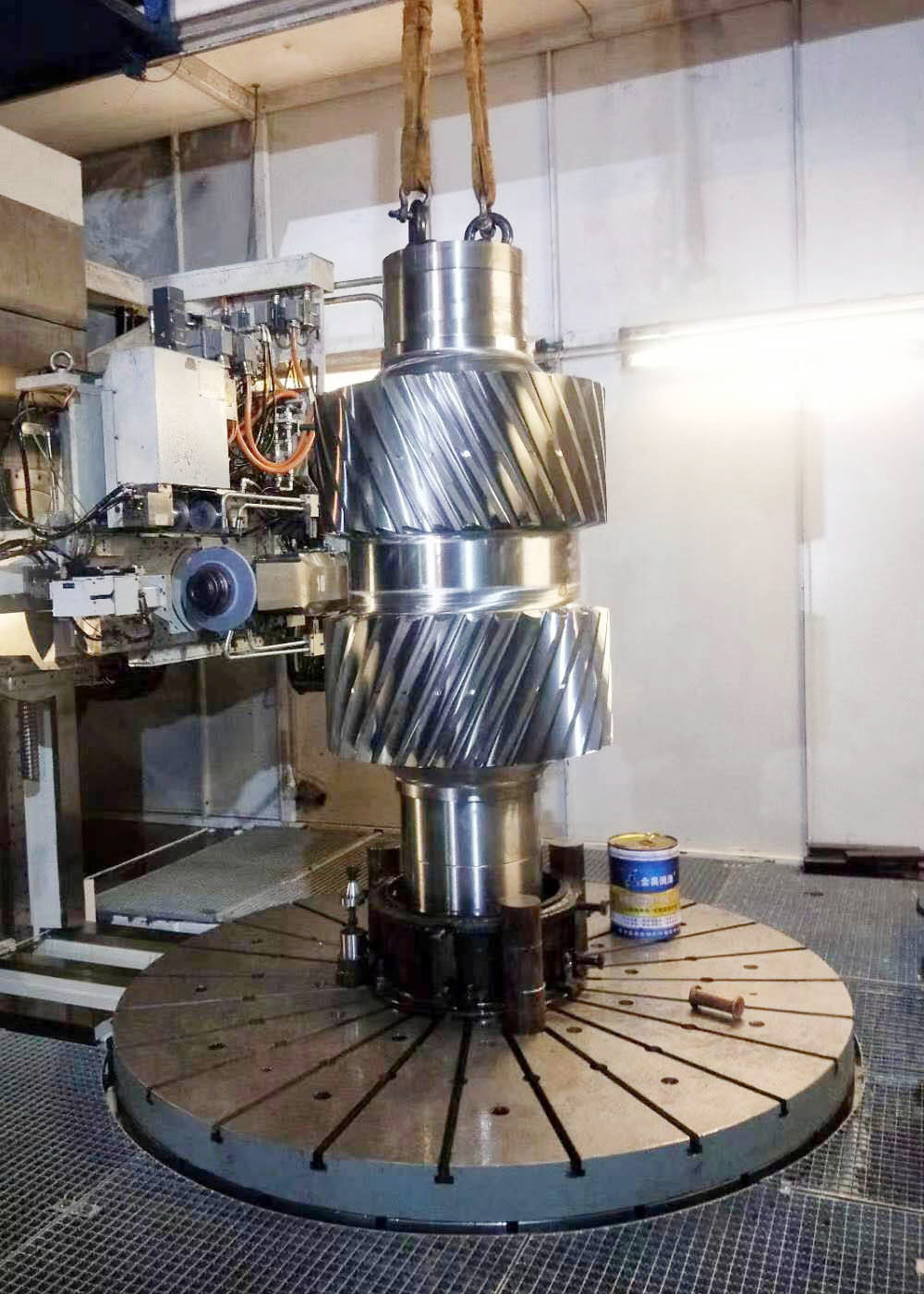

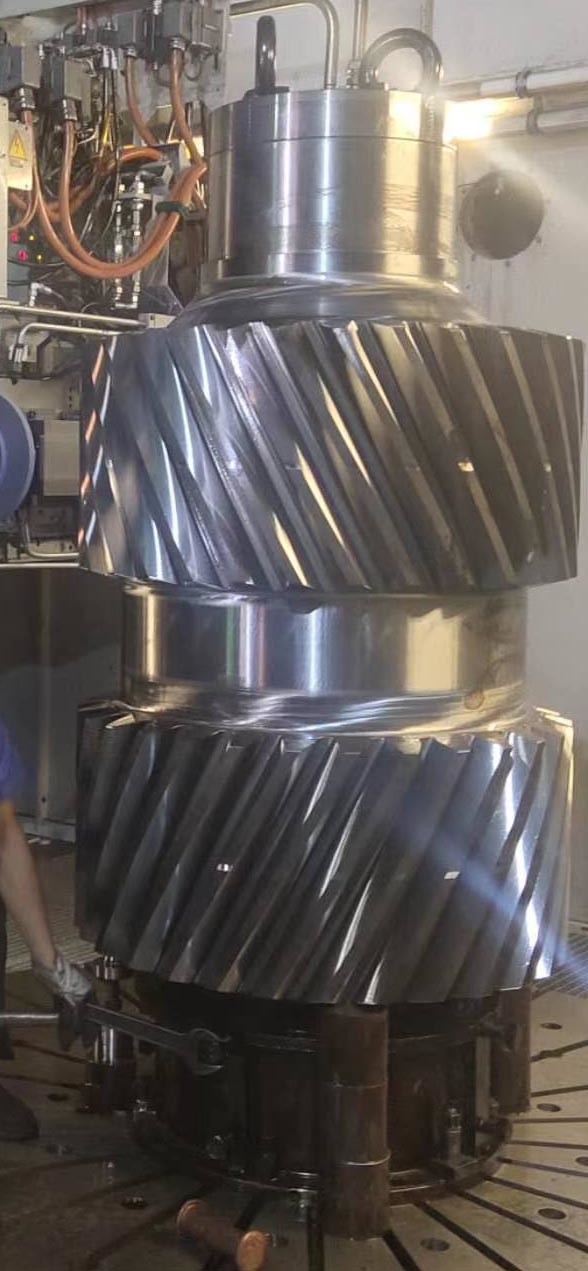

28 ماژول چرخ دنده های خرد کننده
1) توصیف ابزار دو مارپیچی
دنده های هلیکلی دوگانه یک نوع خاص از دنده های هلیکلی هستند.
دندانها به طور منحنی به محور دنده پیچیده شده اند و هم دست چپ و هم دست راست دارای دندانهای مارپیچی هستند.
2) ویژگی های دنده های دو مارپیچی
شکل دو سرکه ای باعث تعادل فشار ذاتی می شود.
مجموعه دنده ها باید زاویه هلیکس یکسان داشته باشند.
2) کاربردهای ابزار دو سرکه ای
صنعت توليد سنگين نياز به از بين بردن فشار منجمد است.
| محصولات | دو چرخ چرخ دار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل | دنده های استوایی |
| تولیدات | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | طبق دستور ساخته شده |
| تعداد دندان ها (Z) | 97 |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | 13° |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 260 تا 300HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
