| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| زاویه فشار: | 20 درجه | Steel Type: | Forging Steel |
|---|---|---|---|
| دقت: | ISO 6 | اندازه: | سفارشی |
| Manufacturing Process: | Gear Teeth Grinding | سختی هسته: | 220-280 HB |
| برجسته کردن: | چرخ دنده های چرخ دنده های سنگین کامیون,دنده های اسپیرال بیول هوافضا,دنده های چرخ دار بسیار دقیق,Aerospace Spiral Bevel Gears,Highly Accurate Spiral Bevel Gears |
||

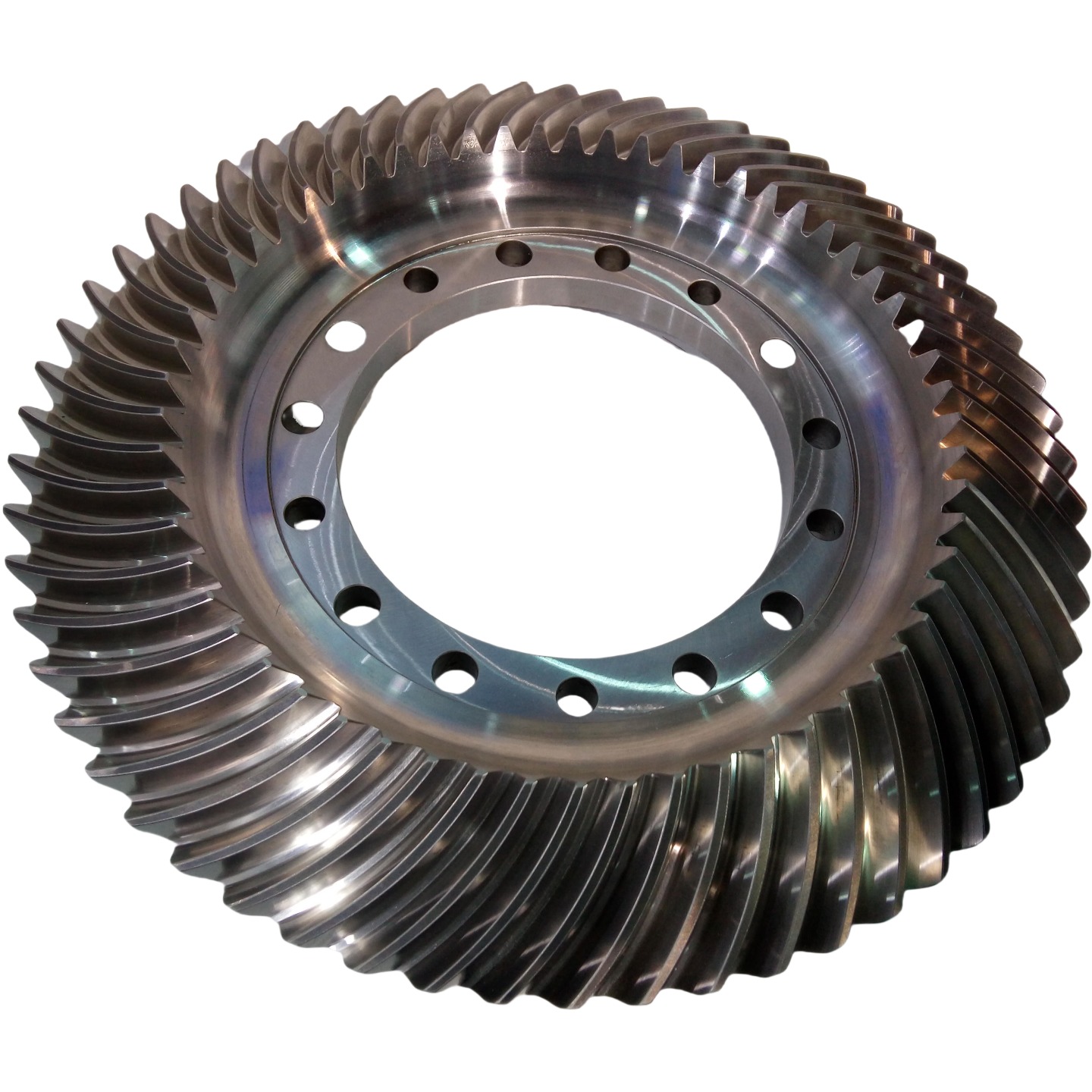

1) توصیف دستگاه چرخ دار
دنده های بیول که با فرش یا آسیاب CNC پردازش می شوند و سطح دندان ها دارای سطوح منحنی فضایی هستند.
2) ویژگی های چرخ چرخدار مارپیچی
الف) نیاز به تجهیزات خاص برای پردازش، و دقت سطح دندان می تواند به سطح میکرومتر برسد.
ب) خطاهای نصب را می توان از طریق فرآیند اصلاح جبران کرد.
3) اصول کار چرخ چرخدار
منحنی سطح دندان با مسیر شبکه مطابقت دارد و خطر تماس لبه را کاهش می دهد.
4) استفاده از چرخ چرخدار
موتورهای هوافضا، دیفرانسیل کامیون های سنگین
| محصولات | دنده های چرخ دار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | گلیسون |
| تولیدات | آسیاب چرخ آلات و آسیاب دندان آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | آداب |
| زاویه سرب | آداب |
| درجه دقت | درجه ایزو 6 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
جعل ماشینکاری برش
بازرسی آسیاب گرما
