Steel Type: | Forging Steel | Manufacture Type: | Gear Milling |
---|---|---|---|
Tooth Profile: | Spiral | Spiral Angle: | 20° |
Material: | Steel | Method: | Gear Grinding |
برجسته کردن: | طول عمر چرخ چرخ دار,عمر طولانی چرخ دنده های مارپیچی,توزیع استرس تماس چرخ چرخ دار,Long Service Life Spiral Bevel Gears,Contact Stress Distribution Spiral Bevel Gears |

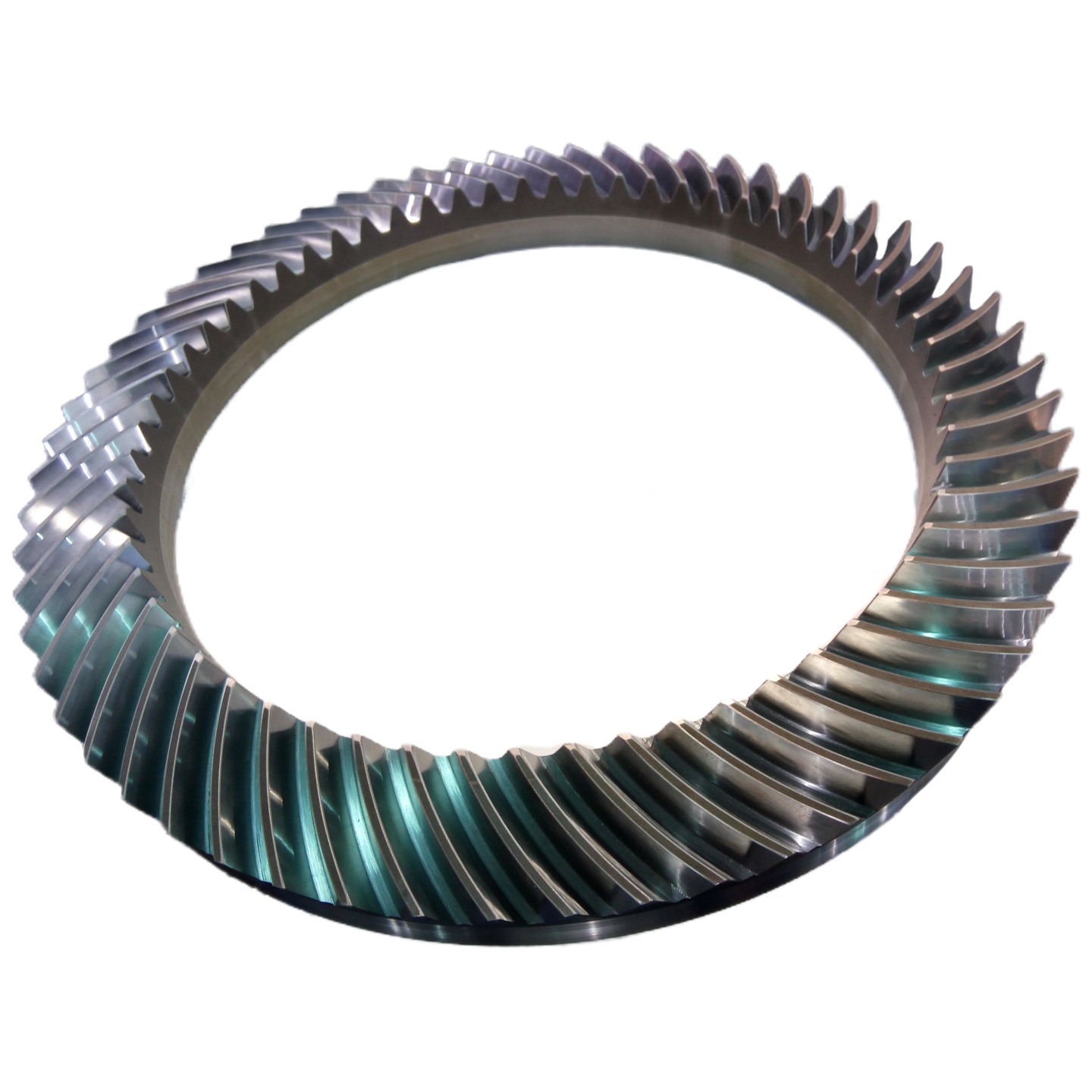

1) شرح دنده پینیون مارپیچی
دنده های پینیون مارپیچی، دنده های مخروطی با خطوط دندانه به شکل منحنی مارپیچ هستند.
که برای انتقال نیرو بین شفت های متقاطع استفاده می شوند.
2) ویژگی های دنده پینیون مارپیچی
الف) طراحی دندانه های مارپیچی، نسبت تماس را افزایش می دهد و در نتیجه انتقال نرم تری را به ارمغان می آورد.
ب) توزیع تنش تماس سطح دندانه بهینه شده، عمر مفید را افزایش می دهد.
ج) آنها می توانند در برابر سرعت های چرخشی و ظرفیت بار بالاتر مقاومت کنند.
3) اصل کار دنده پینیون مارپیچی
از طریق درگیری تدریجی پروفیل دندانه مارپیچی، ضربه و لرزش کاهش می یابد.
که امکان انتقال مداوم نیرو را فراهم می کند.
4) کاربرد دنده پینیون مارپیچی
ابزار ماشین آلات با دقت بالا، درایوهای مشترک ربات های صنعتی.
محصولات | دنده های پینیون مارپیچی |
سفارشی ساخته شده | √ |
نوع پروفیل دنده | Gleason |
ساخت | فرز دنده و سنگ زنی دندانه دنده |
سنگ زنی دندانه | √ |
ماژول (M) | سفارشی |
تعداد دندانه (Z) | سفارشی |
زاویه فشار (α) | سفارشی |
زاویه سرب | سفارشی |
درجه دقت | ISO 6 Grade |
عملیات حرارتی | کربوریزاسیون |
سختی سطح | 58-62HRC |
مقایسه درجه های کد فولاد | |||||
CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
فورجینگ ماشینکاری برش
عملیات حرارتی سنگ زنی بازرسی
