| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| مقدار حداقل تعداد سفارش: | 200 ست |
| قیمت: | 300＄ |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | ۶۰ روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| روش ساخت: | ماشینکاری/شکل دهی دنده | تولید: | شکل گیری دنده |
|---|---|---|---|
| شکل: | استوانه ای | زاویه فشار: | 20 درجه |
| تعداد دندان ها: | 15 | زمان تولید: | 35 روز |
| برجسته کردن: | ظرفیت باربرداری بالا دنده های هیرینگبون,دنده های هیرینگبون سفارشی شده,انتقال قدرت بالا دنده های هیرینگبون,Customized Herringbone Gears,High Power Transmissions Herringbone Gears |
||

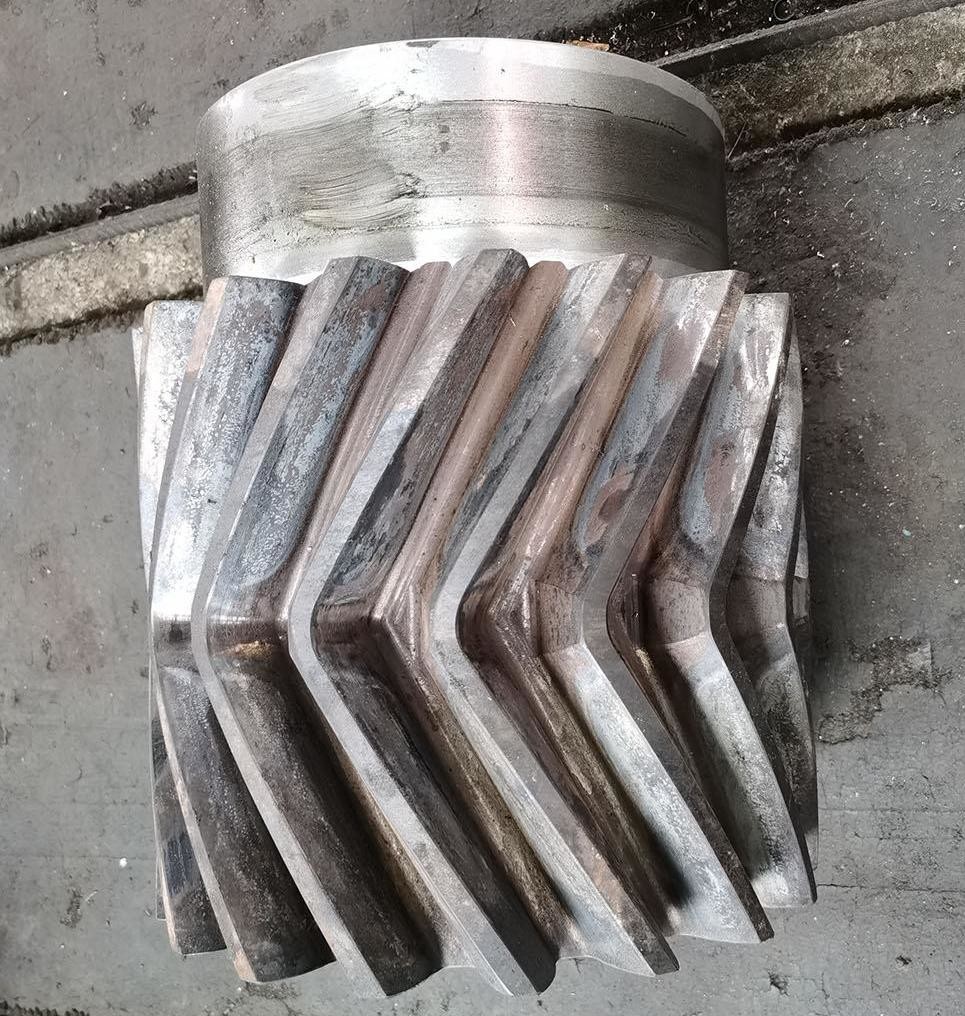

a) آن را یک طراحی دو سرنگ دندان اتخاذ می کند، و معمولا یک شکاف بازخورد در وسط (یا یک ساختار پیوسته بدون درز) دارد.
ب) خط تماس بر روی سطح دندان به شکل "V" است و فرآیند شبکه بدون فشار محوری صاف است.
3)موفقات ابزار هیرینگبون
الف) از بین بردن نیروی محوری: نیروهای محوری دنده های مارپیچی سمت چپ و راست یکدیگر را لغو می کنند، بار بر روی لاجری را کاهش می دهند و سیستم را پایدارتر می کنند.
ب) ظرفیت حمل بالا: ساختار هلیکس دوگانه توزیع یکسانی بار را تضمین می کند و آن را برای انتقال قدرت بالا مناسب می کند.
| محصولات | ابزار هیرینگبون |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولید دندانهای دنده | آسیاب چرخ آلات |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 12 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه هلیکس (β) | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
