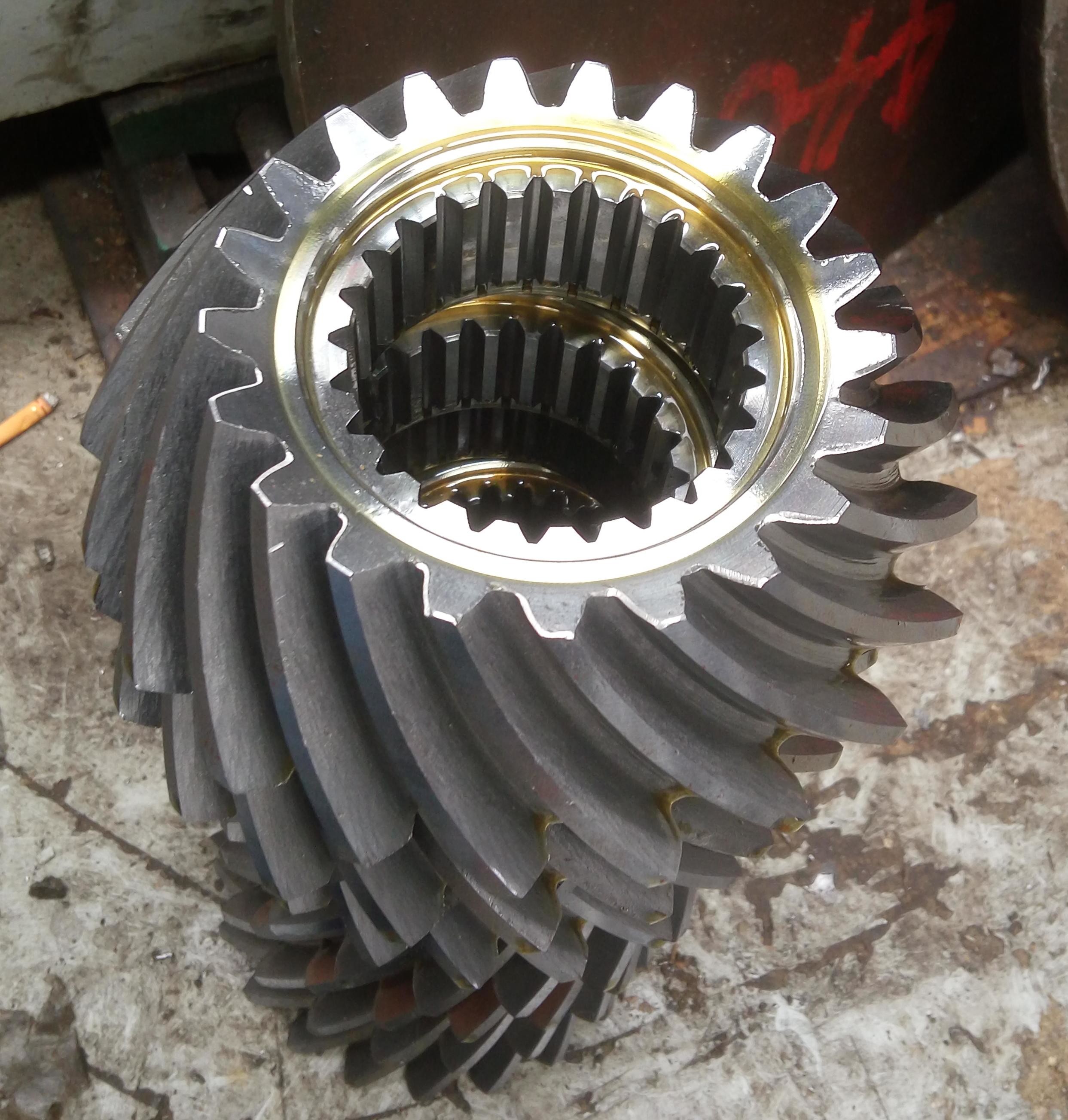

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود
  • ۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود
۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود

محل منبع چین
نام تجاری YIZGEAR
جزئیات محصول
تعداد دندان ها:
21
مادی:
20crmnti
نوع پروفسور:
گلیست
روش تولیدی:
سنگر دنده
زاویه فشار:
20 درجه
زاویه مارپیچ:
25 درجه
سختی سطحی:
HRC58-62
برجسته کردن:

21 دندانهای چرخ دار,دستگاه چرخدار اسپیرال محدود,دندانهای داخلی

,

Limited Space Spiral Bevel Gear

,

Internal Teeth Spiral Bevel Gear

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 مجموعه
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
۶۰ روز
شرایط پرداخت
L/C، T/T
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول
1)توضیحات دنده های مارپیچ مخروطی با دندانه های داخلی

دنده های مارپیچ مخروطی با دندانه های داخلی نوع خاصی از ساختار دنده هستند که سطوح دندانه آنها در سمت داخلی چرخ دنده (یعنی حلقه دندانه داخلی) قرار دارد و با چرخ دنده های مخروطی خارجی درگیر می شوند. این ساختار برای سناریوهایی با فضای محدود یا طرح های انتقال ویژه کاربرد دارد.

2)ویژگی های دنده های مارپیچ مخروطی با دندانه های داخلی
الف) طراحی فشرده: طراحی دندانه داخلی به طور موثر حجم کلی سیستم انتقال را کاهش می دهد، به ویژه برای الزامات فضاهای نصب باریک مناسب است؛
ب) ظرفیت باربری بالا: سطح تماس درگیری دنده های مارپیچ مخروطی بزرگتر است و در مقایسه با دنده های مخروطی مستقیم، مقاومت ضربه ای بیشتری دارند؛
ج) انتقال نرم: دندانه های مارپیچ روش درگیری پیشرونده را اتخاذ می کنند که می تواند به طور قابل توجهی لرزش و سطح نویز را کاهش دهد؛
د) انتقال کارآمد: طراحی پروفیل دندانه بهینه شده می تواند به طور موثر تلفات اصطکاک را کاهش دهد و راندمان انتقال می تواند به بیش از 95٪ برسد؛
3)کاربردهای دنده های مارپیچ مخروطی با دندانه های داخلی
سناریوهای کاربردی معمولی شامل دیفرانسیل های خودرو، کاهنده های صنعتی، تجهیزات هوافضا و اتصالات ربات و غیره است.
محصولات دنده های مارپیچ مخروطی با دندانه های داخلی
سفارشی ساخته شده ✓
جنس
ساخت دندانه چرخ دنده فرز دنده و سنگ زنی دندانه چرخ دنده
سنگ زنی دندانه چرخ دنده ✓
ماژول (M) 16
تعداد دندانه (Z) 21
زاویه فشار (α) 20 درجه
زاویه سرب 25 درجه
درجه دقت ISO 6 Grade / AGMA 11Gradeعملیات حرارتی
کربوریزاسیون سختی سطح
58-62HRC مقایسه درجه های کد فولاد



چین/GB
ISO ГОСТ ASTM JIS DIN 45
1045 45 1045 S45C CK45 40Cr
41Cr4 20CrMo 5140 SCr440 41Cr4 20CrMo
18CrMo4 20ХМ 4118 SCM22 25CrMo4 42CrMo
42CrMo4 20CrMnTi 4140 SCM440 42CrMo4 20CrMnTi
تجهیزات تولید تجهیزات تولید تجهیزات تولید
تجهیزات تولید تجهیزات تولید تجهیزات تولید تجهیزات تولید
20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2 40CrNiMoA
تجهیزات تولید 40ХМА
4340		 SNCM439 40NiCrMo6/ 36NiCrMo4
20CrNi2Mo
20NiCrMo7 20Х2МА 4320 SNCM420 تجهیزات تولید

فرآیند تولید

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 0۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 1۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 2

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 3۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 4۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 5

فورجینگ ماشینکاری برش

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 6۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 7۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 8

عملیات حرارتی سنگ زنی بازرسی

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 9۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 10۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 11

۲۱ دندانهای چرخ دار با دندانهای داخلی برای فضای محدود 12
