| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| گواهی: | QC |
| شماره مدل: | SP23102505 |
| مقدار حداقل تعداد سفارش: | 5 عدد |
| قیمت: | $300/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 60 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 500 مجموعه در ماه |
| نوع دنده: | گلیسون | زاویه کار: | 90 درجه |
|---|---|---|---|
| نوع ساخت: | فرز دنده | چرخ دنده: | آره |
| DP: | 5 | عرض چرخ دنده: | 125 میلی متر |
| برجسته کردن: | AISI 8620 چرخ چرخ دار,دندانهای برش دار,قطعات چرخ دار فلز آلیاژ,Teeth Cutting Spiral Bevel Gear,Alloy Steel Spiral Bevel Gear |
||

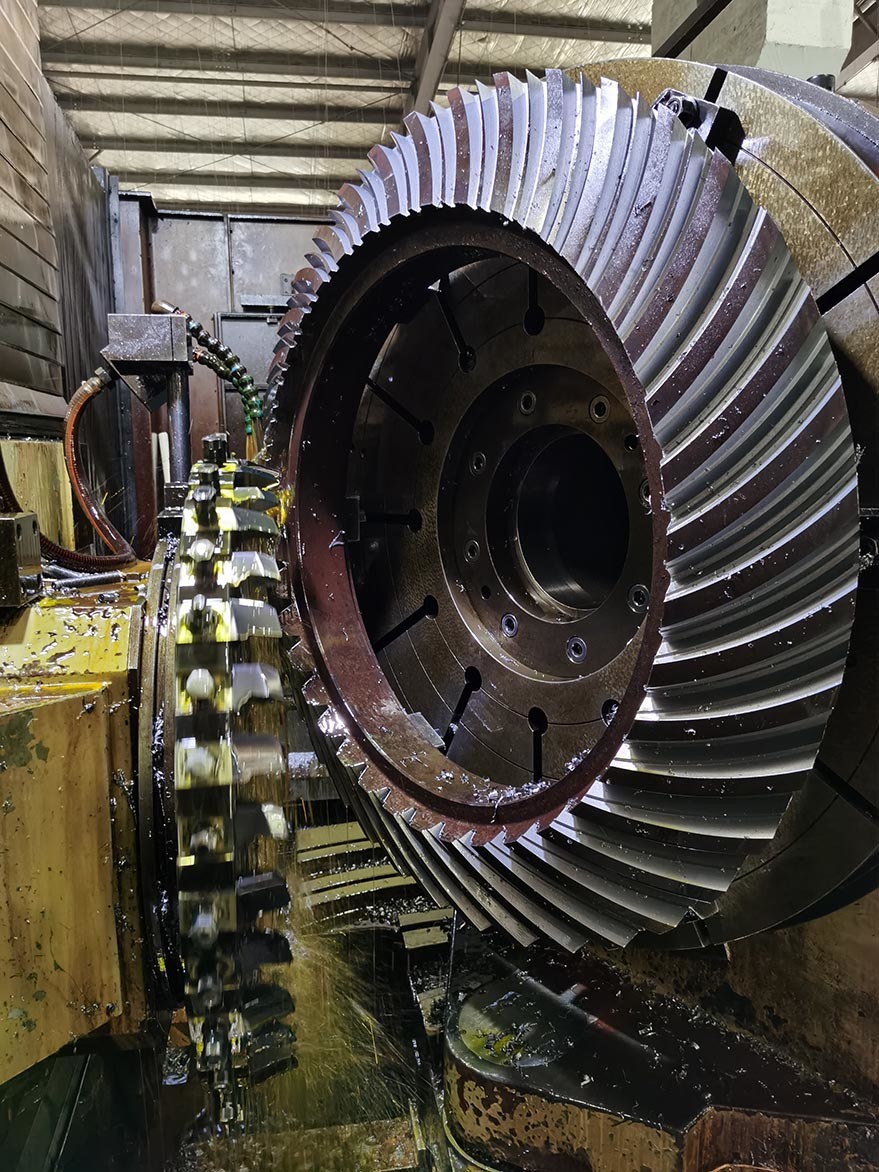

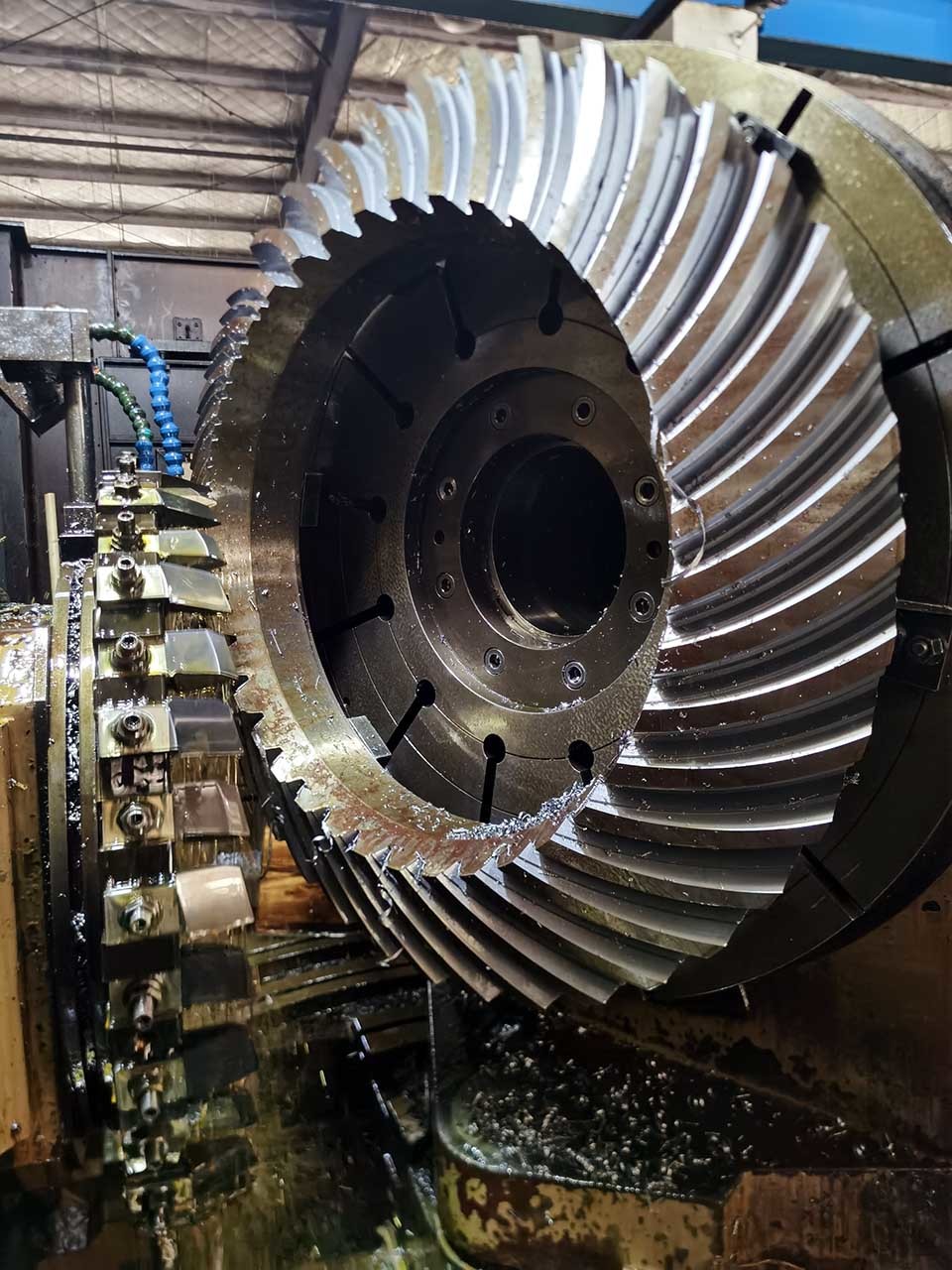

مواد برش دندانهای چرخ چرخدار مارپیچ فلز آلیز AISI 8620
ویژگی دنده های مارپیچی
تنوع در زاویه های شاخه:
دنده های منحنی مارپیچ می توانند طیف گسترده ای از زاویه های میله را، به طور معمول 90 درجه، پذیرای خود کنند و آنها را برای سیستم های مکانیکی مختلف کاربردی می کنند.
آنها معمولاً در کاربردهایی استفاده می شوند که در آن میله های متقاطع نیاز به انتقال قدرت و حرکت در زاویه های خاص دارند.
انتقال قدرت کارآمد:
پروفایل دندانهای مارپیچی این دنده ها به حداقل رساندن اصطکاک و بهبود بهره وری انتقال قدرت کمک می کند.
تعامل تدریجی دندان باعث کاهش تماس کششی بین دندان ها می شود، که منجر به کاهش انرژی و افزایش کارایی کلی می شود.
دقت و دقت بالا: دنده های منحنی مارپیچ نیاز به فرآیندهای دقیق تولید برای اطمینان از شبکه مناسب دندان، تراز و عملکرد بهینه دارند.
تولید آنها شامل تکنیک های ماشینکاری تخصصی و اقدامات دقیق کنترل کیفیت برای دستیابی به هندسه دندان مورد نظر، دقت ابعاد و پایان سطح است.
| محصولات | مجموعه دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | 18CrNiMo7/17CrNiMo6 |
| تولید دندانهای دنده | آسیاب چرخ آلات و آسیاب دندان آلات |
| قطر پیچ | 5 |
| ماژول (M) | |
| تعداد دندان ها (Z) | 32 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | ۳۵° |
| درجه دقت | AGMA 10-11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
