آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320
  • آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320
  • آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320
  • آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320

محل منبع چین
نام تجاری YIZGEAR
گواهی QC
شماره مدل SP23102504
جزئیات محصول
قطر برش دندانهای دنده:
12"
وزن واحد:
125 کیلوگرم
سختی:
58-62 HRC
روش تولیدی:
سنگر دنده
نوع دنده:
گلیست
مادی:
SAE 4320
برجسته کردن:

SAE 4320 آسیاب دندان دنده,قطعات چرخ دار فلز آلیاژ,آسیاب دندان دنده های ماژول 22

,

Alloy Steel Spiral Bevel Gear

,

Gear Teeth Milling of 22 Module

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
5 عدد
قیمت
$300/ Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
60 روز
شرایط پرداخت
L/C، T/T
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول

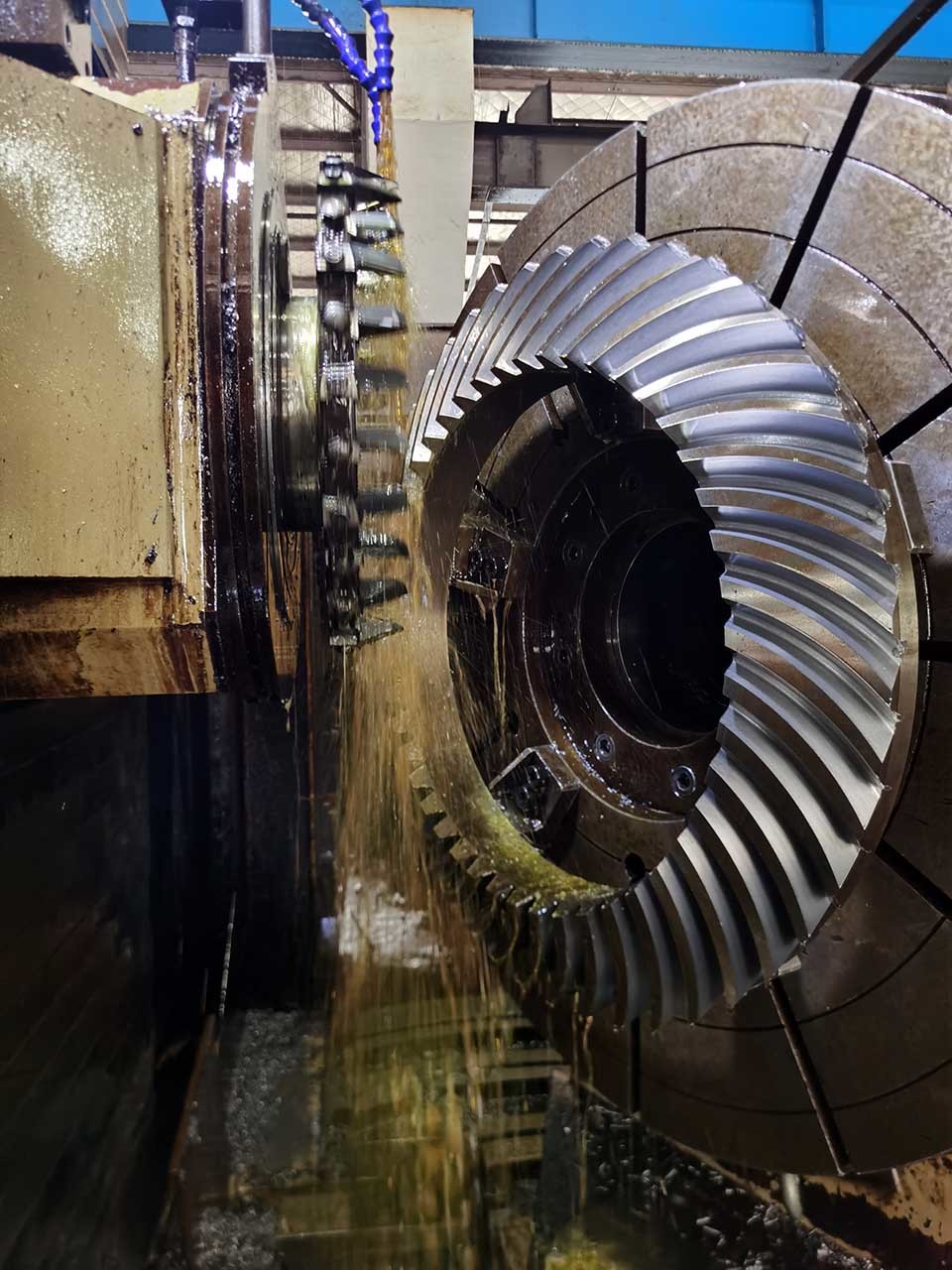

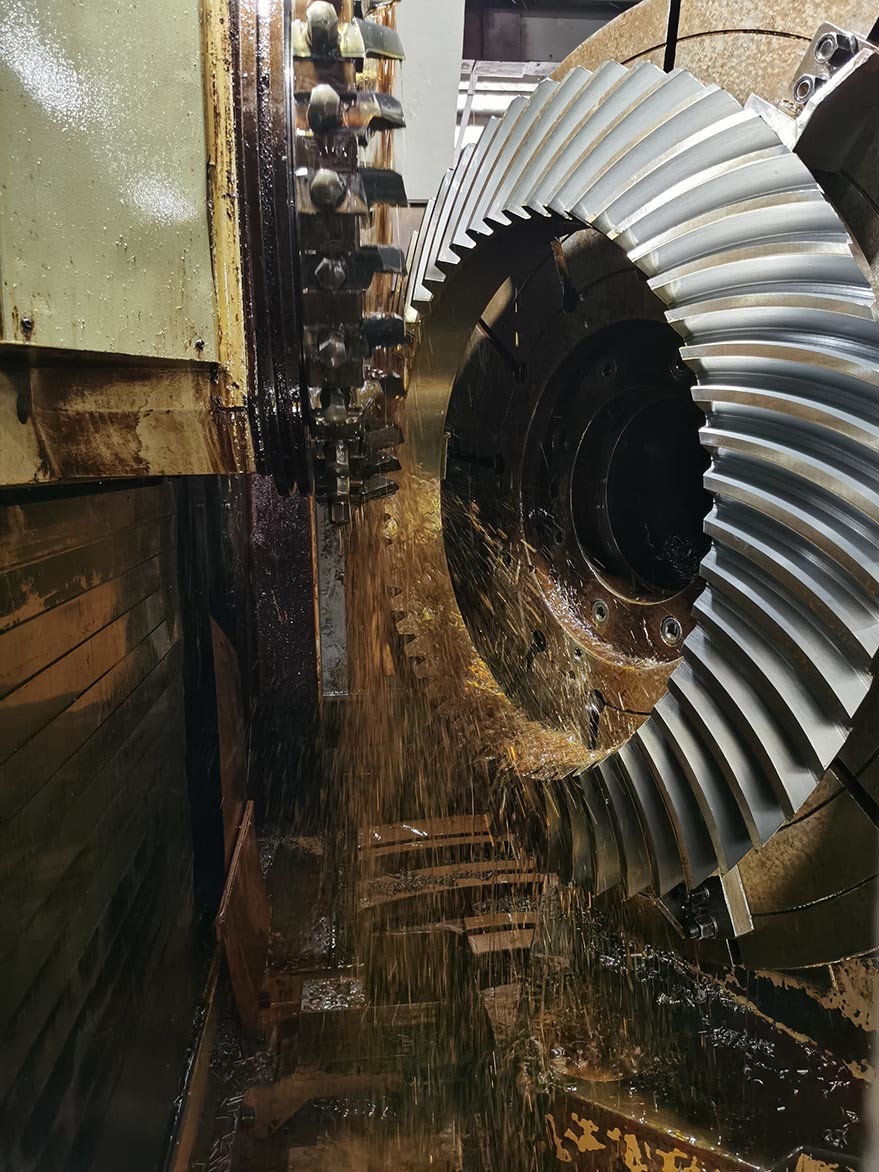

فرز دندانه‌های چرخ‌دندهٔ مارپیچی فولادی آلیاژی با مدول 22



ویژگی چرخ‌دندهٔ مارپیچی

عملکرد نرم و بی‌صدا:

پروفیل دندانه‌های منحنی چرخ‌دنده‌های مارپیچی امکان درگیری تدریجی دندانه‌ها را فراهم می‌کند و در نتیجه عملکرد نرم‌تر و بی‌صداتری نسبت به چرخ‌دنده‌های مخروطی مستقیم دارد.

شکل مارپیچی به حداقل رساندن صدا، لرزش و بارهای ضربه‌ای در حین درگیری چرخ‌دنده کمک می‌کند و به بهبود عملکرد کلی و کاهش سایش کمک می‌کند.

ظرفیت باربری بالا: چرخ‌دنده‌های مارپیچی برای توزیع یکنواخت بار در سراسر سطح دندان طراحی شده‌اند.

این ویژگی ظرفیت باربری آن‌ها را افزایش می‌دهد و به آن‌ها اجازه می‌دهد گشتاور بالاتری را منتقل کرده و بارهای سنگین‌تری را نسبت به چرخ‌دنده‌های مخروطی مستقیم تحمل کنند.

این امر آن‌ها را برای کاربردهایی که به انتقال قدرت قابل اعتماد در شرایط سخت نیاز دارند، مناسب می‌کند.

محصولات مجموعه چرخ‌دندهٔ مارپیچی
سفارشی √
جنس 18CrNiMo7/17CrNiMo6
ساخت دندانه‌های چرخ‌دنده فرز چرخ‌دنده و سنگ‌زنی دندانه‌های چرخ‌دنده
گام قطر 22
مدول (M) سفارشی
تعداد دندانه‌ها (Z) 47
زاویه فشار (α) 20°
زاویه سرب 35°
درجه دقت AGMA 10-11Grade
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62HRC



مقایسه درجه‌بندی کدهای فولادی
چین/GB ISO ГСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

تجهیزات تولید

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 0آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 1آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 2

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 3آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 4آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 5

فرآیند تولید

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 6آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 7آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 8

                   فورجینگ                                           ماشین‌کاری                                            برش

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 9آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 10آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 11

              عملیات حرارتی                                    سنگ‌زنی                                          بازرسی

آلیاژ فولاد مارپیچ بیول چرخ دندانهای آسیاب از 22 ماژول SAE 4320 12
