| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS23051201 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $150.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| نوع: | شفت خروجی | مواد: | 17CrNiMo6 |
|---|---|---|---|
| ماژول دنده: | 5 | ماژول Spline: | 3 |
| زاویه پرس دنده: | 20 درجه | زاویه پرس اسپلاین: | 30 درجه |
| برجسته کردن: | شفت چرخ دنده خروجی,شفت چرخ دنده برای چرخ دنده سیاره ای,شفت چرخ دنده 17CrNiMo6 |
||

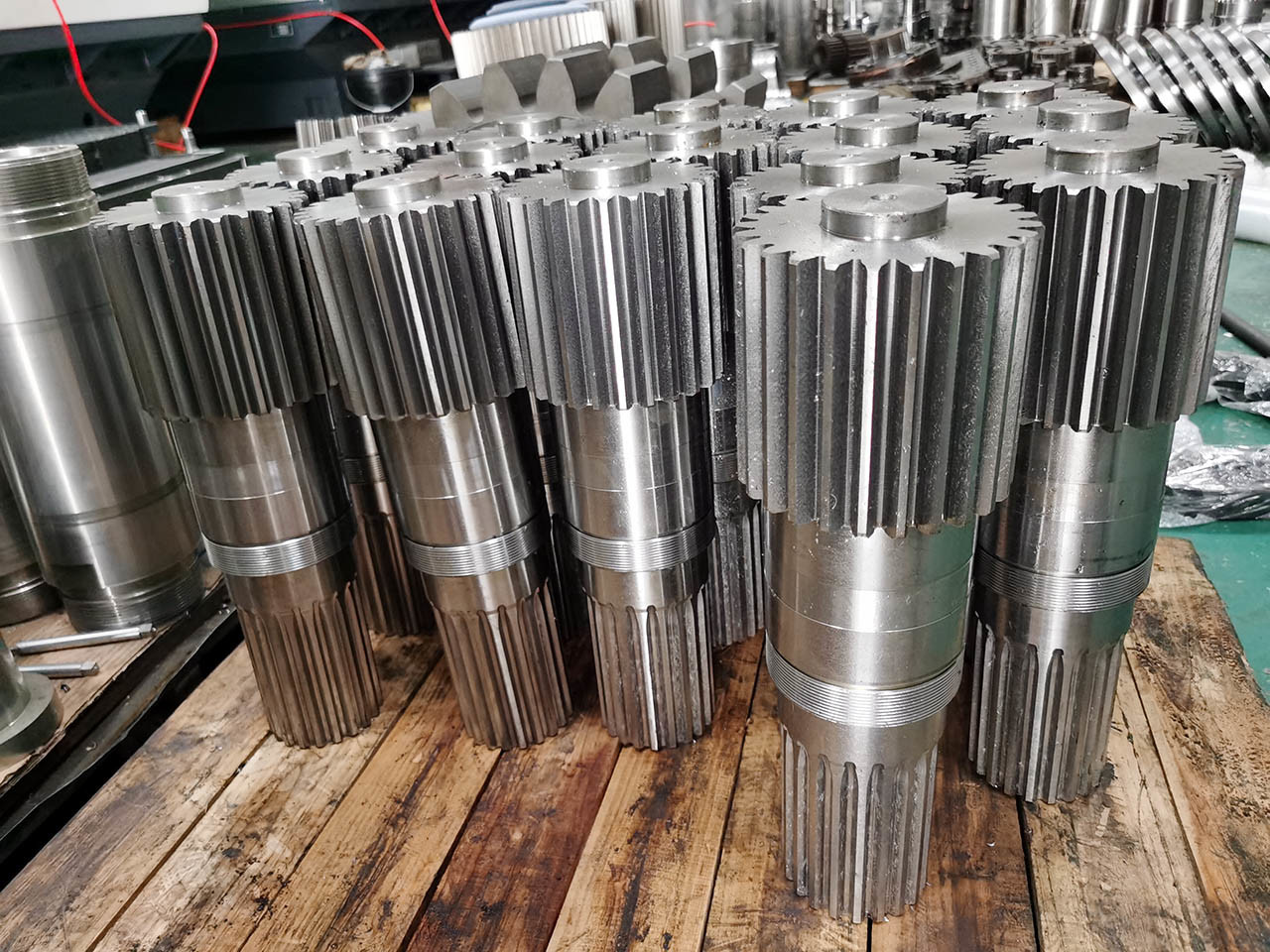

چرخ دنده های خروجی چرخ دنده های خروجی چرخ دنده های خروجی
گودال خروجی منظومه سیاره ای
ماژول دنده: 5
خرد کردن دندانهای دنده
درجه کیفیت: درجه ISO 6-7
مواد: فولاد جعل
17CrNiMo6
درمان حرارتی: کاربوریزه کردن
سختی سطح سختی: 58-62 HRC
سختی هسته: 38 HRC
خرد کردن اسپلین
خشکی دندانهای اسپلین Ra 1.6
| محصولات | گودال خروجی |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده و اسپلین |
| تولید دندانهای دنده | آسیاب چرخ دنده/ آسیاب چرخ دنده |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | 5/3 |
| تعداد دندان ها (Z) | 26 |
| زاویه فشار (α) | 30° |
| زاویه هلیکس (β) | 0° |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
