گیرت دنده و پینیون
>
|
|
| محل منبع | چین |
| نام تجاری | YIZGEAR |
| شماره مدل | GG23051104 |
چرخ دنده‌های سفارشی دورانی برای آسیاب توپی
جنس: فولاد ریخته‌گری ZG42CrMo

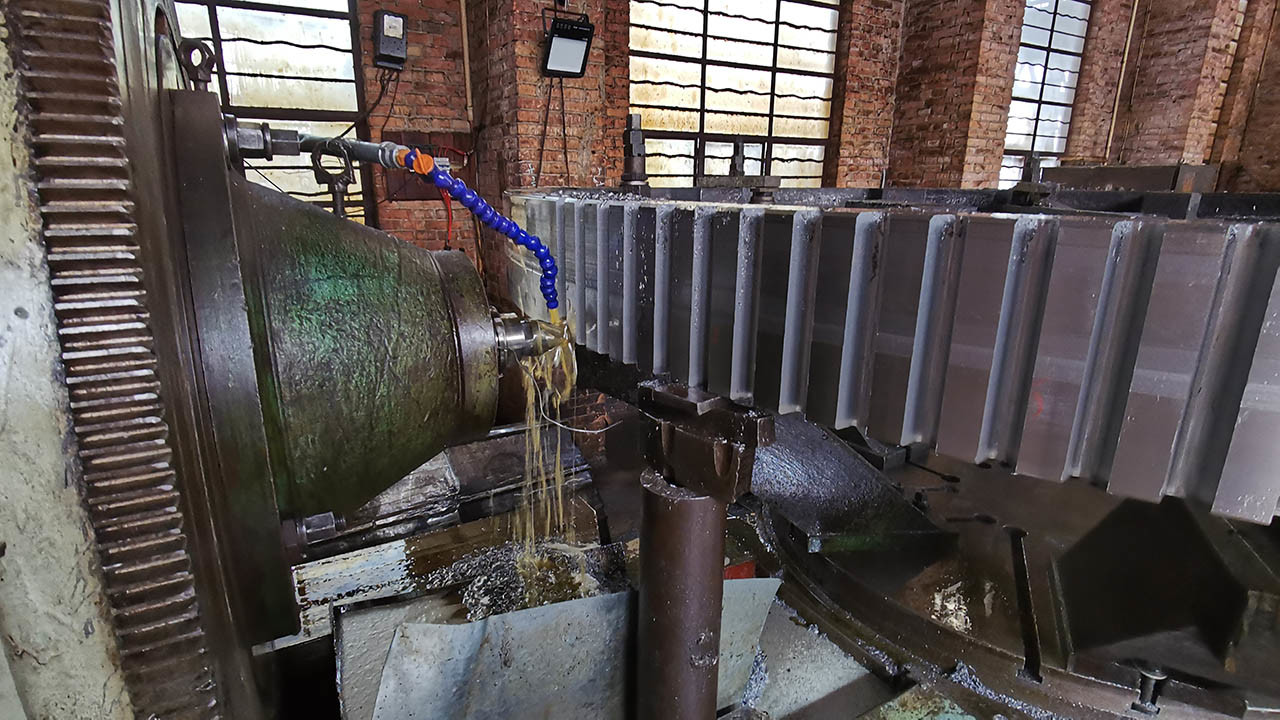

عملیات ماشین‌کاری خشن دندانه‌های چرخ دنده
عملیات حرارتی پس از ماشین‌کاری خشن دندانه‌های چرخ دنده انجام می‌شود تا از سختی دندانه‌های چرخ دنده اطمینان حاصل شود.
عملیات ماشین‌کاری دقیق پس از عملیات حرارتی
سپس عملیات برش دقیق دندانه‌های چرخ دنده انجام می‌شود
این قطعه یک چرخ دنده مونتاژ شده از دو بخش است
1) کاربردهای چرخ دنده دورانی
تجهیزات سیمان، آسیاب غلتکی فشار بالا، آسترهای معدنی، کاهنده آسیاب.
2) جنس چرخ دنده دورانی
فولاد ریخته‌گری / ZG 42CrMo یا ZG40CrNiMo
| محصولات | چرخ دنده‌های دورانی |
| سفارشی | √ |
| نوع پروفیل دنده | چرخ دنده‌های استوانه‌ای |
| ساخت | فرز دنده / دنده زنی |
| سنگ زنی دندانه‌ها | √ |
| مدول (M) | 16.9326 |
| تعداد دندانه‌ها (Z) | 152 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | سفارشی |
| درجه دقت دندانه‌ها | درجه ISO 8-9 |
| عملیات حرارتی | سخت کردن و تمپر کردن |
| سختی سطح | 230-260 HB |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMn420 | |||
| 20Cr2Ni4 | 20Х2Н4А | ||||
| 20CrNiMo | 20CrNiMo2 | 20ХНМ | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40ХН2МА/ 40ХМА |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20ХН2МА | 4320 | SNCM420 | |
