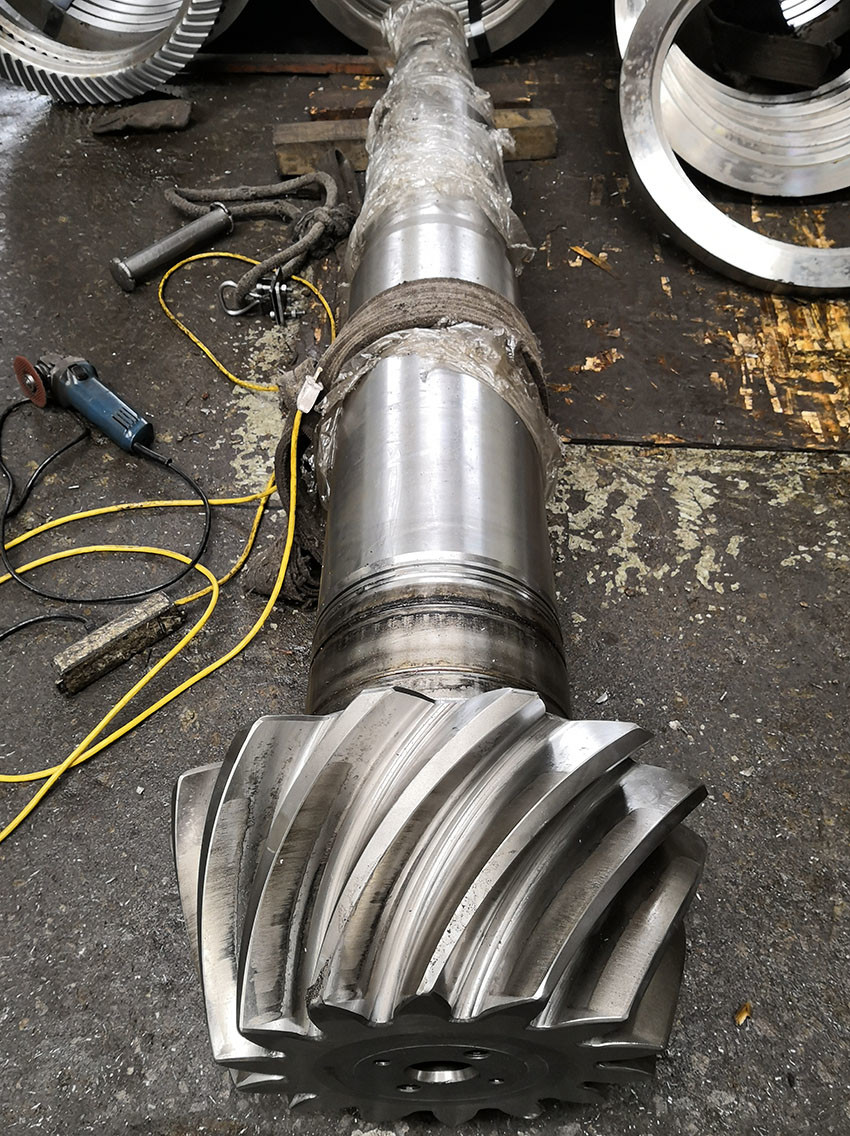

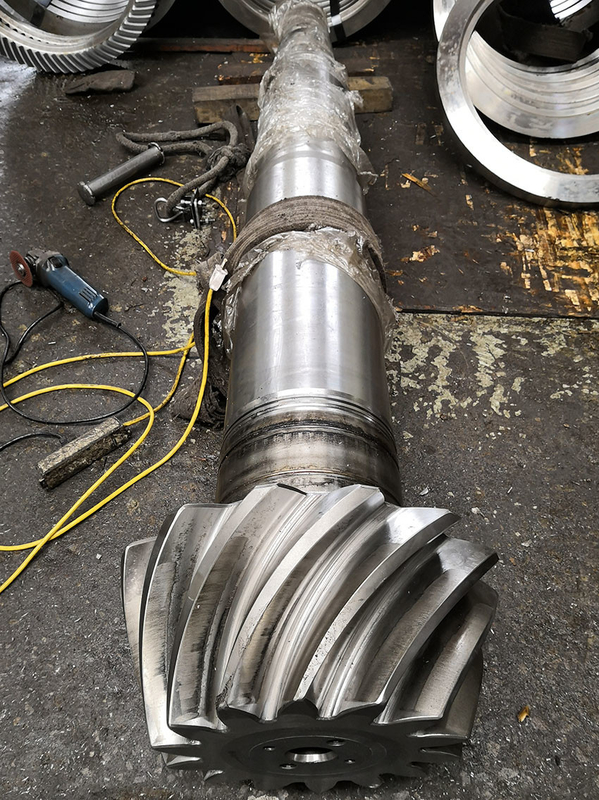

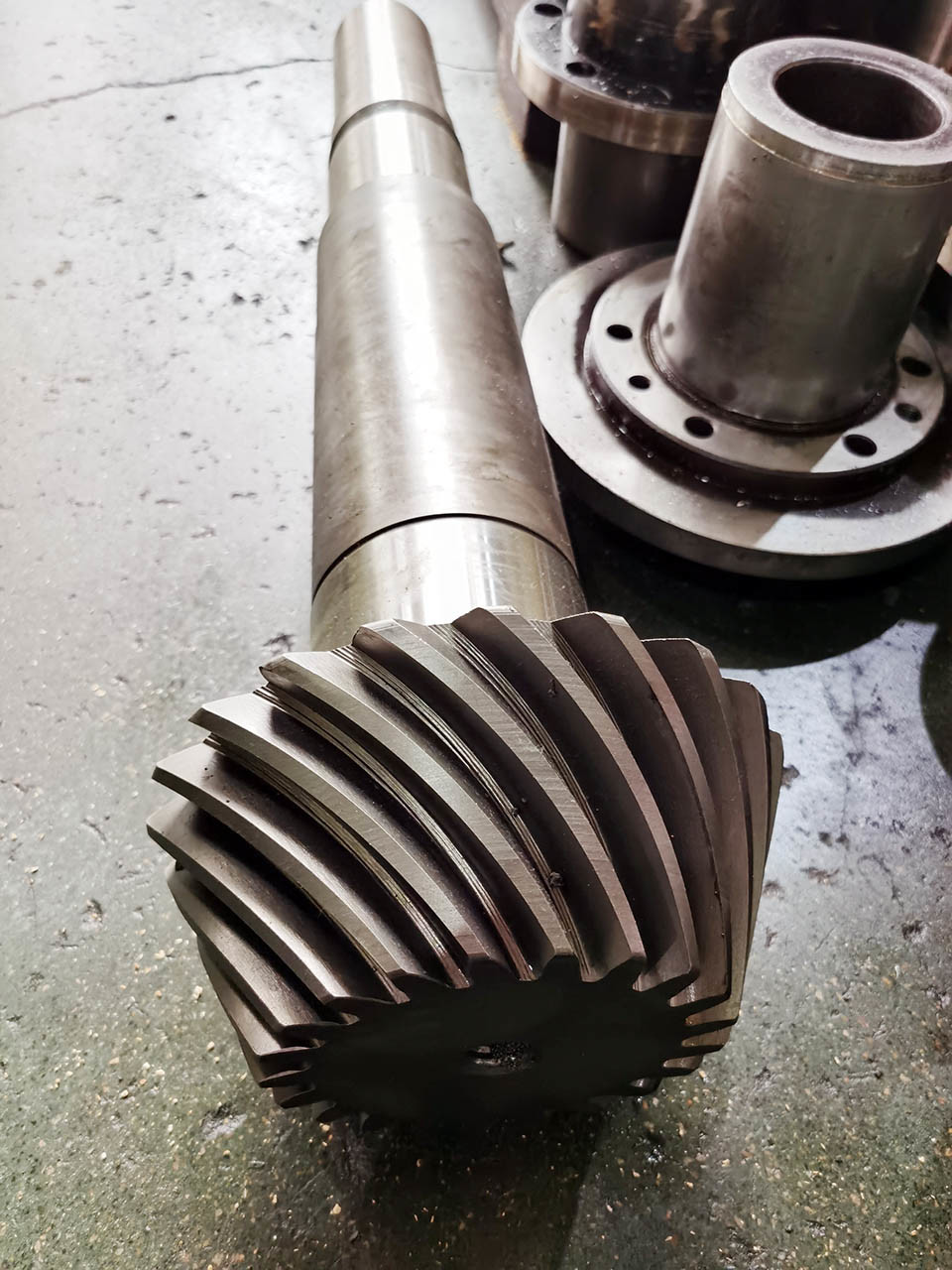

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6
  • شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6
  • شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6
شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6

محل منبع چین
نام تجاری YIZGEAR
شماره مدل SB23051101
جزئیات محصول
ماژول:
10.9362
زاویه فشار:
20 درجه
زاویه مارپیچ:
35 درجه
عرض صورت:
104
دقت:
ISO 6
دست مارپیچ:
دست چپ
شماره دندان دنده:
21
زاویه شفت:
90 درجه
برجسته کردن:

سنگ زنی شفت چرخ دنده اریب مارپیچی

,

شفت چرخ دنده اریب مارپیچی 21T

,

شفت چرخ دنده اریب مارپیچی ISO 6

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 ست
قیمت
$700/Set
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
62 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول

Klingelnbeg نوع دنده های آسیاب مارپیچی مارپیچ چرخ دنده 10.9362 ماژول 21T

ماده: 18CrNiMo7-6 فولاد جعل

متوسط ماژول نرمال: 74641

ماژول عمودي بيروني: 10362

متوسط زاویه مارپیچ: 35°

قطر پيچ: 22966

درمان حرارتی: کاربوریزه کردن

سختی: 58-62 HRC

خرد کردن دندانهای دنده

محصولات چرخ چرخ دار
طبق دستور ساخته شده √
مواد 18CrNiMo7-6
تولید دندانهای دنده خرد کردن دنده ها
قطر پیچ
ماژول 10.9362
تعداد دندان ها (Z) 21
زاویه فشار (α) 20 درجه
زاویه هلیکس (β) ۳۵°
درجه دقت دندان درجه ایزو 6
درمان گرما کاربوریزه کردن
سختی سطح 58-62HRC



مقایسه درجه های کد فولاد
چین/ بریتانیا آی اس او گوست ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20XM 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XGT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 ۲۱- نیکرمو۲
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439. ۴۰- نیکرمو ۶
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

تجهیزات تولید

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 0شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 1شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 2

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 3شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 4شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 5

فرآیند تولید

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 6شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 7شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 8

جعل ماشینکاری برش

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 9شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 10شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 11

بازرسی آسیاب گرما

شفت چرخ دنده مارپیچی سنگ زنی Klingelnbeg 10.9362 ماژول 21T ISO 6 12
