| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | WG22123101 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $350/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 58 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 600 مجموعه در ماه |
| مواد: | آلیاژ برنز | نوع پروفایل: | چرخ دنده هابینگ |
|---|---|---|---|
| قطر بیرونی: | 35 | وزن: | 0.2 کیلوگرم |
| عرض صورت: | 10 | ماژول: | 1 |
| برجسته کردن: | چرخ دنده کرم آلیاژی برنزی,چرخ دنده کرم آلیاژی HRC,چرخ دنده کرم آلیاژی 62 HRC |
||

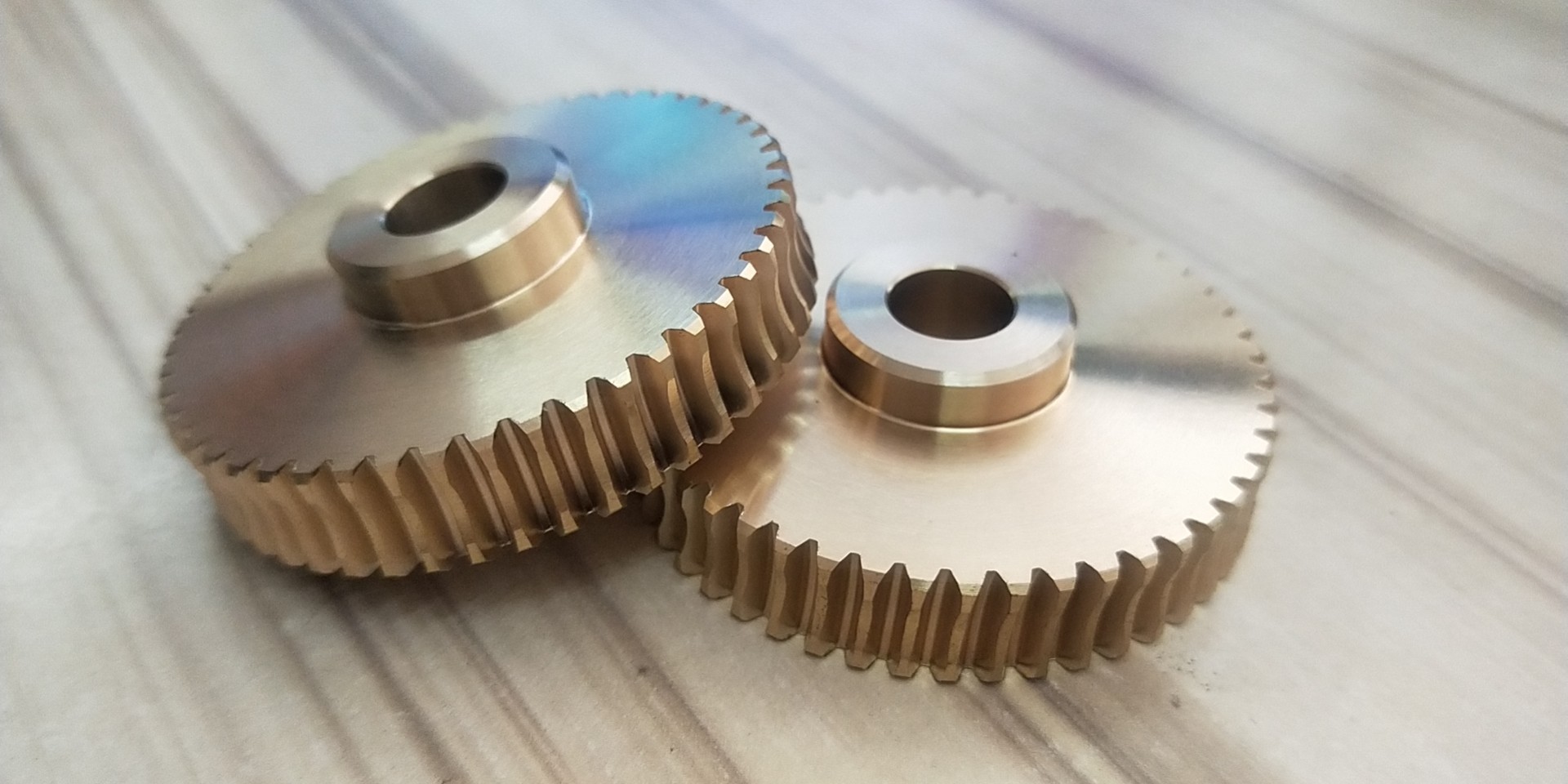

مجموعه چرخ دنده کرم آلیاژ برنز، قطعات یدکی انتقال
1) ویژگی های ساختاری
1. قسمت کرم
کرم از نظر شکل شبیه پیچ است و یک شفت مارپیچی است. زاویه سرب آن (زاویه بین خط مارپیچ و محور کرم)
یک عامل کلیدی است که بر راندمان انتقال و عملکرد خود قفل شونده تأثیر می گذارد. به طور کلی، هرچه زاویه سرب کوچکتر باشد،
راندمان انتقال کمتر است، اما عملکرد خود قفل شونده بهتر است.
2. قسمت چرخ دنده کرم
چرخ دنده کرم یک چرخ دنده استوانه ای با سطح دندانه ای منحنی است. با کرم درگیر می شود و چرخ دنده کرم معمولاً تعداد دندانه های نسبتاً زیادی دارد.
جنس چرخ دنده کرم معمولاً برنز و سایر مواد است. این به این دلیل است که برنز دارای مقاومت در برابر سایش و خواص ضد اصطکاک خوبی است.
در طول فرآیند انتقال کرم - چرخ دنده کرم، لغزش نسبی بین کرم و چرخ دنده کرم وجود دارد. مواد برنز می تواند کاهش دهد
سایش ناشی از این اصطکاک لغزشی. به عنوان مثال، در برخی از سیستم های انتقال با الزامات دقت بالا، مانند مکانیسم ایندکسینگ
ابزار ماشین، چرخ دنده کرم برنز می تواند از صافی و دقت انتقال اطمینان حاصل کند.
2) اصل کار
1. جهت انتقال نیرو
معمولاً کرم قسمت محرک است و چرخ دنده کرم قسمت متحرک است. هنگامی که کرم می چرخد، دندانه های مارپیچی کرم
دندانه های چرخ دنده کرم را فشار می دهد و باعث چرخش چرخ دنده کرم می شود. این روش انتقال می تواند به کاهش سرعت با نسبت بالا دست یابد.
2. فرآیند درگیری
درگیری کرم و چرخ دنده کرم ترکیبی از حرکات لغزشی و چرخشی است. دندانه های مارپیچی کرم روی سطح دندانه های
چرخ دنده کرم می لغزند و همچنین یک جزء چرخشی وجود دارد. این روش درگیری باعث می شود که انتقال کرم - چرخ دنده کرم مقدار معینی از
گرما را در حین انتقال نیرو تولید کند. به خصوص در مورد انتقال با بار زیاد و سرعت بالا، باید اقدامات اتلاف گرما در نظر گرفته شود.
3) مزایا
الف) نسبت انتقال زیاد: انتقال کرم - چرخ دنده می تواند به راحتی به نسبت انتقال زیادی دست یابد.
ب) ساختار فشرده: در مقایسه با برخی از روش های انتقال دیگر، دستگاه های انتقال کرم - چرخ دنده می توانند انتقال قدرت پیچیده را انجام دهند
در یک فضای نسبتاً کوچک.
ج) خاصیت خود قفل شونده (در موارد خاص): هنگامی که زاویه سرب کرم کوچکتر از زاویه اصطکاک معادل مواد باشد،
انتقال کرم - چرخ دنده دارای خاصیت خود قفل شونده است.
| محصولات | چرخ دنده های کرم و شفت های کرم |
| سفارشی ساخته شده | √ |
| نوع پروفایل دنده | چرخ دنده کرم |
| ساخت | دنده زنی |
| سنگ زنی دندان | √ |
| ماژول (M) | سفارشی |
| تعداد دندان (Z) | سفارشی |
| زاویه فشار (α) | سفارشی |
| زاویه سرب | سفارشی |
| درجه دقت دندان | درجه 6 ISO |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه درجه های کد فولادی | |||||
| CHINA/GB | ISO | Гост | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
