| محل منبع: | چین |
|---|---|
| نام تجاری: | YZGEAR |
| شماره مدل: | BG22123105 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $300.0/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 800 مجموعه در ماه |
| ماژول: | 0.5 | شماره دندان: | 44T |
|---|---|---|---|
| مواد: | 45# | حرارت درمانی: | القایی سخت شده است |
| سختی: | 45-50 HRC | درجه کیفی: | درجه ISO 8-9 |
| برجسته کردن: | چرخ دنده 0.5 ماژول,چرخ دنده میکرو 43T,دنده گیربکس مخروطی مستقیم |
||

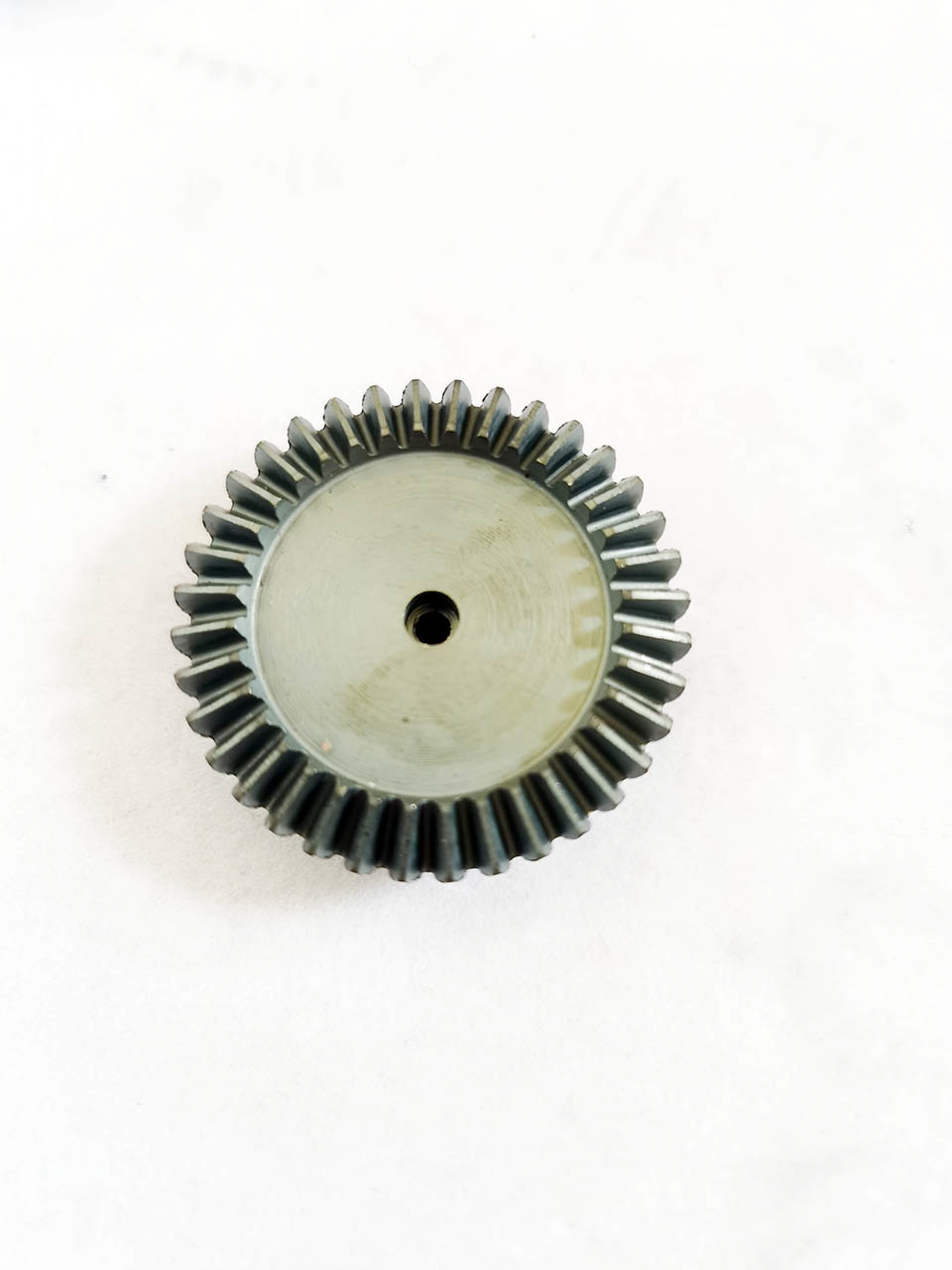

0.5 ماژول ۴۳T دستگاه انتقال ماشینی مخروطی کوچک
1) کاربردهای چرخ دنده های مخروطی راست
ماشین آلات، ابزار برق، چاپخانه، جعبه های مبادله.
2) توصیف دنده های مخروطی
دنده های مخروطی که برای اتصال دو محور که محورهای آنها را بر روی سطوح عبور مخروطی قطع می کنند استفاده می شوند.
دندون هاي چرخ دنده هاي مخروط در طول مخروط عبور قطع مي شوند.
دندهای مخروطی راست یک شکل ساده از دندهای مخروطی است که دارای دندانهای راست است.
| محصولات | چرخ دنده ی راست |
| طبق دستور ساخته شده | √ |
| زاویه گره | 90° |
| تولید دندانهای دنده | شکل گیری دنده |
| خرد کردن دندانهای دنده | |
| ماژول (M) | 7 |
| تعداد دندان ها (Z) | 18/18 |
| زاویه فشار (α) | 20 درجه |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | کاربوریزاسیون/ سخت کردن با اندوکشن |
| سختی سطح | پیین 58-62 HRC Gear 50-55 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
