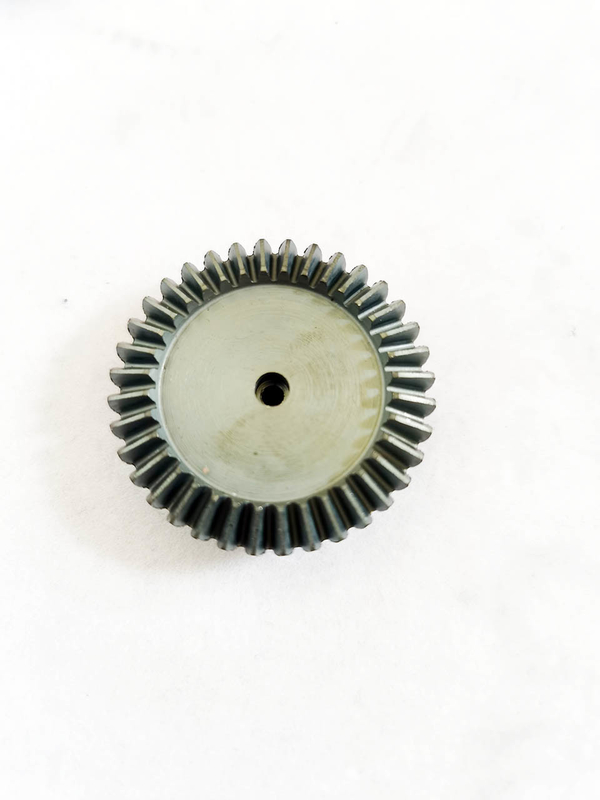

0.5 ماژول 43T چرخ دنده مخروطی مستقیم میکرو انتقال دنده
ابزارآلات، ابزار برقی، چاپگرها، گیربکسها.
چرخ دندههای مخروطی برای اتصال دو شفت که محورهای آنها متقاطع هستند و سطوح گام آنها مخروطی است، استفاده میشوند.
دندانههای چرخ دنده مخروطی در امتداد مخروط گام بریده میشوند.
چرخ دنده مخروطی مستقیم یک شکل ساده از چرخ دنده مخروطی است که دارای دندانههای مستقیم است.
| پارامتر | مشخصات |
|---|---|
| سفارشی ساخته شده | موجود |
| نوع پروفایل دنده | Gleason |
| فرآیند تولید | شکلدهی دنده |
| سنگ زنی دندانهها | شامل شده |
| ماژول (M) | 0.5 |
| تعداد دندانهها (Z) | 43 |
| زاویه فشار (α) | 20° |
| زاویه سرب | سفارشی |
| درجه دقت | درجه ISO 8-9 |
| عملیات حرارتی | کربوریزاسیون/سختکاری القایی |
| سختی سطح | پینیون 58-62 HRC/چرخ دنده 50-55 HRC |
| CHINA/GB | ISO | ГСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
![]()
![]()
