| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SP22112601 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $500/Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45-60 روز |
| شرایط پرداخت: | T/T، D/P، Western Union، L/C |
| قابلیت ارائه: | 1500 |
| نوع دنده: | گلیسون | زاویه مارپیچی: | 35 درجه |
|---|---|---|---|
| زاویه فشار: | 20 درجه | روش ساخت: | چرخ دنده |
| خشکی سطح دنده: | Ra 0.8 ~ 1.6 | درجه کیفی: | ISO 6-7 |
| برجسته کردن: | ست دنده اریب مارپیچی سفارشی,ست دنده مارپیچی مارپیچی 18CrNiMo7,ست دنده مارپیچ مارپیچی فولادی گلیسون |
||
توضیحات چرخ‌دنده‌های مخروطی مارپیچ
ظرافت و عملکرد برتر یک درایو چرخ‌دنده مخروطی مارپیچ، فرصت‌های زیادی را برای مهندس فراهم می‌کند.
در یک چرخ‌دنده زاویه قائمه معمولی، هم‌ترازی عمود دندانه‌ها می‌تواند باعث ایجاد صدا، چرخه‌های عملیاتی غیرقابل پیش‌بینی و سایر مشکلات شود.
چرخ‌دنده‌های مخروطی مارپیچ دارای دندانه‌هایی هستند که برای درگیر شدن به صورت مورب طراحی شده‌اند و انتقال نیرو را نرم، بی‌صدا و قدرتمند می‌سازند.
| سفارشی | √ |
| نوع پروفیل چرخ‌دنده | Gleason |

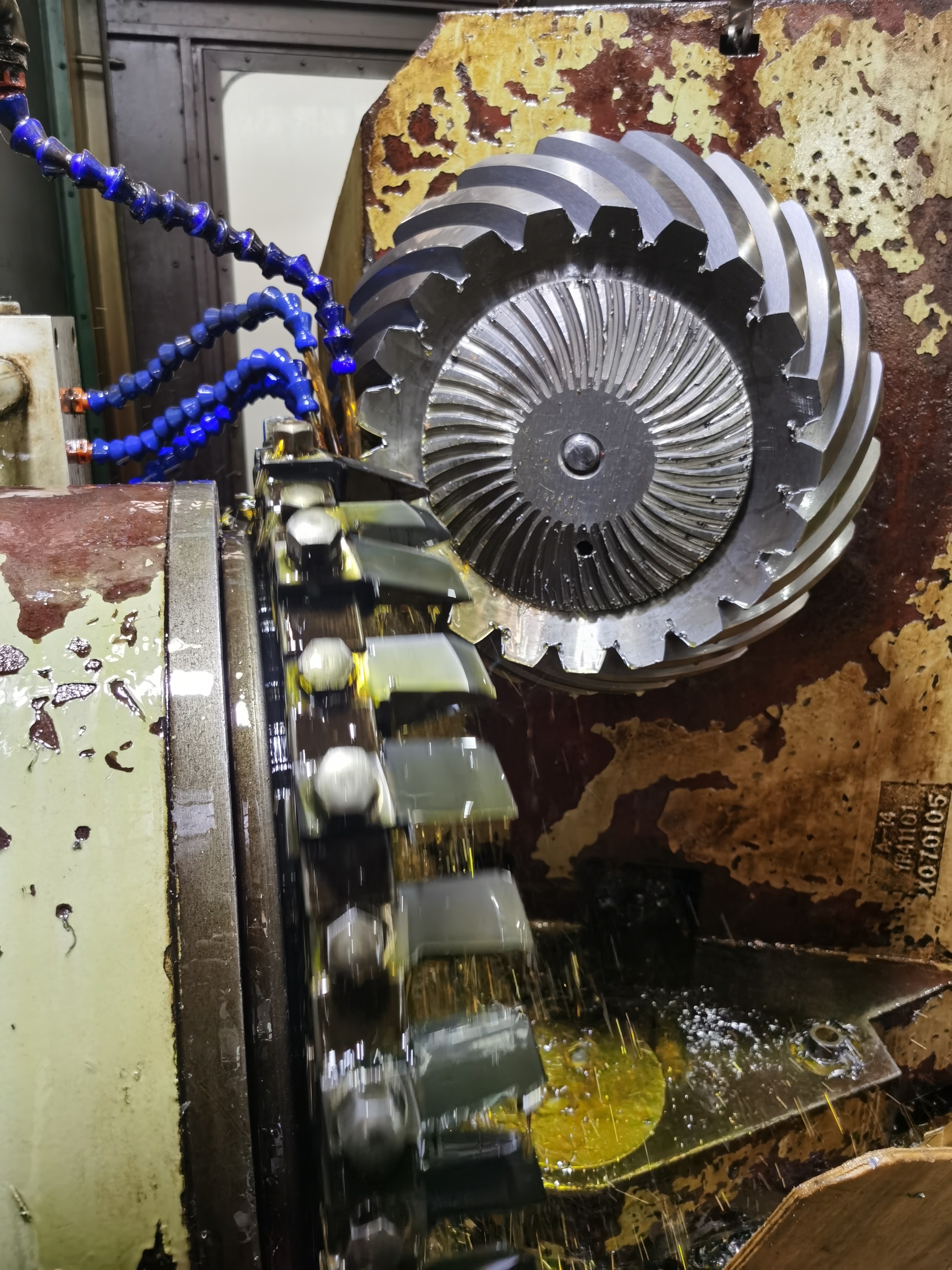

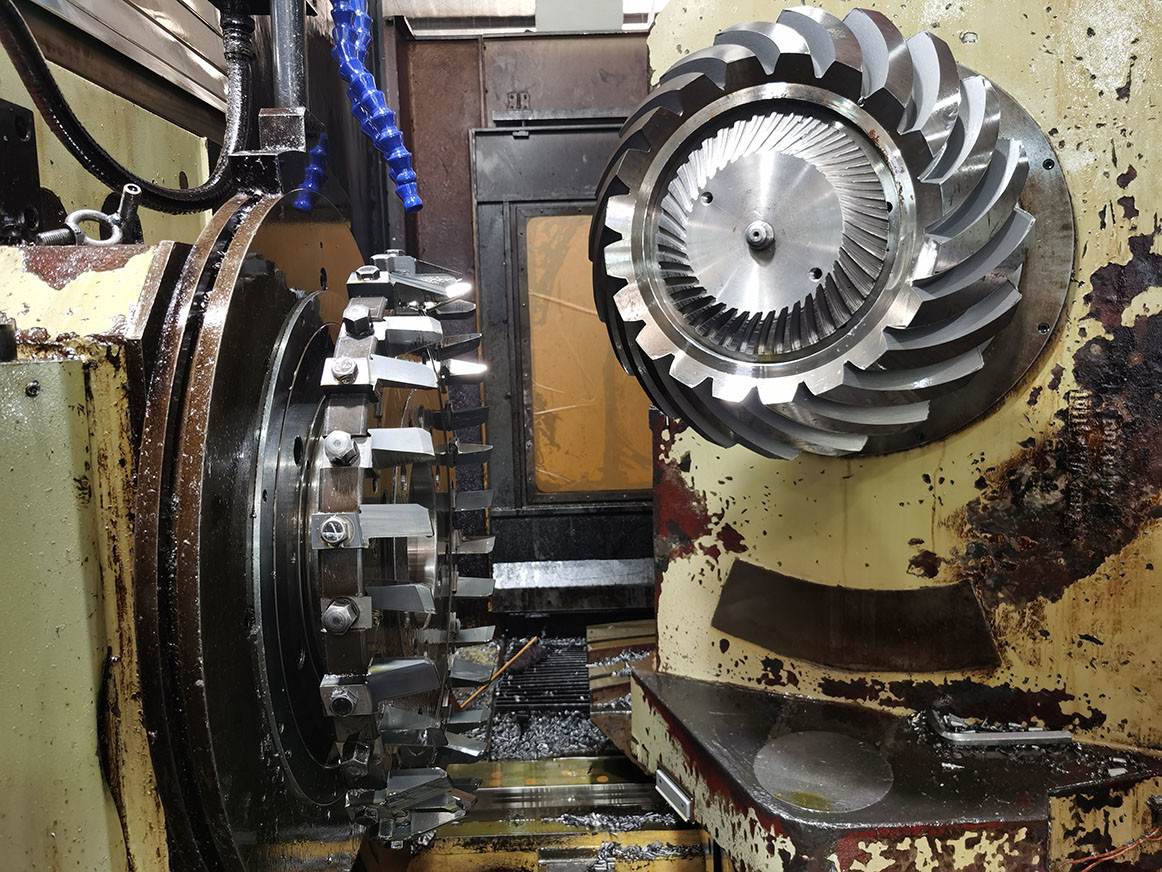

| پردازش ساخت | سنگ‌زنی چرخ‌دنده |
| سنگ‌زنی دندانه‌های چرخ‌دنده | √ |
| ماژول (M) | 8 |
| تعداد دندانه‌های چرخ‌دنده (Z) | 35 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | 35° |
| زاویه کار/زاویه شفت | 90° |
| جنس | 18CrNiMo7 |
| عملیات حرارتی | کربوریزاسیون/سخت‌کاری سیمانی |
| سختی سطح | 58-62 HRC |
| مقایسه درجه‌بندی کدهای فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
تجهیزات تولید
فرآیند تولید
فورج ماشین‌کاری برش

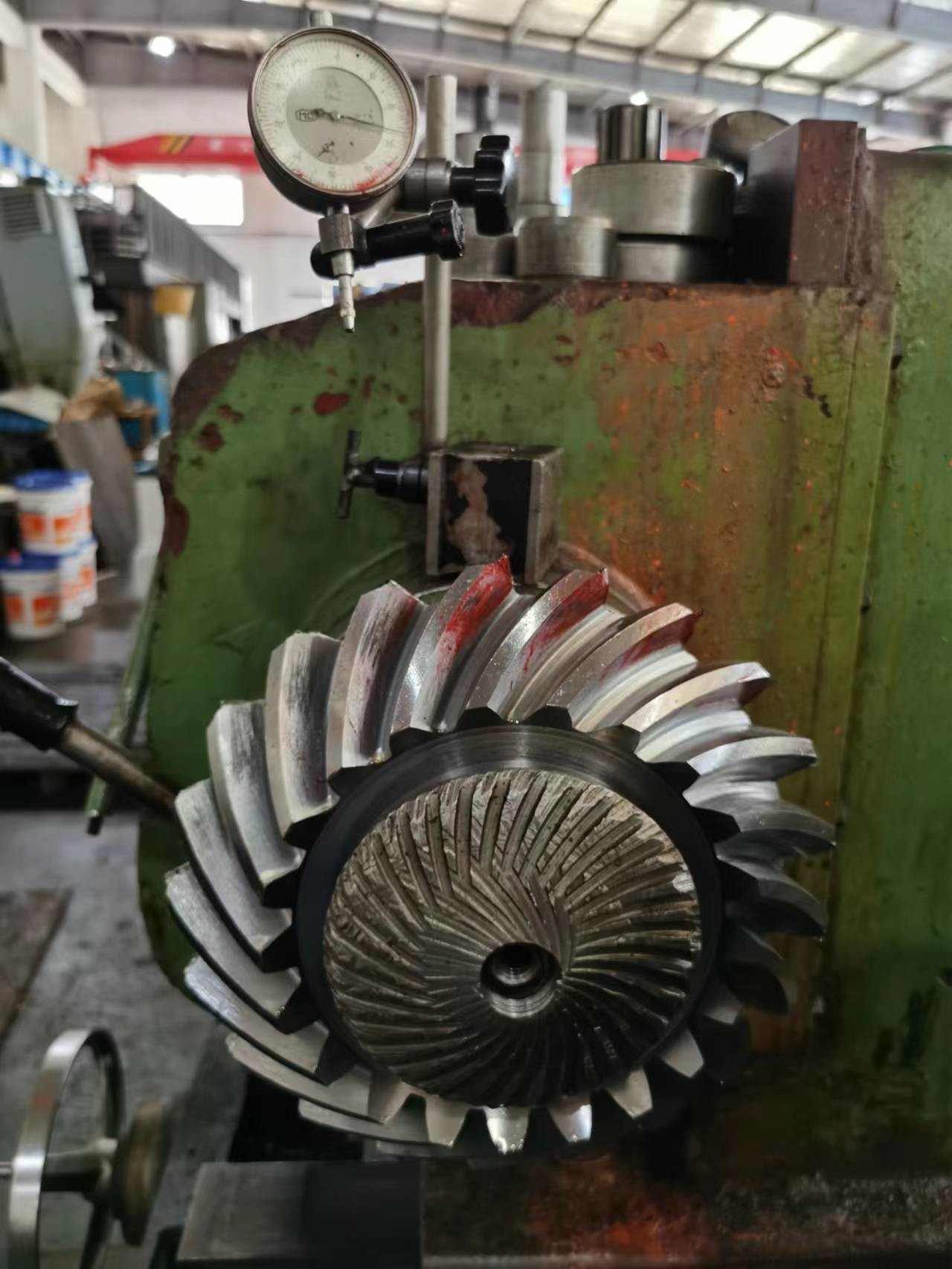

عملیات حرارتی سنگ‌زنی بازرسی
