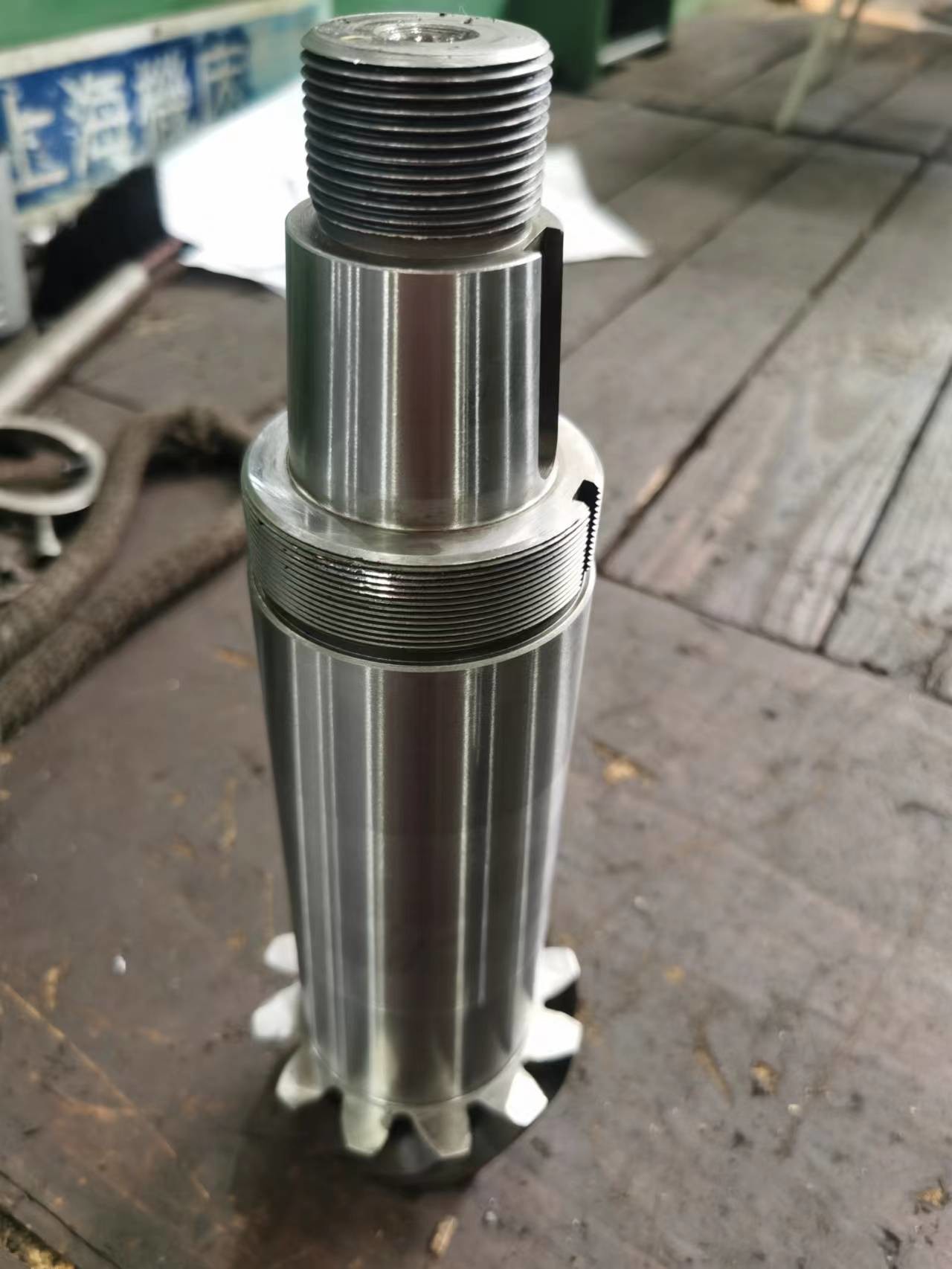

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°
  • SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°
SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35°

محل منبع چین
نام تجاری YIZGEAR
شماره مدل SB22112601
جزئیات محصول
طول کل:
318
زاویه شفت:
90 درجه
ماژول:
7
مادی:
SAE 4320
زاویه گام:
13 ° 45 '
زاویه صورت:
16°56'
برجسته کردن:

مارپیچ شفت چرخ دنده مارپیچی فولادی

,

چرخ دنده های مخروطی مارپیچی SAE 4320

,

چرخ دنده های مخروطی مارپیچی با زاویه 35 درجه

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 ست
قیمت
$300/ Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
62 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول

فولاد SAE 4320 ماژول 7 شافت چرخ دنده مارپیچی 12T زاویه مارپیچ 35 درجه

1) شرح شافت چرخ دنده مخروطی مارپیچی

دندانه‌ها 12

Mn 7

زاویه فشار 20 درجه

زاویه مارپیچ 35 درجه

2) ساخت چرخ دنده مخروطی مارپیچی

ارتفاع 13.21

قطر بیرونی 100.54

قطر گام 84.00

عملیات حرارتی کربوریزاسیون 58-62 HRC

عمق لایه سخت شده 0.8~1.0 میلی‌متر

سختی هسته 35-42 HRC

فرز چرخ دنده و سنگ زنی چرخ دنده

محصولات شافت چرخ دنده مخروطی مارپیچی
سفارشی √
مواد SAE 4320
ساخت دندانه چرخ دنده فرز چرخ دنده و سنگ زنی دندانه چرخ دنده
سنگ زنی دندانه چرخ دنده √
ماژول 7
تعداد دندانه‌ها (Z) 12
زاویه فشار (α) 20 درجه
زاویه سرب 35 درجه
درجه دقت دندانه درجه ISO 6 / درجه AGMA 11
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62HRC



مقایسه درجه بندی کدهای فولاد
چین/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 18ХГТ SMK22
20Cr2Ni4 20Х2Н4А
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 40ХН2МА/
40ХМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420

تجهیزات تولید

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 0SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 1SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 2

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 3SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 4SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 5

فرآیند تولید

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 6SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 7SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 8

فورج ماشینکاری برش

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 9SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 10SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 11

عملیات حرارتی سنگ زنی بازرسی

SAE 4320 Steel Spiral Bevel Gear Shaft Helix 7 Module 12T Angle 35° 12
