| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS22090301 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| شماره ضخیم: | 22 | قطر گام: | 66 |
|---|---|---|---|
| سختی: | 58-62 HRC | قطر اصلی: | 69 |
| قطر جزئی: | 60.03 | زاویه فشار: | 30 درجه |
| برجسته کردن: | شفت چرخ دنده 20CrMnTi,شفت دنده انتقال ANSI B92.1,شفت دنده انتقال 20CrMnTi |
||

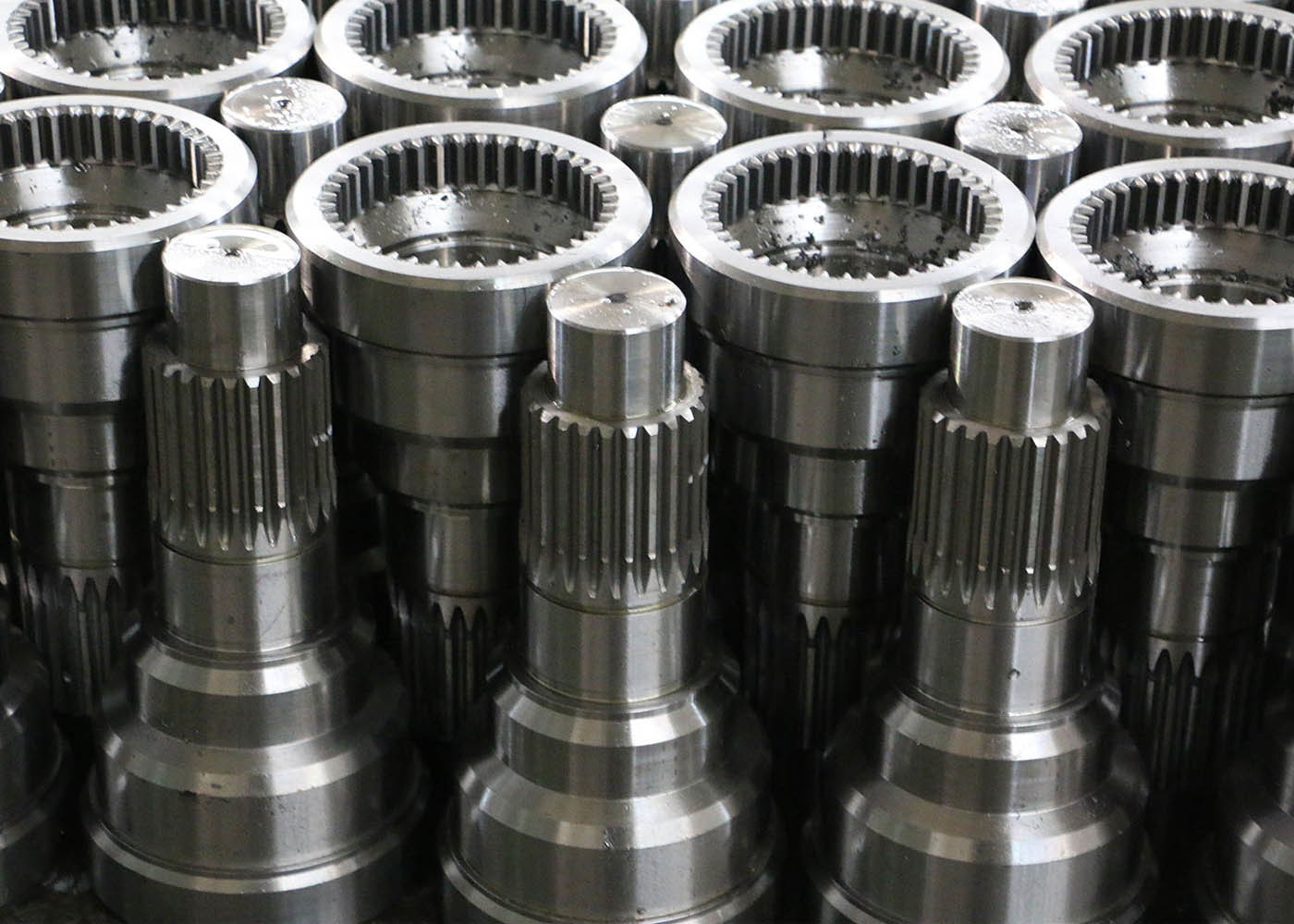

فولاد آلیاژ سفارشی 20CrMnTi ANSI B92.1 Spline Grinding Involute Spline Shaft
1) ویژگی های گودال اسپلین
اسپلین های اینوولیت شکل غالب اسپلین ها هستند زیرا قوی تر از اسپلین های مستقیم هستند و برش و تناسب آنها آسان تر است.
اسپلین های اینولیت دارای دندان هایی شبیه به دندان های دندهای هستند به جز دندان های اسپلین که بسیار کوتاه تر هستند و نمی چرخند.
اسپلین های خارجی می توانند با استفاده از یک شکل دهنده اسپلین شکل داده شوند.
اسپلین های داخلی را می توان با برش یا یک شکل دهنده اسپلین شکل داد.
ساده ترین روش برای انتخاب یک اسپلین در ابتدا بر اساس قطر میله، رسیدن به قطر دایره پیچ اولیه در ماژول است.
اسپلین های اینولیت برای پایان ثابت برای اتصال کششی گودال ها با محورها استفاده می شوند.
در حالی که اسپلین ها در انتقال قدرت مشابه دنده ها استفاده می شوند، این ویژگی اسپلین ها به پروفایل غیر قابل تغییر که اسپلین ها نیز با دنده ها به اشتراک می گذارند، متصل نیست.
پروفایل درهم شکسته به دلیل تکنیک های تولید برای اسپلین ها است.
| محصولات | شاخه های مستطیل |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | اسپلین |
| تولید دندانهای دنده | آسیاب کردن با اسپلین / آسیاب کردن با اسپلین |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 30° |
| زاویه هلیکس (β) | |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
