| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS220082602 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20CrMnTi | تولید: | زمین شیب دار |
|---|---|---|---|
| سختی: | 58-62 HRC | ماژول: | 1.5 |
| شماره دندان اسپلاین: | 11 | حرارت درمانی: | سیمان |
| برجسته کردن: | محور DIN 5480 Spur Pinion,شفت ورودی Spline Involute Ground,شفت ورودی Spline Involute 20CrMnTi |
||
1) عوامل اصلی اسپلین های متراکم
a) ضخامت و ارتفاع دندان ها
ارتفاع و ضخامت دندان ها بر روی یک اسپلین بر اساس قدرت ریشه اسپلین و
نیازمندی های چرخش متوقع برای کاربرد
ب) زاویه فشار کاربرد. اسپلین ها به طور کلی در زاویه فشار 30، 37 موجود هستند.5و 45 درجه
اندازه و زاویه فشار بر اساس تعامل دندان مورد نظر و تناسب اسپلین تعیین می شود.
ج) پیکربندی اتصال: اسپلین ها را می توان در هر دو طرف یا قطر بزرگ اتصال ساخت.
پیوندهای قطر بزرگ نیاز به تناسب دقیق تری نسبت به اسپلین های مناسب جانبی دارند و کمتر قادر به تراز شدن خود هستند.
علاوه بر این، آنها کمتر از انحرافات اندازه برای اجزای داخلی و خارجی spline،
در حالی که اسپلین های جانبی می توانند با تحملات بزرگتر کار کنند.
در حالت ایده آل، دندان ها و شکاف های قسمت های جفت شده باید با فاصله کمی یا بدون فاصله بین آنها به طور دقیق متصل شوند.
| محصولات | شاخه های مستطیل |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | اسپلین |

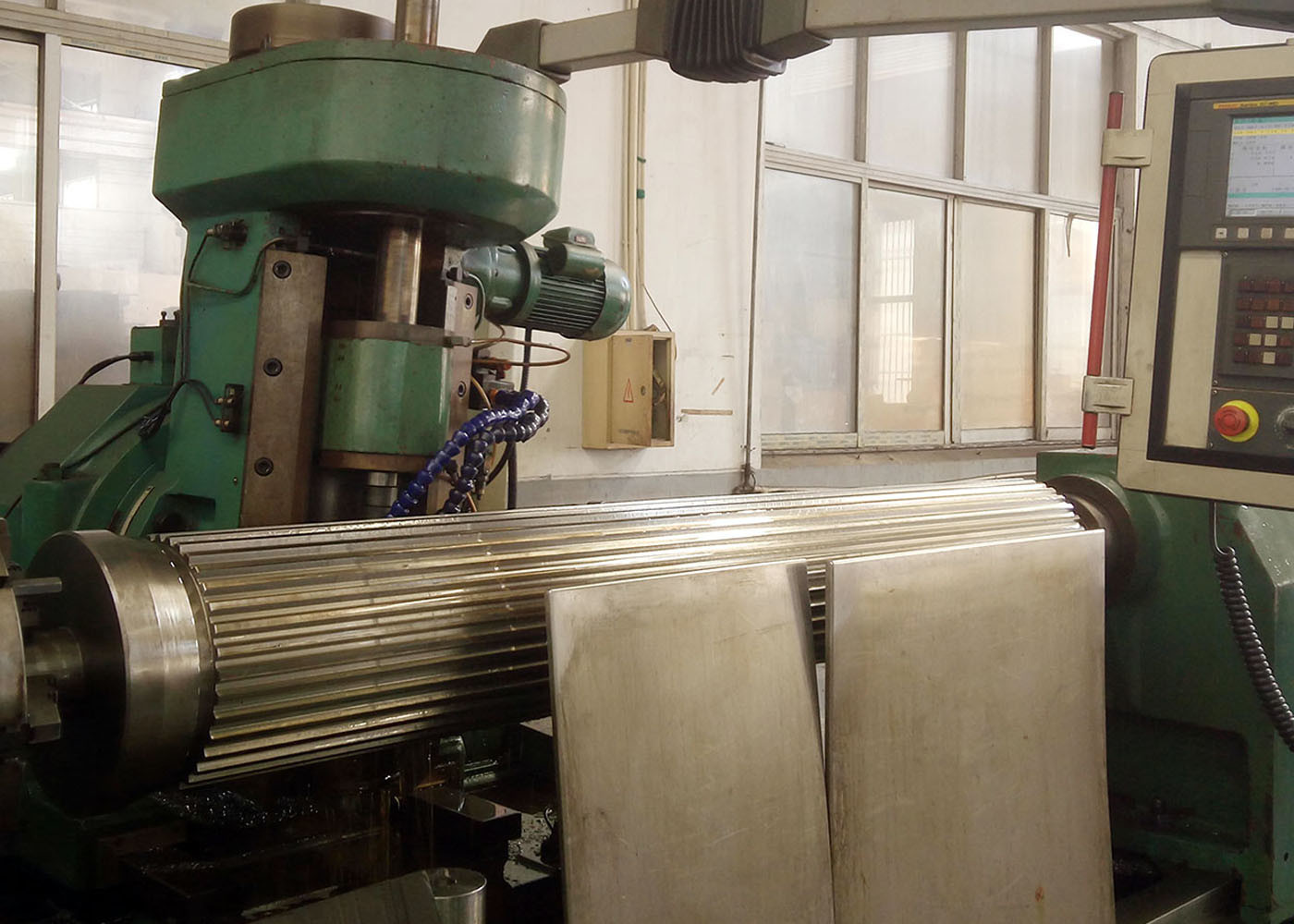

| تولید دندانهای دنده | آسیاب و آسیاب کردن با اسپیلن |
| خرد کردن دندانهای دنده | √ |
| ماژول (M) | آداب |
| تعداد دندان ها (Z) | آداب |
| آداب | 30° |
| زاویه هلیکس (β) | |
| درجه دقت دندان | درجه ایزو 6-7 |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58 تا 62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
