| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | DB22083004 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 عدد در ماه |
| مواد: | ZG42CrMo | نمایه دنده: | چرخ دنده دو مارپیچ |
|---|---|---|---|
| حرارت درمانی: | عادی سازی | سختی: | 260-300 HB |
| تولید: | چرخ دنده هابینگ | درجه کیفیت: | ISO 8-9 |
| برجسته کردن: | دنده‌های انتقال ZG42CrMo,دنده‌های دو مارپیچی فولادی ریخته‌گری,دنده‌های دو مارپیچ گیربکس |
||

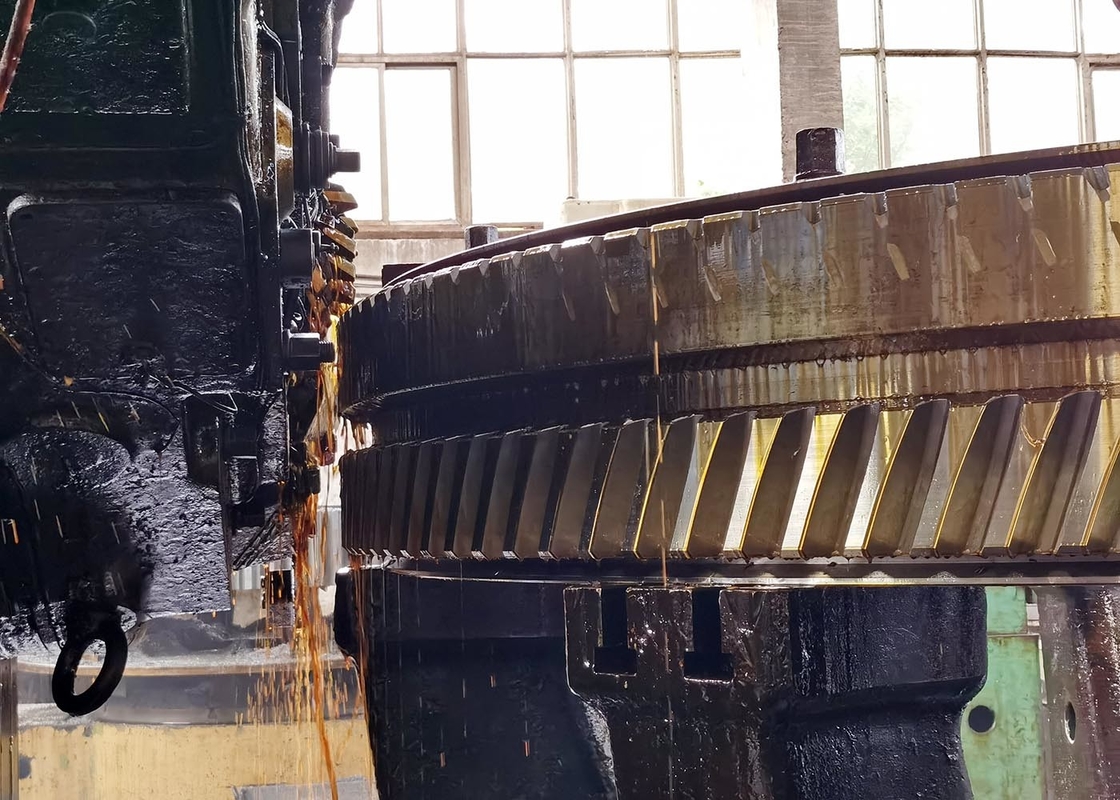

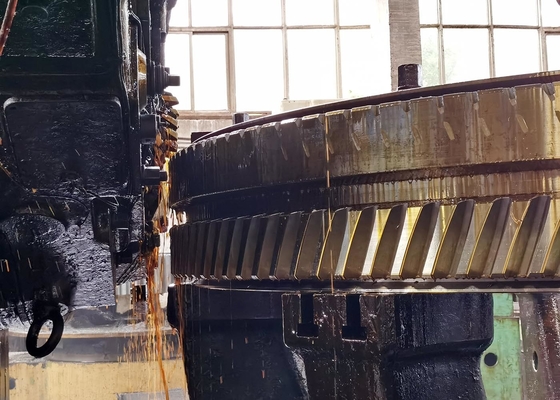

چرخ دنده های انتقال فولاد ریخته شده ZG 42CrMo دو چرخ دنده های هلیکس
1) Descripciones del engranaje de doble hélice توضیحات در مورد چرخ دنده های دو هلیکس
چرخ دوگانه: همچنین به عنوان چرخ هیرینگبون شناخته می شود،
این یک چرخ دنده است که هر دو هلیکس را به سمت راست و چپ متصل می کند.
سمت چپ، هليک دوگانه نيروهاي محوري را متعادل مي کند
2) ویژگی های دنده های هلیکوئیدی
اونا با داشتن دندون هاي هليکوئيدال به صورت سيلندري شناخته ميشن.
لبه های دنده های مارپیچی می توانند موازی یا متقاطع باشند، معمولا 90 درجه.
براي از بين بردن فشار محوري دندون ها ميتونن دو برابر بشن
دنده های هلیکوئیدی دارای وضوح محوری هستند و برای مقابله با آن از گزینه هلیکوئیدی دوگانه استفاده می شود.
| محصولات | دو چرخ چرخ دار |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | آسیاب چرخ آلات |
| خرد کردن دندان ها | √ |
| ماژول (M) | طبق دستور ساخته شده |
| تعداد دندان ها (Z) | 152 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | 13° |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 260 تا 300HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
