| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | DB22072802 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1000/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 100 عدد در ماه |
| مواد: | فولاد آهنگری شده | نوع پروفایل: | چرخ دنده دو مارپیچ |
|---|---|---|---|
| حرارت درمانی: | خاموش کردن و معتدل کردن | سختی: | 260-300 HB |
| تولید: | چرخ دنده هابینگ | درجه کیفیت: | ISO 8-9 |
| برجسته کردن: | چرخ دنده مارپیچ دوبل AISI 4140,چرخ دنده مارپیچی دوتایی 300 HB,حلقه چرخ دنده هلیکال Gears |
||

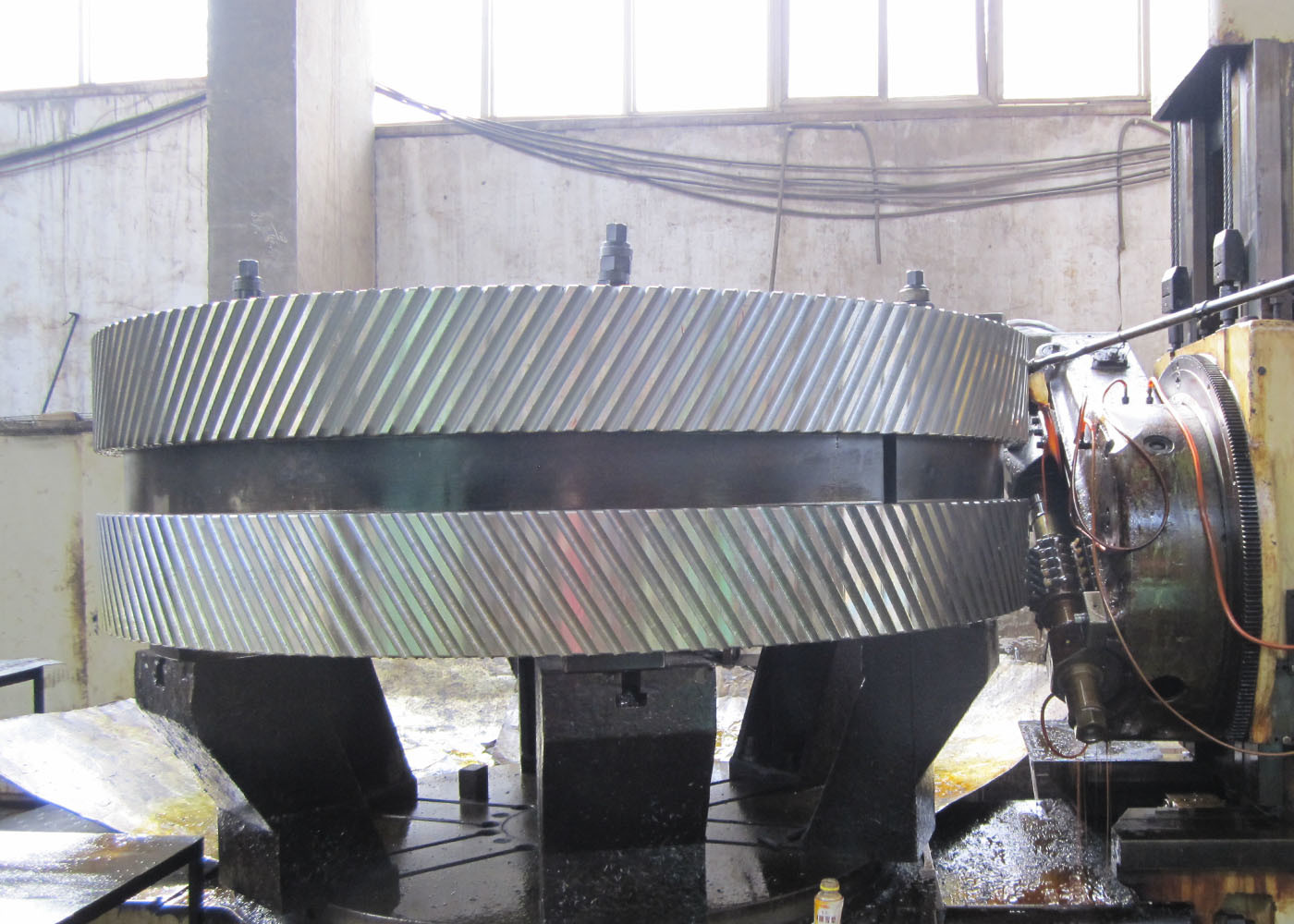

چرخ دنده هاب دنده فولادی AISI 4140 - چرخ دنده های مارپیچ دوبل
1) ویژگی های چرخ دنده های مارپیچ دوبل
الف) چرخ دنده های مارپیچ دوبل واکنش های رانش مخالف، بنابراین نیروی رانش را در داخل خود چرخ دنده خنثی می کنند.
ب) نیروی محوری خالصی که بر یاتاقان ها وارد می شود صفر است.
ج) ظرفیت انتقال قدرت بسیار بالایی دارد.
د) با استفاده از این سرعت خط گام بالا می توان به دست آورد.
2) شرح چرخ دنده مارپیچ دوبل
چرخ دنده مارپیچ دوبل با دندانه های مارپیچ دست چپ و راست.
شکل مارپیچ دوبل نیروهای رانش ذاتی را متعادل می کند.
| محصولات | چرخ دنده مارپیچ دوبل |
| سفارشی | √ |
| نوع پروفیل دنده | چرخ دنده استوانه ای |
| ساخت | فرز دنده |
| سنگ زنی دندان | √ |
| ماژول (M) | سفارشی |
| تعداد دندان (Z) | 152 |
| زاویه فشار (α) | 20° |
| زاویه سرب | 23° |
| درجه دقت دندان | درجه ISO 8-9 |
| عملیات حرارتی | سخت شدن و تمپر کردن |
| سختی سطح | 260-300HB |
| مقایسه درجه بندی کد فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
برش فرز
عملیات حرارتی سنگ زنی بازرسی
