| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS220082601 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $150.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| مواد: | 20X2H4 | تولید: | زمین شیب دار |
|---|---|---|---|
| سختی: | 58-62 HRC | عرض: | 10 |
| قطر نوک: | 150 | قطر جزئی: | 136 |
| برجسته کردن: | شفت چرخ دنده مارپیچ موازی,شفت چرخ دنده خار 20X2H4A,شفت چرخ دنده Spline سمت راست |
||
شفت درایو اسپلاین موازی زمین‌خورده سفارشی 20X2H4A با کناره‌های مستقیم

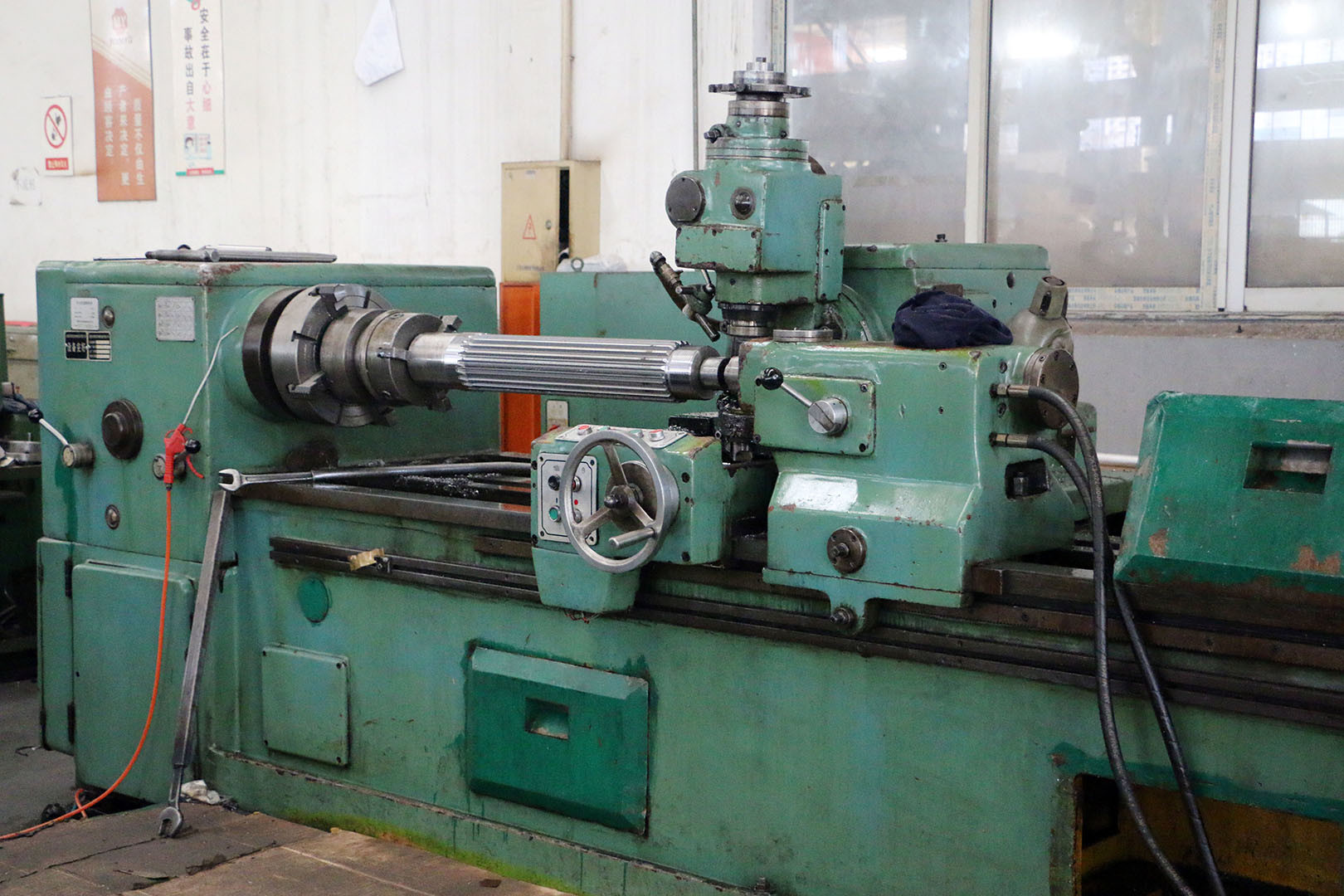

1) پردازش ساخت شفت اسپلاین
دو نوع اسپلاین مکمل وجود دارد، داخلی و خارجی.
اسپلاین‌های خارجی را می‌توان با بروشینگ، شکل‌دهی (به عنوان مثال، در یک دستگاه شکل‌دهی چرخ‌دنده)،
فرزکاری، خراطی، نورد، سنگ‌زنی یا اکستروژن ساخت.
2) انواع اسپلاین
الف) اسپلاین اینولوت
ب) اسپلاین با کناره‌های موازی یا کناره‌های مستقیم
ج) دندانه‌دار.
3) کاربردهای شفت اسپلاین
الف) شفت‌های درایو در وسایل نقلیه و PTOها از اسپلاین برای انتقال گشتاور و چرخش و اجازه تغییر طول استفاده می‌کنند.
ب) اسپلاین در مکان‌های مختلف در دوچرخه‌ها استفاده می‌شود.
ج) موتورهای هواپیما ممکن است یک اسپلاین داشته باشند که پروانه روی آن نصب می‌شود.
| محصولات | شفت‌های اسپلاین مستطیلی |
| ساخت سفارشی | √ |
| نوع پروفایل چرخ‌دنده | اسپلاین |
| ساخت دندانه‌های چرخ‌دنده | فرزکاری اسپلاین / سنگ‌زنی اسپلاین |
| سنگ‌زنی دندانه‌های چرخ‌دنده | √ |
| ماژول (M) | سفارشی |
| تعداد دندانه‌ها (Z) | سفارشی |
| زاویه فشار (α) | 30 درجه |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندانه‌ها | درجه ISO 6-7 |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه گریدهای کد فولاد | |||||
| چین/GB | ISO | ГОСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18ХГТ | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
