| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | HB22082302 |
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | $1000/ Set |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 75 روز |
| شرایط پرداخت: | L/C، T/T |
| قابلیت ارائه: | 50 مجموعه / ماه |
| نوع: | دنده استوانه ای | عرض صورت: | 120 |
|---|---|---|---|
| سختی: | 260-280 HB | زاویه مارپیچ: | 25 درجه |
| زاویه فشار: | 20 درجه | قطر نوک: | 1400 میلی متر |

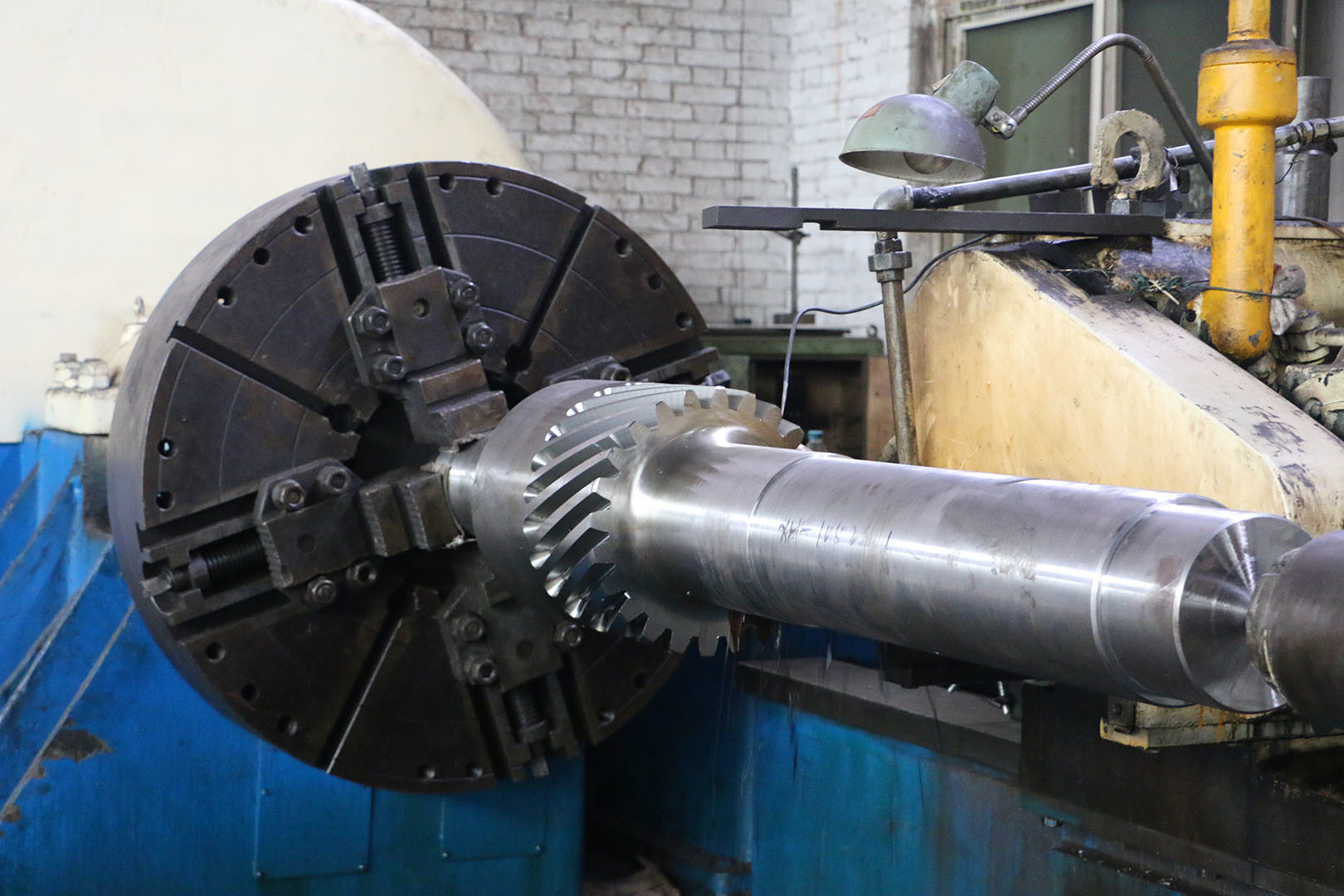

| برجسته کردن: | شفت چرخ دنده شاه ماهی 40XHMA,شفت چرخ دنده هرینگبون 16 دندانه,شفت انتقال 16 دندانه |
||
| نوع | چرخ دنده استوانه ای |
| عرض صورت | 120 |
| سختی | 260-280 HB |
| زاویه مارپیچ | 25° |
| زاویه فشار | 20° |
| قطر نوک | 1400mm |
چرخ دنده های هرزگرد به طور موثر نیرو و حرکت را بین محورهای موازی و غیر متقاطع منتقل می کنند. طراحی منحصر به فرد V شکل دارای دو مارپیچ مخالف است که در مرکز صورت چرخ دنده به هم می رسند و نیروهای رانش انتهایی را به طور موثر خنثی می کنند. این پیکربندی ممکن است شامل یک شیار مرکزی اختیاری باشد.
چرخ دنده های هرزگرد که در درجه اول در سیستم های انتقال قدرت ماشین آلات سنگین استفاده می شوند، عملکرد برتری را با طراحی دندانه های منحنی خود ارائه می دهند. آنها به ویژه در فرآیندهای اکستروژن و پلیمریزاسیون که در آن کاهش ضربان برای راندمان عملیاتی حیاتی است، ارزشمند هستند.
| محصولات | چرخ دنده هرزگرد |
| سفارشی ساخته شده | ✓ |
| نوع پروفایل چرخ دنده | هرزگرد |
| ساخت دندانه چرخ دنده | فرز چرخ دنده |
| سنگ زنی دندانه چرخ دنده | خالی |
| ماژول (M) | 10 |
| تعداد دندانه (Z) | 16 |
| زاویه فشار (α) | 20° |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندانه | درجه ISO 8-9 |
| عملیات حرارتی | سخت و تمپر کردن |
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
|---|---|---|---|---|---|
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/40XHMA | 4340 | SNCM439 | 40NiCrMo6/36NiCrMo4 | |
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
