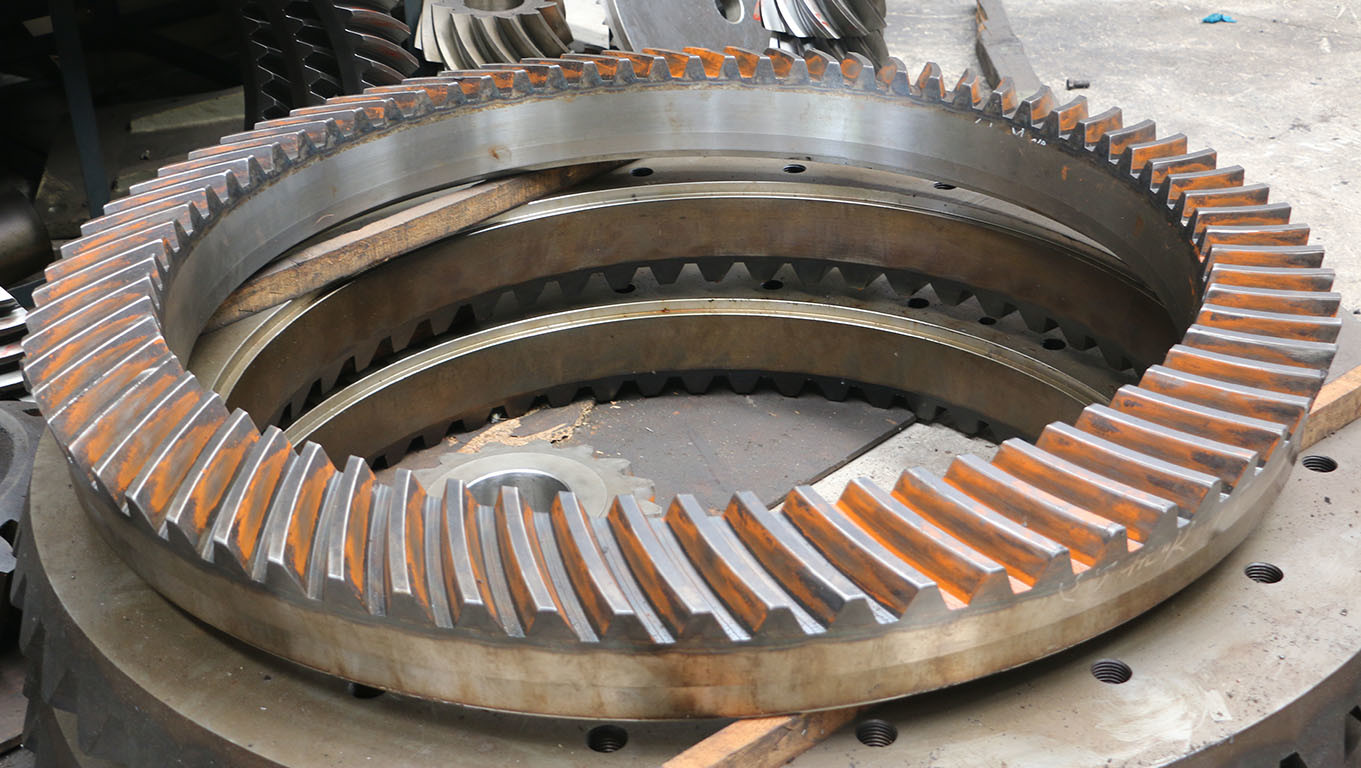

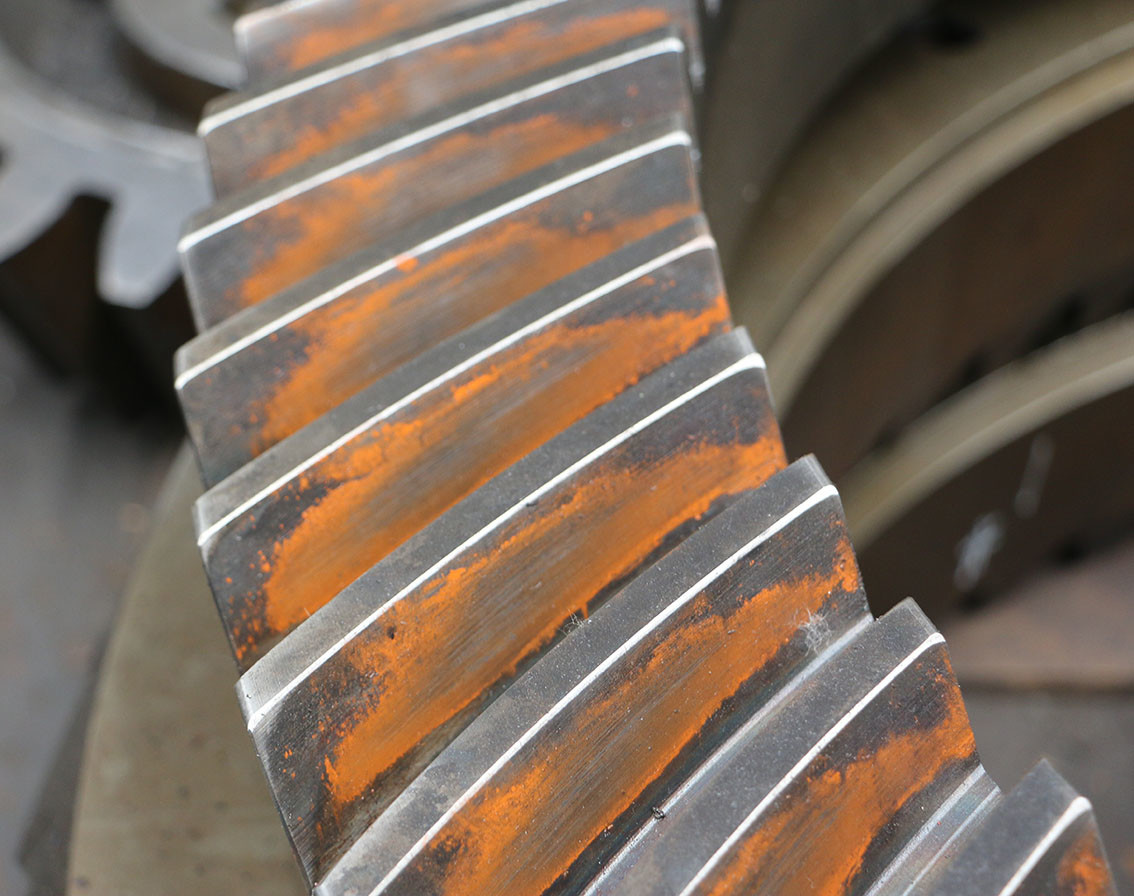

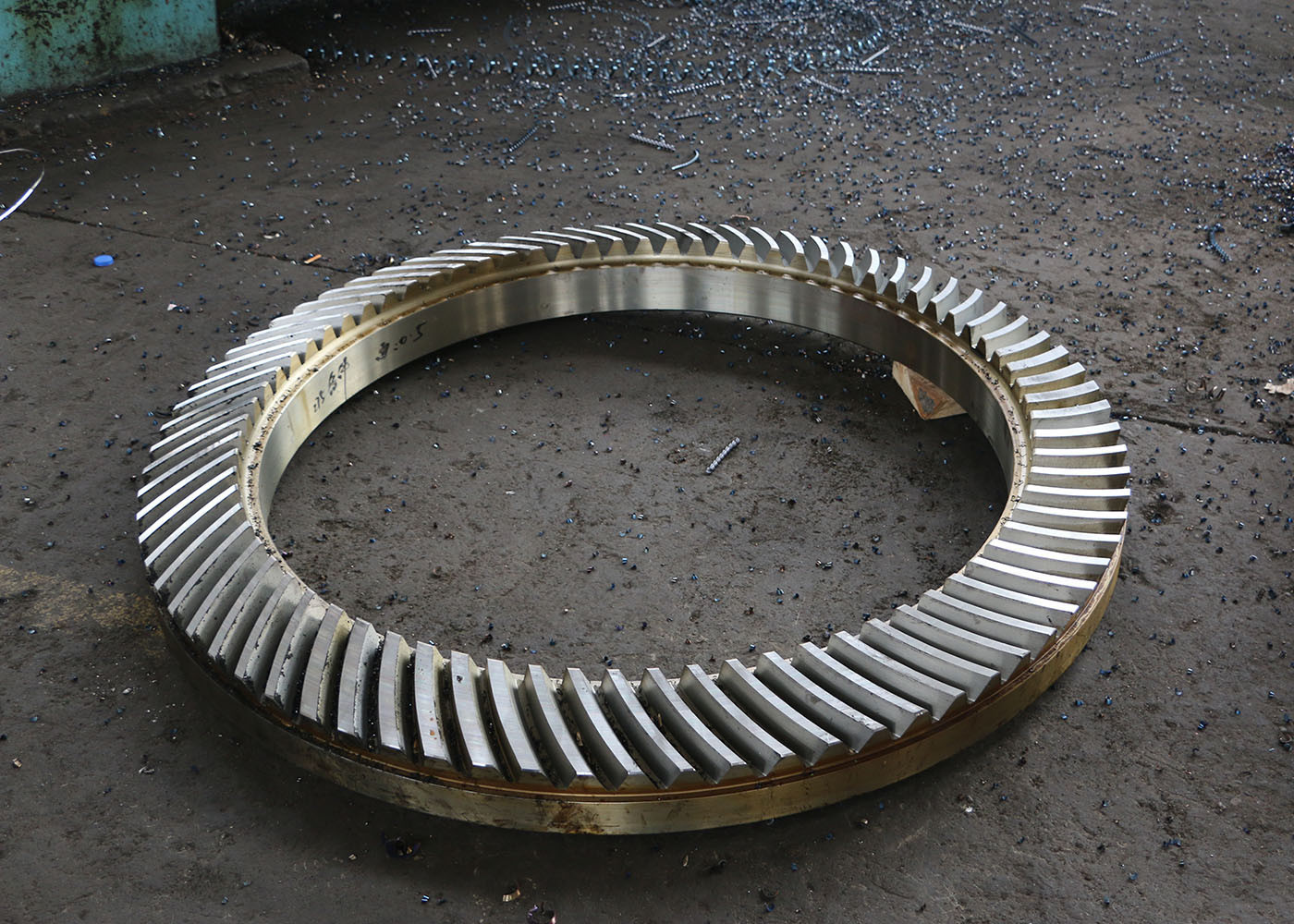

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی
  • زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی
  • زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی
  • زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی
زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی

محل منبع چین
نام تجاری YIZGEAR
شماره مدل SB2208241
جزئیات محصول
قطر بیرونی:
535 میلی متر
زاویه شفت:
90 درجه
ماژول:
12.5
مادی:
20CrNi2MoA
زاویه گام:
53°32'
زاویه ریشه:
51 ° 28 '
برجسته کردن:

12.5 ماژول چرخ دنده اریب 90 درجه

,

چرخ دنده مارپیچی 12.5 ماژول زاویه راست

,

چرخ دنده مخروطی 90 درجه زاویه راست

شرایط پرداخت و ارسال
مقدار حداقل تعداد سفارش
2 ست
قیمت
$70/ Piece
جزئیات بسته بندی
جعبه تخته سه لا
زمان تحویل
62 روز
شرایط پرداخت
T/T، L/C
قابلیت ارائه
500 مجموعه در ماه
توضیح محصول

12.5 ماژول چرخ دنده های انتقال نوع Gleason چرخ دنده های مخروطی مارپیچی سنگ زنی

1) شرح چرخ دنده های مخروطی مارپیچی

چرخ دنده های مخروطی مارپیچی، چرخ دنده های مخروطی هستند که محورهای آنها با هم تلاقی می کنند، اغلب در زاویه 90 درجه. دندانه ها بریده می شوند

با یک منحنی جزئی در طول خود و یک پروفیل اینولوت.

چرخ دنده های مخروطی مارپیچی اغلب برای انتقال نیرو از طریق یک زاویه راست استفاده می شوند. آنها برای کاربردهای سنگین مناسب هستند

و می توانند برای عملیات با سرعت بالا طراحی شوند. نسبت به برخی از راه حل های مخروطی جایگزین،

آنها می توانند هزینه مالکیت را با ارائه عملکرد طولانی مدت و حداقل نیاز به تعمیرات کاهش دهند

یا جایگزینی.

محصولات شفت چرخ دنده مخروطی مارپیچی
سفارشی ساخته شده √
مواد 20CrNi2MoA
ساخت دندانه چرخ دنده فرز دنده و سنگ زنی دندانه چرخ دنده
سنگ زنی دندانه چرخ دنده √
ماژول (M) 12.5
تعداد دندانه (Z) 58
زاویه فشار (α) 20°
زاویه سرب 35°
درجه دقت ISO 6 Grade/ AGMA 11Grade
عملیات حرارتی کربوریزاسیون
سختی سطح 58-62HRC



مقایسه درجه های کد فولاد
چین/GB ISO ГоСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　

تجهیزات تولید

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 0زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 1زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 2

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 3زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 4زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 5

فرآیند تولید

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 6زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 7زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 8

                   فورجینگ                                             ماشینکاری                                           برش

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 9زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 10زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 11

               عملیات حرارتی                                  سنگ زنی                                         بازرسی

زاویه راست دنده مخروطی 90 درجه 12.5 ماژول 535 میلی متر قطر خارجی 12
