| محل منبع | چین |
| نام تجاری | YIZGEAR |
| شماره مدل | GG22082307 |

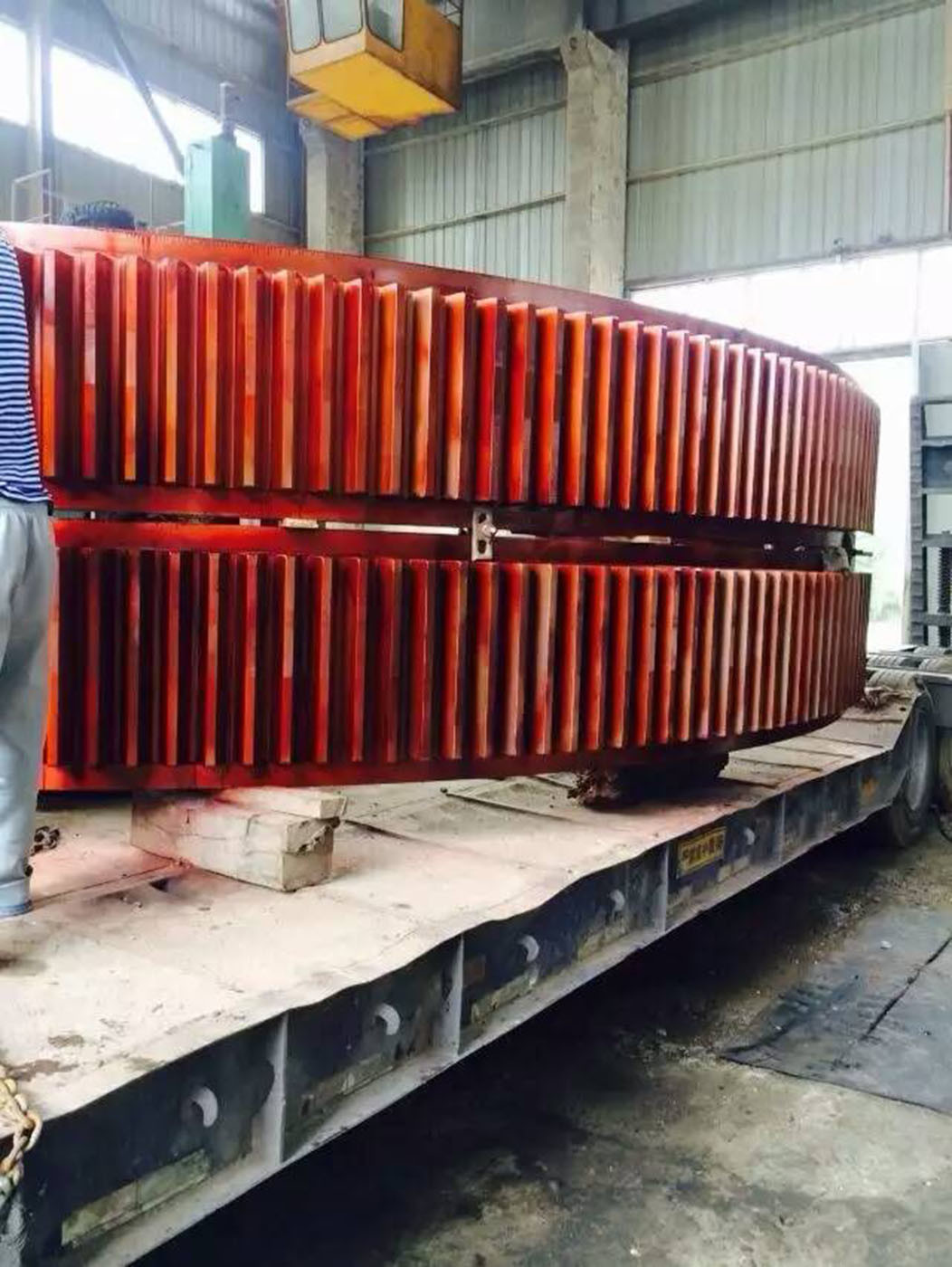

چرخ دنده های کمربندی سفارشی فولادی ریخته گری ماژول 25 برای آسیاب گلوله ای کارخانه های سیمان
توضیحات چرخ دنده کمربندی
الف) چرخ دنده های کمربندی از ریخته گری فولاد آلیاژی با ظرفیت حداکثر 150 تن یا Ø12.5 متر در هر مجموعه چرخ دنده ساخته می شوند.
ب) ما پینیون ها و قطعات داخلی گیربکس را از آهنگری فولاد آلیاژی سخت شده یا سخت شده تولید می کنیم.
ج) در صورت لزوم، دندانه‌های چرخ دنده و نواحی ریشه تحت سنگ زنی قرار می‌گیرند و درجه بالایی از دقت در ساخت چرخ دنده را تضمین می‌کنند.
د) یک سر تست داخلی، تولید نمودارهای بازرسی کیفیت چرخ دنده را برای تأیید مشخصات دندانه‌ها، سرب، گام،
مقادیر و انحرافات خروج از مرکز و محدوده، امکان‌پذیر می‌سازد.
| محصولات | چرخ دنده های کمربندی |
| سفارشی | √ |
| نوع پروفیل چرخ دنده | چرخ دنده های استوانه ای |
| ساخت | فرز چرخ دنده/هابینگ چرخ دنده |
| سنگ زنی دندانه‌ها | |
| ماژول (M) | 25 |
| تعداد دندانه‌ها (Z) | سفارشی |
| زاویه فشار (α) | 20° |
| زاویه سرب | سفارشی |
| درجه دقت دندانه‌ها | درجه ISO 8-9 |
| عملیات حرارتی | سخت شدن و تمپرینگ |
| سختی سطح | 230-260 HB |
| مقایسه درجه بندی کدهای فولاد | |||||
| چین/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20CrNi4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
