| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | GG22082301 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
| قیمت: | $1500/ Piece |
| جزئیات بسته بندی: | جعبه چوبی / پالت |
| زمان تحویل: | 90 روز |
| شرایط پرداخت: | L/C، D/P، T/T، Western Union |
| قابلیت ارائه: | 20 عدد در ماه |
| مواد: | ZG42CrMo | ماژول: | 22 |
|---|---|---|---|
| عرض صورت: | 180 | زمان تولید: | 90 روز |
| قطر نوک: | 3600 | گام صدا: | 69.115 |
| برجسته کردن: | چرخ دنده و پینیون 22 ماژول,چرخ دنده خار گیربکس ZG42CrMo,چرخ دنده خار گیربکس 22 ماژول |
||

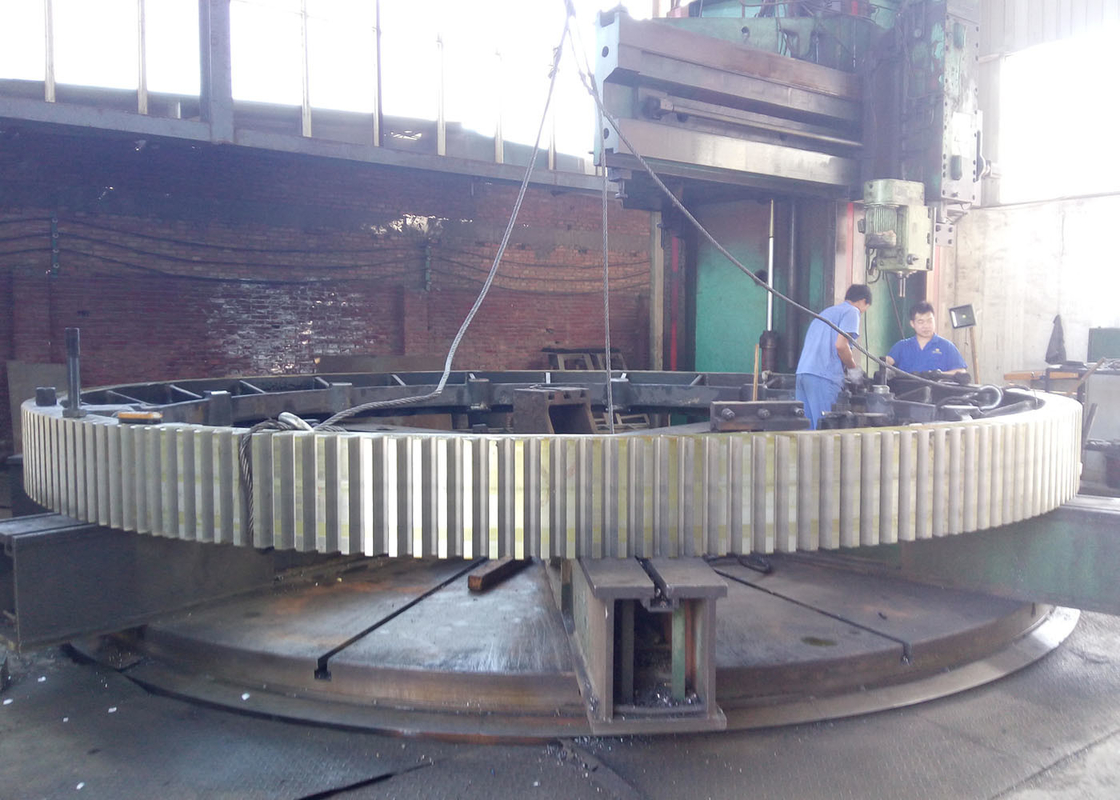

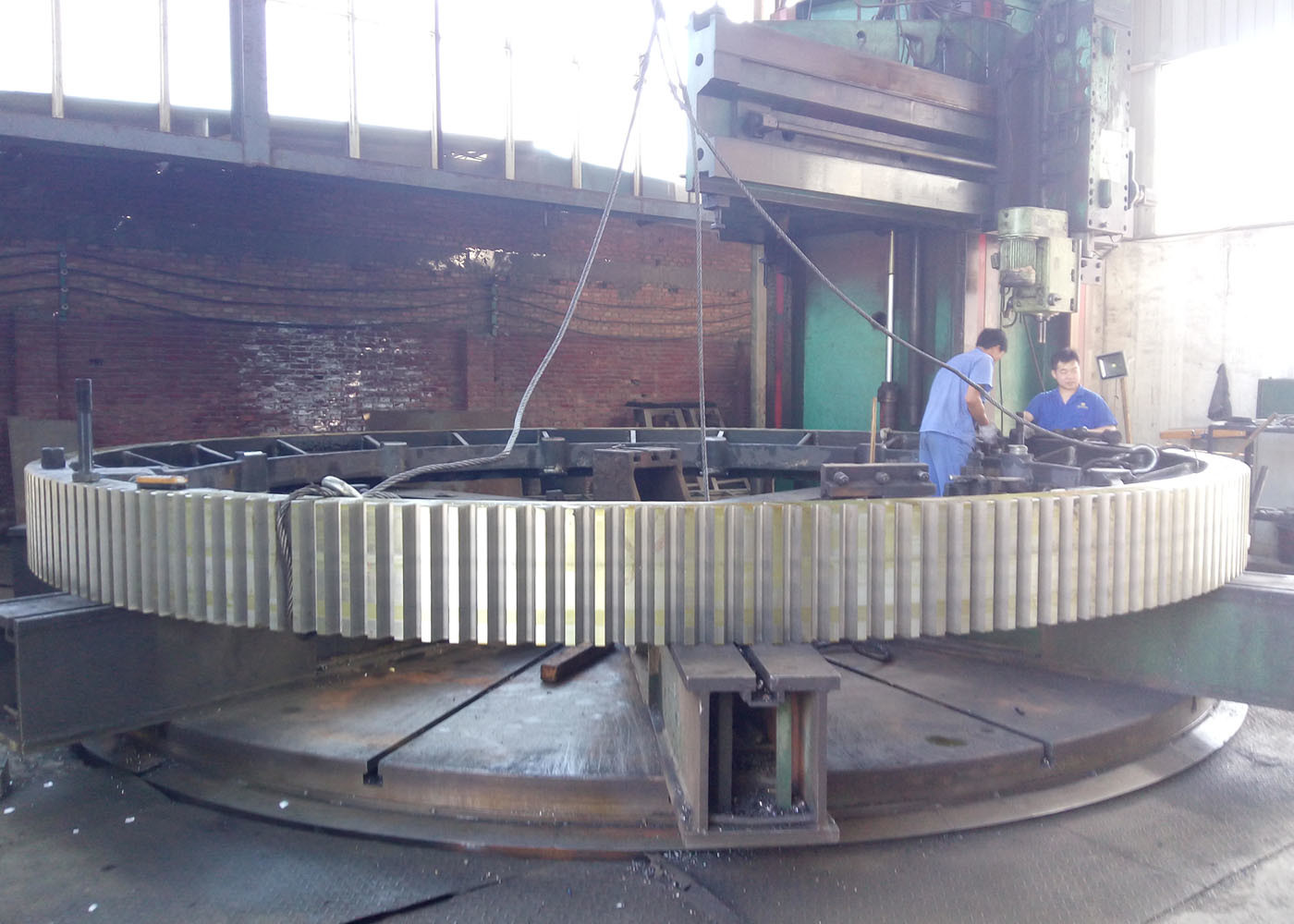

فولاد ریخته شده ZG42CrMo انتقال Sur Gears 22 ماژول Girth Gears
1) توصیف دنده ی محوری
یک دنده یک قطعه چرخدار چرخدار ماشین است که دارای دندان های برش شده یا در مورد چرخ دنده یا چرخ دنده، وارد شده است.
دندانها (که دنده ها نامیده می شوند) ، که با یک قسمت دندانی دیگر (مطابق) برای انتقال (تبدیل) گشتاور و سرعت، شبکه می شوند.
2) داده های فنی دنده
مواد: فولاد جعل شده یا فولاد ریخته شده
استفاده از چرخ آلات یا آسیاب چرخ آلات
ماژول
زاویه فشار
زاویه هلیکس
| محصولات | دنده های محوری |
| طبق دستور ساخته شده | √ |
| نوع پروفایل دنده | دنده های استوایی |
| تولیدات | آسیاب چرخ دنده/شکنیدن چرخ دنده |
| خرد کردن دندان ها | √ |
| ماژول (M) | 22 |
| تعداد دندان ها (Z) | آداب |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | آداب |
| درجه دقت دندان | درجه ISO 8-9 |
| درمان گرما | خاموش کردن و گرم کردن |
| سختی سطح | 230-260 HB |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
