| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SS220082305 |
| مقدار حداقل تعداد سفارش: | 5 تکه |
| قیمت: | $50.0/Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 55 روز |
| شرایط پرداخت: | L/C، T/T، Western Union، D/P |
| قابلیت ارائه: | 1000 عدد در ماه |
| Material: | 42Crmo | Manufacture: | Spline Hobbing |
|---|---|---|---|
| Hardness: | 28-300 HB | Spline Width: | 18 |
| Tip Diameter: | 450 | Minor Diameter: | 427 |
| برجسته کردن: | محور چرخ دنده پیچی درایو اصلی,شفت چرخشی پیچ در پیچ,شفت چرخ دنده پیچ در پیچ |
||

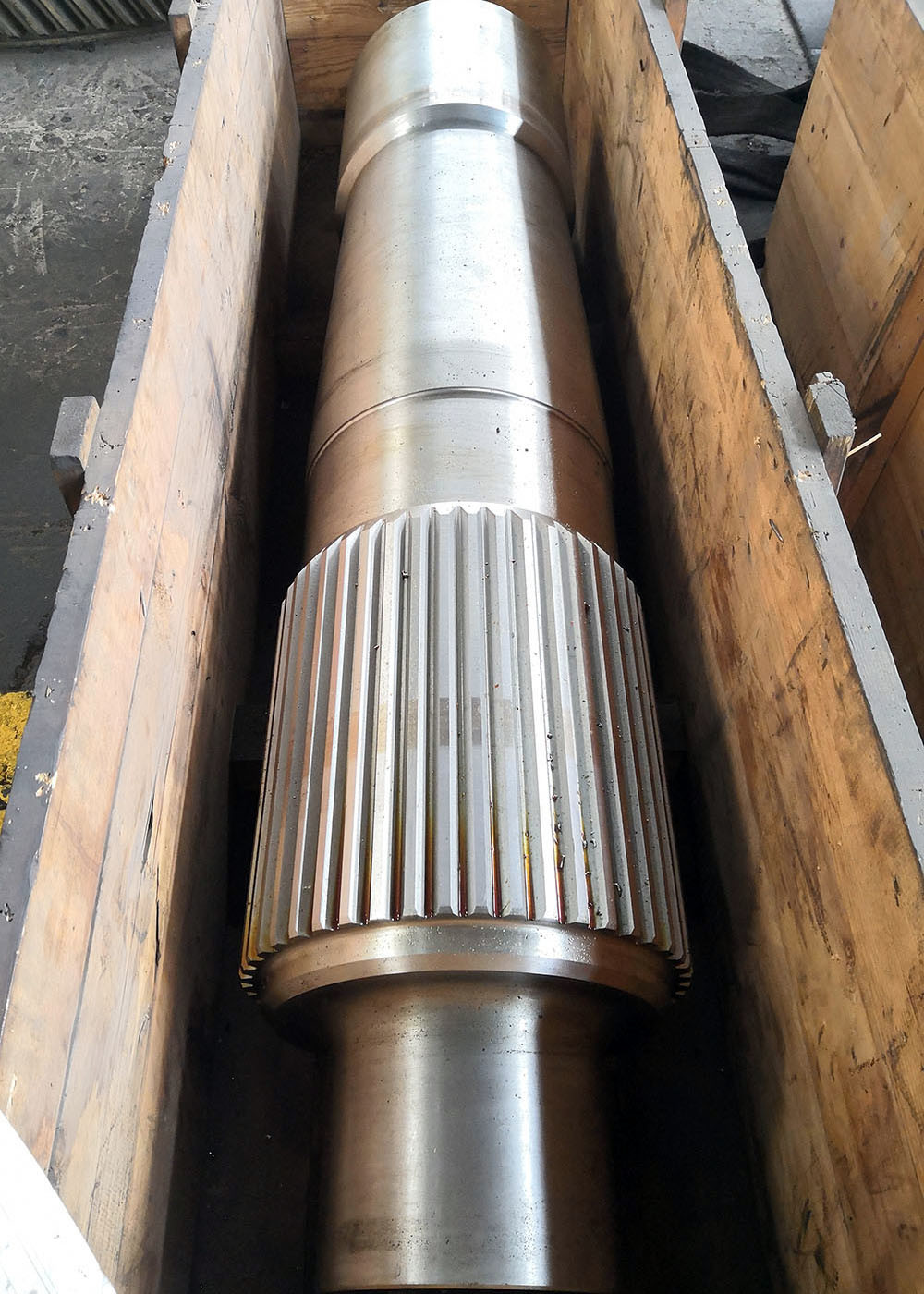

اصلی درایو Spline Hobbing Involute Spline Shaft برای صنعت معدن
1) انواع شفت های Spline
شفت های Spline در طرح های متنوعی موجود هستند، بسته به شکل، فضا و اندازه.
از شیارها و کلیدها در شفت و اجزای متصل.
الف) شفت Spline کلید موازی
طرح های شفت Spline کلید موازی دارای کلیدها و شیارهای مربعی با پروفایل هایی هستند که اجرا می شوند.
موازی با محور شفت. این طرح برای کاربردهای پشتیبانی بار که نیاز به حرکت روان دارند ایده آل است.
ب) شفت Spline احاطه کننده
این نوع شفت Spline با استفاده از گوه ها و لبه های مخروطی، تنش را در شفت کاهش می دهد.
Spline های احاطه کننده معمولاً در کاربردهای با سرعت بالا و تنش بالا برای گشتاور بهتر و
کاهش احتمال لغزش یا عدم تراز استفاده می شوند.
| محصولات | شفت های Spline مستطیلی |
| سفارشی ساخته شده | √ |
| نوع پروفایل دنده | Spline |
| ساخت دندان دنده | Spline Milling/ Spilne Grinding |
| سنگ زنی دندان دنده | √ |
| ماژول (M) | سفارشی |
| تعداد دندان (Z) | سفارشی |
| زاویه فشار (α) | 30° |
| زاویه مارپیچ (β) | سفارشی |
| درجه دقت دندان | ISO 6-7 Grade |
| عملیات حرارتی | کربوریزاسیون |
| سختی سطح | 58-62 HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/GB | ISO | ГСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
