| محل منبع: | چین |
|---|---|
| نام تجاری: | YIZGEAR |
| شماره مدل: | SB22082104 |
| مقدار حداقل تعداد سفارش: | 2 ست |
| قیمت: | $70/ Piece |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 62 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 500 مجموعه در ماه |
| DP: | 1.8 | قطر گام: | φ508 |
|---|---|---|---|
| قطر بیرونی: | φ531.03 | زاویه گام: | 36 ° 52'12 " |
| زاویه صورت: | 38 ° 49'2 " | زاویه ریشه: | 35 ° 12'45 " |
| برجسته کردن: | چرخ دنده های اریب مارپیچی DP1.8,چرخ دنده های مخروطی مارپیچی AGMA 10-11,36T سیستم Gleason Bevel Gear |
||

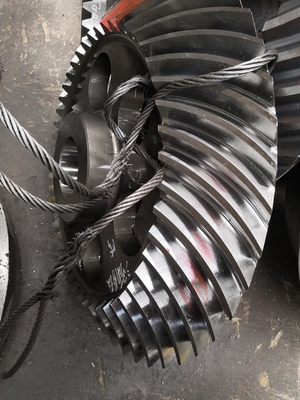

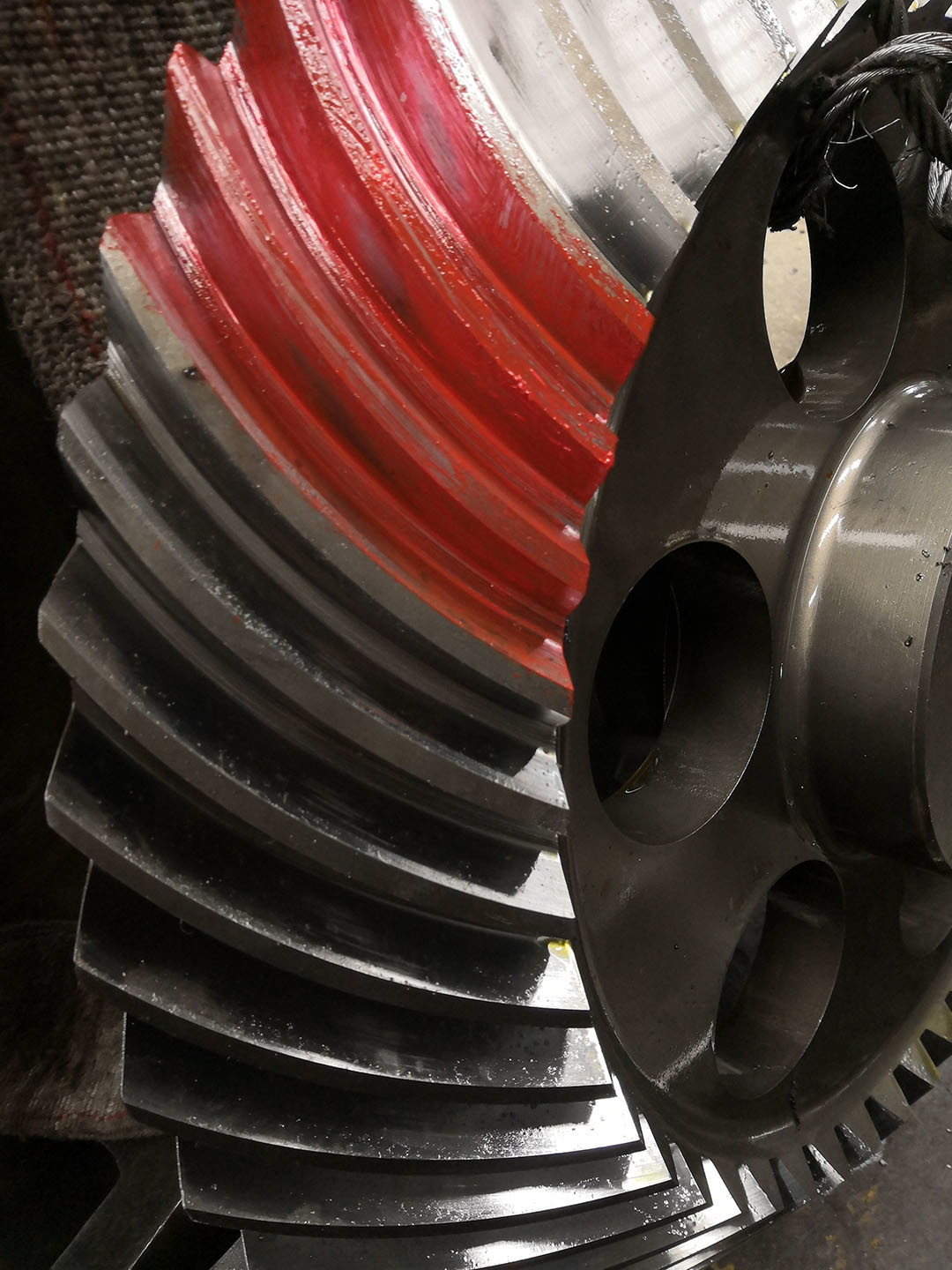

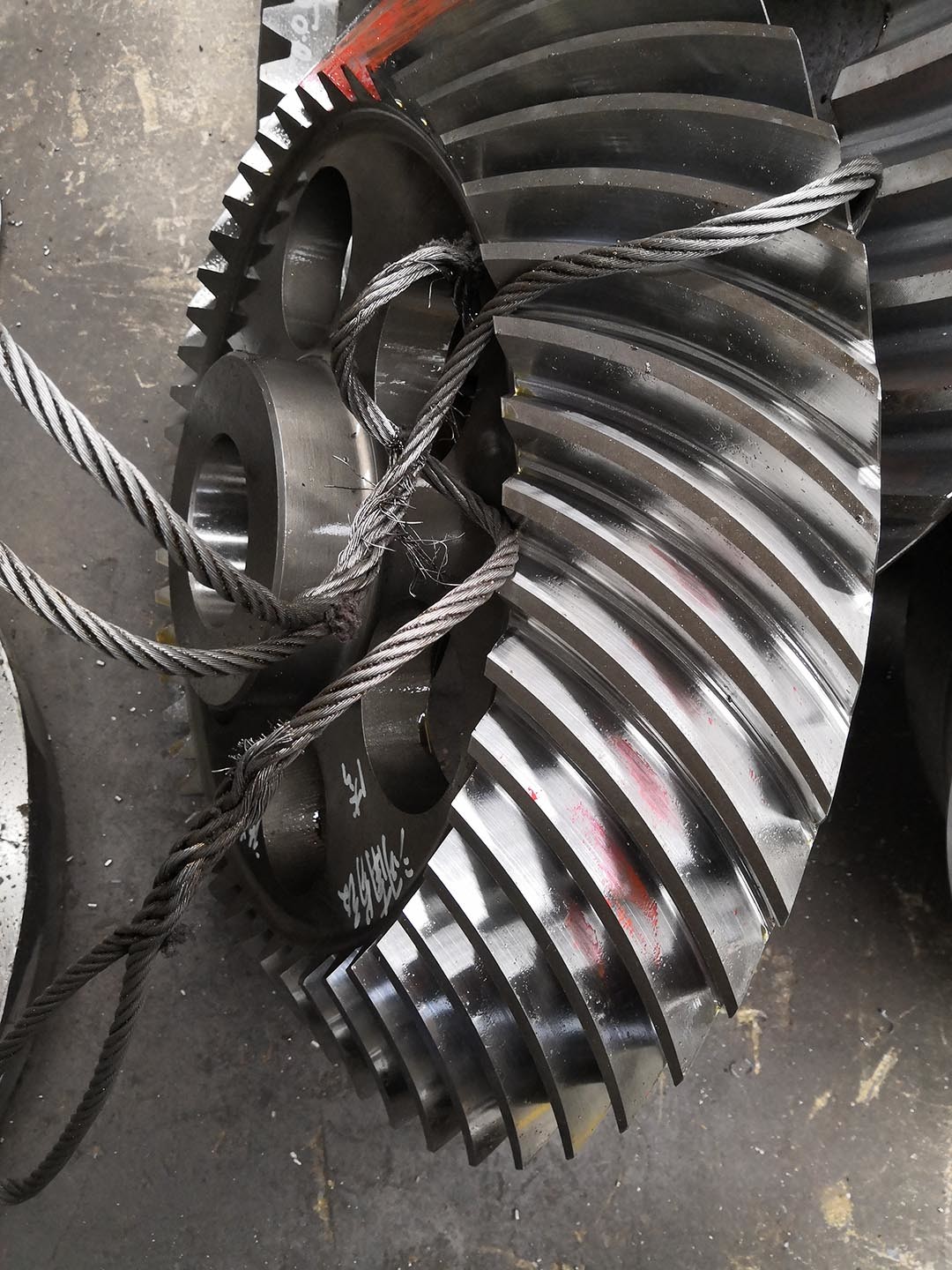

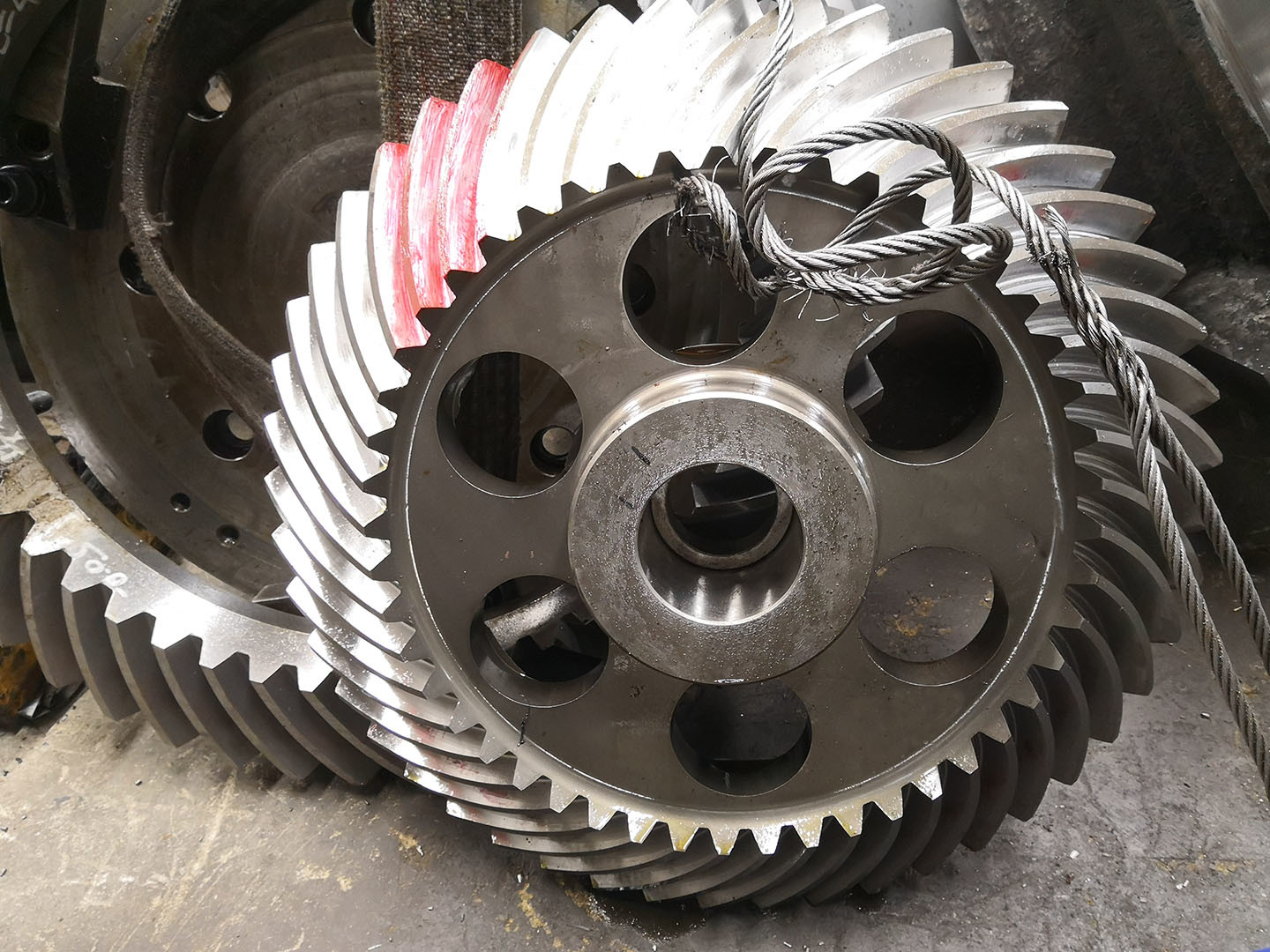

1) ویژگی های چرخ چرخدار
دنده های منحنی مارپیچی به دلیل توانایی بالا در تغییر در شرایط استرس به طور فزاینده ای محبوب شده اند.
برای سرعت های بالا یا اگر کمی نرم بودن مورد نیاز است، پوست سخت یا بریس کردن پس از
| محصولات | مجموعه دنده های مارپیچی |
| طبق دستور ساخته شده | √ |
| مواد | SAE 4320/ 20CrNi2MoA |
| تولید دندانهای دنده | آسیاب چرخ آلات و آسیاب دندان آلات |
| قطر پیچ | 1.8 |
| خرد کردن دندانهای دنده | √ |
| تعداد دندان ها (Z) | 36 |
| زاویه فشار (α) | 20 درجه |
| زاویه سرب | ۳۵° |
| درجه دقت | AGMA 10-11 درجه |
| درمان گرما | کاربوریزه کردن |
| سختی سطح | 58-62HRC |
| مقایسه درجه های کد فولاد | |||||
| چین/ بریتانیا | آی اس او | گوست | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20XM | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XGT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | ۲۱- نیکرمو۲ |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439. | ۴۰- نیکرمو ۶ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
